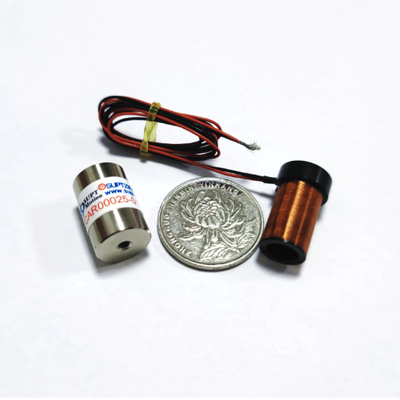

Moteur à bobine vocale cylindrique compact de haute précision de 12,8 V pour microdispositifs

Aperçu du produit

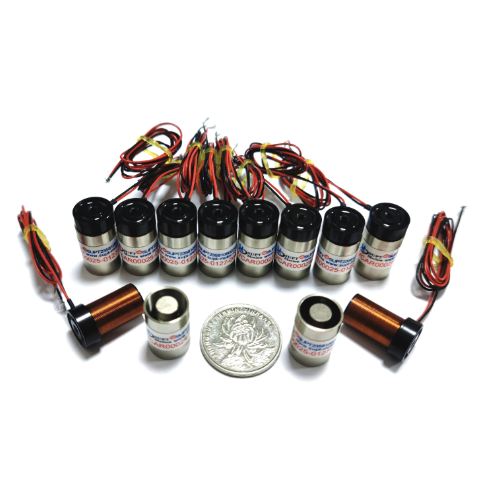

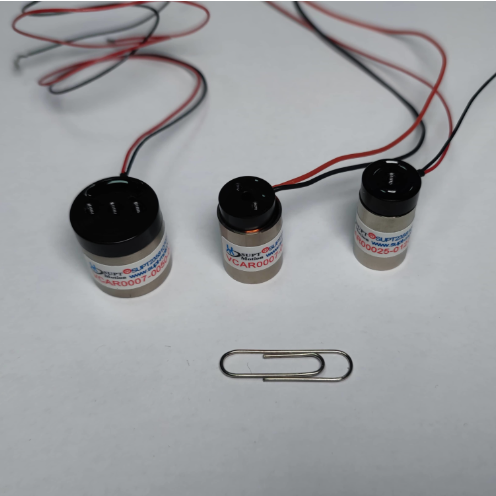

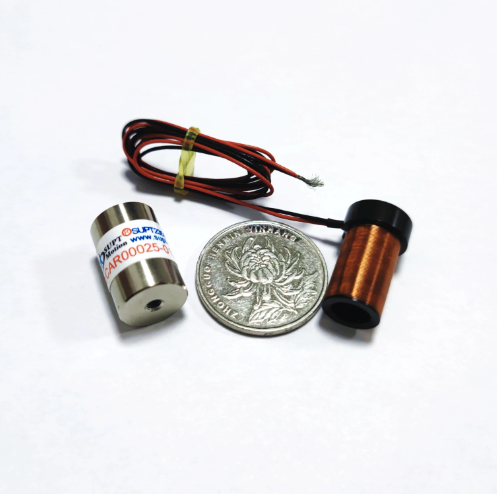

Le VCAR0007-0127-00A est un moteur à bobine mobile cylindrique compact avec un diamètre extérieur de seulement 19,1 mm. Alimenté par une alimentation CC de 12,8 V, il offre une course de 12,7 mm et une poussée de pointe allant jusqu'à 7,1 N, ce qui en fait l'un des plus petits actionneurs à entraînement direct de la série de produits SUPT MOTION.
Sa forme cylindrique lui permet de s'intégrer naturellement dans des trous, des manchons et des cavités circulaires, simplifiant ainsi l'intégration mécanique dans les produits à espace restreint. Pesant seulement 14,8 grammes, la bobine mobile accélère rapidement et exerce des forces d'inertie minimales sur les structures environnantes. Un ensemble d'aimants à haute énergie fournit une poussée puissante dans une conception compacte, tandis que la conception sans contact assure un fonctionnement silencieux sans effets de cogging.
De simples commandes de courant génèrent une poussée douce et contrôlable sur toute la plage de course, rendant le réglage du servomoteur simple et intuitif. Le boîtier est usiné avec précision en aluminium et revêtu d'une finition résistante à la corrosion. Ce moteur est conçu pour les appareils compacts qui nécessitent un mouvement linéaire fiable et répétable sans la structure encombrante d'un moteur à engrenages.

Solution

Les micro-dispositifs manquent généralement d'espace pour accueillir des moteurs rotatifs et des mécanismes de transmission. Cet actionneur à bobine mobile résout ce problème en fournissant une poussée linéaire directement dans un boîtier cylindrique de 19,1 millimètres.
Grâce à sa conception à entraînement direct, ce moteur à bobine mobile n'a pas d'engrenages sujets à l'usure et ne nécessite aucune compensation de jeu, ce qui en fait un mécanisme simple et fiable. La faible masse mobile et la faible inductance permettent à ce moteur à bobine mobile d'être piloté par un circuit de commande petit et peu coûteux.
Le moteur à bobine mobile peut également supporter des opérations de marche arrière fréquentes, courantes dans les mécanismes de distribution et de tri. Cette solution offre une solution de mouvement linéaire de précision compacte, silencieuse et sans entretien pour les petits appareils.

Spécifications

Application

Cet actionneur linéaire compact à bobine mobile convient aux modules d'autofocus de micro-caméras, aux dispositifs de retour haptique, aux micro-vannes, aux pipettes d'automatisation de laboratoire, aux pinces compactes, aux mécanismes de zoom optique et aux appareils médicaux portables.
Le même moteur à bobine mobile est également utilisé dans les têtes d'impression compactes, les mécanismes de balayage de codes-barres et les micro-entraînements de pompes. Il convient également aux systèmes de micro-amortissement et de vibration avec des exigences d'espace et de poids extrêmement strictes.

FAQ

Q : Quels sont les avantages de la conception cylindrique ?
R : L'enveloppe cylindrique s'adapte aux alésages et cavités ronds, de sorte que le moteur peut être monté sans gaspiller d'espace. Elle fournit également un circuit magnétique équilibré qui maintient la force constante dans toutes les orientations de montage.

Q : Combien de temps ce petit moteur peut-il fonctionner en continu ?
R : La force continue à 25°C est de 2,3 N. Pour les cycles de service supérieurs à cette limite, nous recommandons d'ajouter un dissipateur thermique ou d'utiliser le moteur par intermittence. Une protection thermique peut être ajoutée sur demande.

Q : Le moteur de 20 mm de diamètre peut-il être personnalisé ?
R : Oui. La course, la force, la tension, la longueur du fil et le type de connecteur peuvent être personnalisés.

Q : Un pilote est-il inclus avec le moteur ?
R : Le moteur est fourni en tant que composant. Une carte pilote miniature correspondante est disponible sur demande pour une évaluation rapide.
