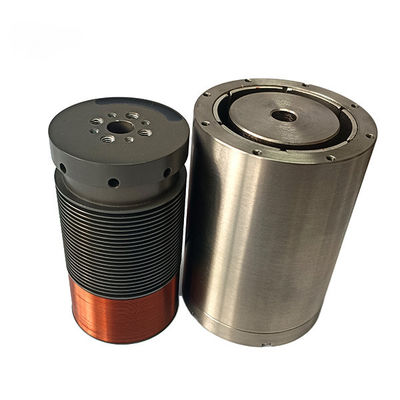

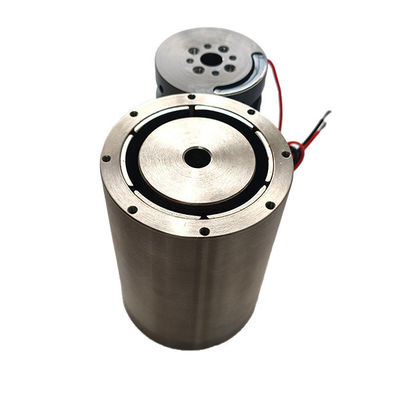

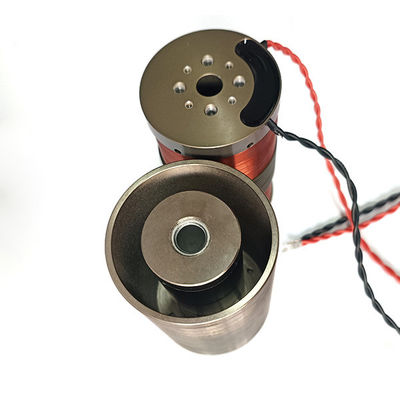

VCAR0022-0448-00A Moteur à bobine vocale 22N Force maximale 44,8 mm Traitement large portée de vitesse

Vue d'ensemble du produit

Le VCAR0022-0448-00A est un moteur à bobine vocale cylindrique à large portée de la série VCAR de SUPT MOTION. À 25 °C, il offre une course totale pouvant atteindre 44,8 mm, une poussée maximale pouvant atteindre 22 N,et une poussée continue de 11.4 N. Ce modèle de moteur à bobine vocale est spécialement conçu pour les systèmes de mouvement linéaire, permettant un fonctionnement en douceur à partir de vitesses de rampage ultra-lentes à des mouvements de rotation à grande vitesse.tout en fournissant un contrôle précis de la vitesse sur toute la plage de course.

Les moteurs à bobine vocale sont intrinsèquement capables de fonctionner sur une large plage de vitesses car la poussée est proportionnelle au courant de bobine et indépendante de la vitesse.il est exempt de variations de frottementPar conséquent, le VCAR0022-0448-00A fournit une force uniforme au repos, à basse vitesse,La vitesse à laquelle les produits sont distribués est un avantage décisif pour les procédés sensibles à la vitesse, tels que la distribution., revêtement et numérisation.

Avec un diamètre de stator de 48 mm et une longueur de 75,7 mm, cet actionneur est doté d'une construction robuste tout en maintenant la masse mobile à seulement 52 grammes.Le principe d'entraînement direct assure une rigidité dynamique élevéeChaque moteur à bobine vocale est fabriqué conformément aux normes ISO 9001 et est certifié CE;toutes les unités sont soumises à des essais de qualité pour la poussée, résistance et performance isolante avant expédition.

En plus de sa longue course, le VCAR0022-0448-00A présente une excellente linéarité de force, car la bobine fonctionne dans un champ magnétique soigneusement optimisé tout au long de la course.la force de sortie prévisible est atteinte à chaque position, ce qui simplifie considérablement le servo-tuning et améliore la précision des contours dans les machines-outils multiaxes.et peut incorporer des guides linéaires optionnels pour supporter les charges externes tandis que le moteur fournit la force motrice.

Les spécifications

Caractéristiques de conception clés: course de 44,8 mm couvrant une large plage de vitesses allant du rampage à la vitesse élevée; force maximale de 22 N avec force continue de 11,4 N; entraînement direct sans contre-réaction et sans engrenage;contrôle précis de la vitesse et de la position; structure sans pinceau sans entretien.

Application du projet

La large plage de vitesses et le long trajet du VCAR0022-0448-00A lui conviennent parfaitement pour les applications suivantes:

• Machines automatiques de distribution, de revêtement et de collage nécessitant une vitesse uniforme
• Appareils d'emballage, d'étiquetage et de cartonnage à profilés à vitesse variable
• Machines d'essai des matériaux pour les cycles de traction, de compression et de fatigue
• Convoyeurs pour le tri, la classification et l'inspection de précision
• Systèmes d'automatisation des laboratoires et de traitement des liquides
• Étapes d'impression, de numérisation et de marquage au laser à mouvements mixtes lents et rapides

Questions fréquentes

Q1: Quelle plage de vitesse peut atteindre ce moteur?

Le moteur peut fonctionner à une vitesse de rampage proche de zéro jusqu'à plusieurs centaines de millimètres par seconde, en fonction de la tension et de la charge du conducteur.Parce que la force de la bobine vocale est contrôlée par le courant et indépendante de la vitessePour votre profil de charge et de mouvement spécifique, nous pouvons fournir un calcul dynamique, y compris l'accélération,temps de réglage et courant de conduite requis.

Q2: Comment la précision de positionnement est-elle obtenue avec un coup aussi long?

Nous recommandons un codeur linéaire avec la résolution souhaitée plus un servo-conducteur avec boucles de position et de vitesse.la construction à contre-réaction zéro garantit que la position commandée est maintenue sans dérive mécanique.

Q3: La course peut-elle être personnalisée?

Oui, la série VCAR offre des traits de 1 mm à plus de 60 mm dans différentes tailles de cadre.

Q4: Quel est le cycle de travail et le comportement thermique?

Pour une force plus élevée ou une charge plus longue, nous pouvons ajouter des options de gestion thermique ou recommander un modèle plus grand de la famille VCAR.

Q5: Combien de temps prend la livraison?

Les commandes d'échantillons sont expédiées dans un délai de 3 à 5 jours ouvrables et les commandes de production dans un délai de 7 à 15 jours ouvrables.
