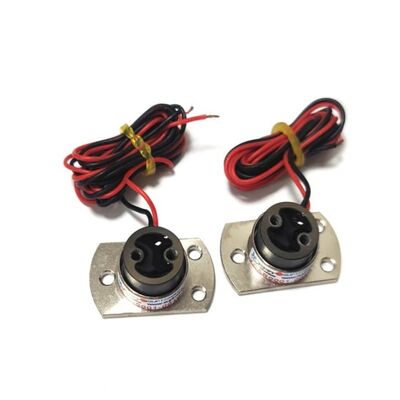

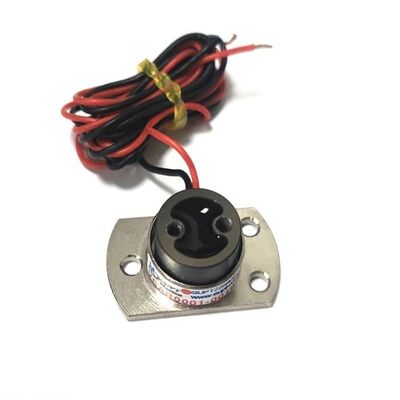

Moteur à bobine mobile cylindrique micro VCAR0001-0064-00A 0.88N crête course 6.4mm

Aperçu du produit

Le VCAR0001-0064-00A est un moteur à bobine mobile cylindrique miniature développé par SUPT MOTION, spécialement conçu pour les applications avec un espace d'installation extrêmement limité mais exigeant les plus hauts niveaux de précision, de vitesse et de réactivité. Avec un diamètre de stator de seulement 9,5 millimètres et une longueur totale de 17,7 millimètres, ce modèle est l'un des actionneurs linéaires à entraînement direct les plus petits de la série VCAR, tout en offrant une force de pointe de 0,88 N, tandis que son ensemble de bobine mobile ne pèse que 3 grammes.
Ce moteur à bobine mobile cylindrique convertit l'énergie électrique directement en mouvement linéaire sans nécessiter de composants de transmission mécanique tels que des engrenages, des courroies ou des vis à billes. Ce principe d'entraînement direct élimine le jeu, le hachage et l'hystérésis, permettant une accélération extrêmement élevée, une réponse à haute fréquence et un contrôle de mouvement bidirectionnel fluide. Le VCAR0001-0064-00A a une course totale de 6,4 millimètres, ce qui en fait un choix idéal pour les tâches de positionnement à courte course et à haute dynamique dans les systèmes compacts.
Grâce à sa conception sans encoches et à sa masse mobile ultra-faible, ce moteur à bobine mobile répond extrêmement rapidement et prend en charge l'entraînement à haute fréquence, ce qui le rend adapté aux applications nécessitant un mouvement alternatif ou oscillant rapide. Sans pièces mécaniques sujettes à l'usure, le moteur fonctionne silencieusement, consomme très peu d'énergie et a une longue durée de vie. Chaque unité est fabriquée selon le système de gestion de la qualité ISO 9001 et est certifiée CE, garantissant des performances constantes sur toutes les unités.
Le moteur à bobine mobile cylindrique se compose d'une bobine de cuivre bobinée avec précision, d'aimants permanents à terres rares de haute qualité et d'un boîtier compact en aluminium. Tous les composants subissent un criblage rigoureux pour garantir la stabilité dimensionnelle et la fiabilité thermique.
Étant donné que la bobine est la seule pièce mobile, ce moteur à bobine mobile offre essentiellement une résolution infinie, limitée uniquement par les capteurs de rétroaction et les pilotes utilisés dans le système. Cela fait du VCAR0001-0064-00A un bloc de construction idéal pour les ingénieurs recherchant des axes de micro-mouvement rapides, précis et répétables, tout en évitant la complexité des systèmes d'entraînement mécanique traditionnels.

Spécifications

Caractéristiques de conception clés : entraînement direct sans jeu, sans hachage, sans hystérésis ; structure sans balais sans entretien ; haute accélération avec faible masse mobile ; course courte de 6,4 mm ; adapté aux applications à réponse haute fréquence.

Application

Grâce à sa micro-taille, sa haute accélération et sa courte course, le VCAR0001-0064-00A est largement adopté dans les industries de précision, notamment :

• Micro-dispositifs médicaux, instruments chirurgicaux et systèmes d'administration de matériaux
• Mise au point optique, modules d'autofocus et mécanismes d'alignement laser
• Alignement de plaquettes de semi-conducteurs, inspection et plateformes de micro-positionnement
• Actionneurs de micro-vannes et contrôle microfluidique
• Sondes de mesure de précision, bancs d'essai et pointes de micro-dispensation
• Générateurs de vibrations pour le retour haptique, les tests de matériaux et les systèmes d'amortissement actifs

FAQ

Q1 : Ce micro moteur à bobine mobile peut-il être personnalisé pour différentes courses et forces ?

Oui. SUPT MOTION prend en charge la personnalisation du bobinage, de la course, de la tension, des fils de connexion et des extrémités de l'arbre. Veuillez fournir la force, la course, la tension et les dimensions d'installation requises, et nos ingénieurs proposeront la solution optimale, y compris l'ajustement du bobinage, le routage des câbles et les options de montage mécanique.

Q2 : Quel type de pilote est nécessaire pour faire fonctionner ce moteur ?

Le moteur est piloté par un amplificateur de courant linéaire ou un pilote servo avec une boucle de courant. Un pilote basse tension d'environ 6,9 V est suffisant pour ce modèle. Un contrôle en boucle fermée avec un encodeur linéaire ou un capteur Hall est recommandé pour un positionnement précis.

Q3 : Quelle est la durée de vie du VCAR0001-0064-00A ?

Comme le moteur ne possède pas de pièces d'usure mécanique telles que des engrenages ou des balais, il offre une longue durée de vie, généralement des millions de cycles de fonctionnement, en fonction de la course, de la fréquence et des conditions ambiantes.

Q4 : Quelle est la quantité minimale de commande et le délai de livraison ?

La MOQ est de 1 pièce pour l'évaluation de l'échantillon. Les échantillons peuvent être expédiés dans les 3 à 5 jours ouvrables, et les commandes de production de masse sont généralement livrées dans les 7 à 15 jours ouvrables après confirmation.
