Moteur à bobine vocale VCAR0035 35N Force maximale

Le VCAR0035-0105-00A est un moteur à bobine vocale cylindrique haute performance conçu spécifiquement pour les applications nécessitant un contre-effet nul, une précision de conduite directe et une réponse dynamique rapide.Dans le cadre de la série SUPT MOTION VCAR0035, ce moteur à bobine vocale offre une poussée maximale de 35 N dans un facteur de forme compact, ce qui en fait un excellent choix pour les systèmes de positionnement de précision, les équipements de fabrication de semi-conducteurs,plates-formes d'alignement optiqueÀ la différence des mécanismes traditionnels de conversion rotative en linéaire, qui génèrent des réactions mécaniques et des frottements,Ce moteur à bobine vocale à entraînement direct produit un mouvement linéaire en appliquant une force électromagnétique directement sur l'assemblage de bobine en mouvementLe système de mouvement qui en résulte est intrinsèquement caractérisé par une rétroaction zéro, une répétabilité de positionnement sous micron,et ne nécessite aucune maintenance sur des millions de cyclesLe VCAR0035-0105-00A a une poussée continue nominale de 15,6 N à une température ambiante de 25°C et une course totale de 10,5 mm, ce qui assure un équilibre idéal de la poussée de sortie, de la plage de course,et conception compacte pour des applications de haute précision avec un espace limité.

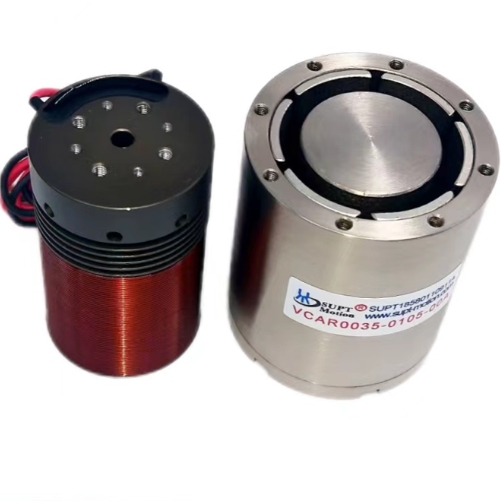

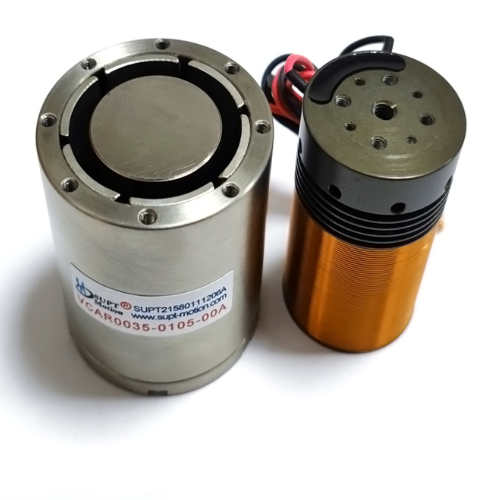

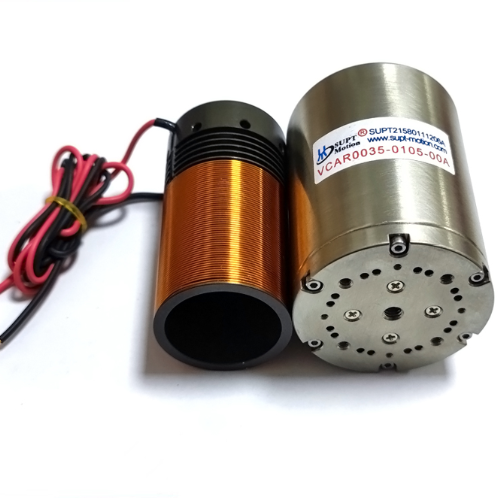

Ce moteur à bobine vocale cylindrique comprend un ensemble de stator à aimant permanent et une bobine vocale légère,qui travaillent ensemble pour générer une poussée linéaire proportionnelle au courant appliqué tout en maintenant une excellente linéarité sur toute la plage de courseCette relation linéaire entre poussée et courant simplifie l'intégration de la servocommande etun mouvement sans engrenage dans une plage de vitesses allant de sous-micrometres par seconde à plus de 100 mm/sLe VCAR0035-0105-00A est alimenté par tension CC avec une tension nominale maximale de 11,9 V, offrant une compatibilité flexible avec une large gamme de servo-entraînements et de contrôleurs de mouvement.Sa bobine ne pèse que 91 grammes., contribuant à l'excellente capacité d'accélération du moteur et aux performances de mouvement à haute fréquence.Ce moteur offre d'excellentes caractéristiques de rétroaction de vitesse pour les systèmes de commande en boucle fermée., permettant une régulation précise de la vitesse et le maintien de la position sans avoir besoin de capteurs auxiliaires dans diverses configurations.

• Le lecteur direct Zero Backlash:L'architecture d'entraînement direct électromagnétique élimine les composants de transmission mécaniques tels que les vis, les courroies et les boîtes de vitesses.réalisant un mouvement de contre-réaction intrinsèquement nul sans interfaces sujettes à l'usureCette conception assure une précision de positionnement constante sur toute la durée de vie sans ajustement ou recalibrage périodique.
• 35N Puissance maximale de sortie:Capable de fournir 35 Newtons de force de pointe, le VCAR0035-0105-00A gère des profils d'accélération exigeants et des mouvements de point à point à grande vitesse tout en maintenant un contrôle précis de la trajectoire.La force nominale continue de 15.6N permet un fonctionnement soutenu dans les applications de tenue et de pressage.
• Positionnement de haute précision:Avec une résolution de positionnement sub-micronique possible grâce à des encodeurs haute résolution et à un servo-tuning avancé, ce moteur à bobine vocale répond aux exigences strictes du collage sous pression des semi-conducteurs,alignement de la fibre optique, et les systèmes de micro-distribution où la précision au niveau du micron a une incidence directe sur le rendement du processus et la qualité du produit.
• Réaction dynamique rapide:L'assemblage de bobine mobile léger pesant seulement 91g permet des temps de réponse mécanique inférieurs à 5 ms, ce qui rend ce VCM idéal pour le balayage à haute fréquence, la génération de vibrations,et les applications de réglage rapide où le débit et la réduction du temps de cycle sont des indicateurs de performance essentiels.
• Facteur de forme cylindrique compact:Avec un diamètre de stator de 50 mm et une longueur totale de 67 mm, le VCAR0035-0105-00A s'intègre facilement dans les conceptions de machines à espace restreint,permettant de regrouper plusieurs axes à proximité pour des plates-formes de mouvement à plusieurs degrés de liberté et des instruments compacts.
• Un mouvement en douceur sans cogging:Contrairement aux moteurs linéaires à noyau de fer qui présentent des forces de cogging dues aux effets des fentes,La bobine mobile sans fer de ce moteur cylindrique produit un mouvement parfaitement lisse avec une force de détente nulle., permettant un contrôle de vitesse extrêmement précis à des vitesses extrêmement basses sans servo dither.
• Longue durée de vie:Le principe de génération de force électromagnétique sans contact signifie qu'il n'y a pas de brosses, de commutateurs ou de composants d'usure mécanique dans le moteur lui-même,offrant une durée de vie qui dépasse régulièrement des centaines de millions de cycles lorsqu'il est utilisé dans le respect des spécifications nominales et des directives de gestion thermique appropriées.

Le moteur à bobine vocale cylindrique de la série VCAR0035 est déployé dans une gamme diversifiée d'industries où le mouvement de conduite directe à contre-courant zéro et le positionnement de haute précision sont des exigences fondamentales.Dans la fabrication de semi-conducteurs, ces moteurs à bobine vocale entraînent les étapes de sonde des plaquettes, les têtes de collage de matrices et les actionneurs à axe Z de collage de fil,où la précision de placement au niveau des microns influence directement le rendement et la fiabilité de l'emballage des pucesLa caractéristique de contre-réaction zéro assure un contrôle constant de la force d'atterrissage lors d'opérations de collage délicates, évitant ainsi les dommages aux substrats sensibles des semi-conducteurs.

Dans l'industrie optique et de la photonique, le VCAR0035-0105-00A sert d'actionneur de mise au point et d'alignement pour les systèmes de traitement laser, les stations d'alignement en fibre optique,et mécanismes de positionnement des lentilles dans les équipements d'imagerie haute résolutionLa caractéristique du mouvement sans engrenage permet un balayage continu sans artefacts d'image.tandis que le rapport force/poids élevé prend en charge une réponse de mise au point automatique rapide dans des environnements d'imagerie dynamiqueLes fabricants d'appareils médicaux intègrent ce moteur à bobine vocale dans des systèmes automatisés de traitement de liquide, des actionneurs de micro-pompes,et des robot-effecteurs chirurgicaux où un contrôle précis de la force et un fonctionnement compatible avec la stérilité sont essentiels pour la sécurité des patients et l'exactitude des procédures.

Les applications de l'automatisation industrielle comprennent des modules à haute vitesse pour l'assemblage de composants électroniques, des systèmes de distribution de précision pour l'application d'adhésifs et de pâte de soudure,et plates-formes d'usinage assistées par vibration où l'oscillation à haute fréquence contrôlée améliore la qualité de finition de la surface et la durée de vie de l'outilLe VCAR0035-0105-00A trouve également une application dans l'équipement d'essai aérospatial,dont la fiabilité en cycle de température et en exposition aux vibrations a été validée par des essais rigoureux de qualificationLes laboratoires académiques et de recherche utilisent ce moteur à bobine vocale dans des configurations d'instruments personnalisées, y compris des microscopes à sonde de balayage, des appareils de test de matériaux,et plateformes de développement de rétroaction haptique, en profitant de sa relation linéaire force-courant et de son intégration simple avec les servocontrôleurs de laboratoire standard.

Chaque moteur à bobine vocale cylindrique VCAR0035-0105-00A est soumis à des tests d'usine complets, y compris la vérification de la force constante, la mesure de la linéarité de course,caractérisation de la résistance électrique et de l'inductivitéChaque unité est emballée individuellement dans de la mousse antistatique dans un carton renforcé pour éviter les chocs mécaniques et la contamination pendant le transport.SUPT MOTION fournit une documentation complète sur la traçabilité, y compris des rapports d'essais en série pour chaque moteur, et offre un soutien technique pour la sélection de l'électronique de propulsion, la conception de la gestion thermique, et l'orientation de l'intégration au niveau du système.résistance de la bobineAvec les certifications CE et ISO9001, le système est doté d'un système d'aiguille et d'un capteur de rétroaction.La série VCAR0035 répond aux normes internationales de qualité et de sécurité pour un déploiement mondial dans le secteur industriel, les applications médicales et de recherche.
