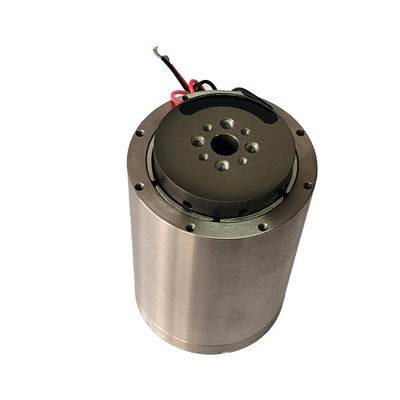

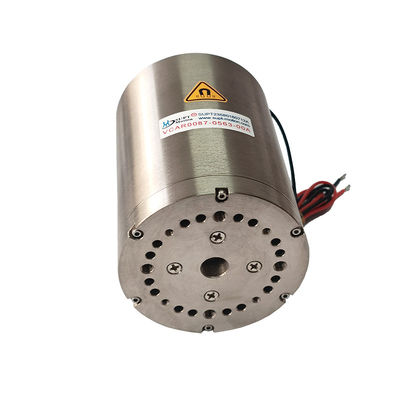

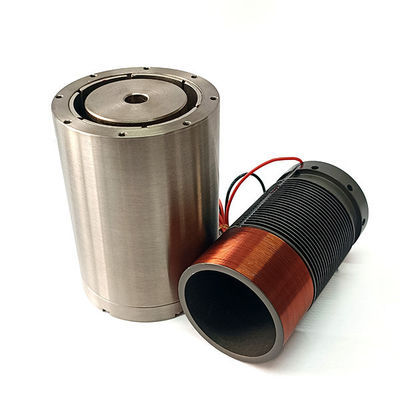

10.5N 10 mm de course à haute densité de force VCM cylindrique pour la distribution de précision
| Lieu d'origine | Jiangsu, Chine |
|---|---|
| Nom de marque | SUPT |
| Certification | ISO9001 |
| Numéro de modèle | VCAR0011-0100-00A |
| Quantité de commande min | ≥3 |
| Prix | $150.00/pieces |
| Détails d'emballage | Emballages en carton, etc. |
| Délai de livraison | Généralement 5-7 jours de livraison, rapide 3-5 jours, en vrac à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | Négociable |
Détails sur le produit
| Garantie | 3mois-1an | taper | Micro moteur |
|---|---|---|---|
| Couple | Les demandes | Construction | Aimant permanent |
| Modèle de produit | VCAR0011-0100-00A | Fonction de protection | Totalement fermé |
| Vitesse (tr / min) | Grande vitesse | Force maximale ((N) | 10.5 |
| Pour les véhicules à moteur à combustion | 10 | moteur à courant alternatif ((V) | 43,8 |
| Poids du rotor ((kg) | 20 | Diamètre de redresseur (millimètre) | 31 |
| Force continue (N) | 2.9 | ||
| Mettre en évidence | 10.5N VCM à haute densité de force,moteur à bobine de voix cylindrique à 10 mm de course,moteur à bobine vocale à distribution de précision |
||
Description de produit
Description du produit
Le moteur à bobine vocale SUPT MOTION VCAR0011-0100-00A réalise un excellent équilibre entre poussée et course, offrant 10.5 N de poussée maximale et une course totale de 10 mm·tous intégrés dans un stator de seulement 31 mm de diamètreCe moteur à bobine vocale à haute densité de traction est conçu pour des applications nécessitant une application de force stable, telles que la distribution de précision, les vannes à jet et les axes Z dans l'assemblage automatisé.
Le moteur à bobine vocale fournit 2,9 N de poussée continue à 25 °C et peut résister à des cycles de distribution répétés sans surchauffe..Avec un poids de bobine vocale de 20 g et une tension de fonctionnement maximale de 43,8 V, ce moteur est adapté aux servo-entraînements haute tension.
Dans les applications de distribution de précision, telles que les adhésifs, la pâte de soudure ou les fluides médicaux, une poussée d'aiguille stable garantit des volumes de distribution uniformes et empêche les dommages au substrat.Le VCAR0011-0100-00A est équipé d'une transmission directe, une conception sans engrenage qui élimine les forces de glissement et les contre-réactions associées aux vis à plomb ou aux systèmes pneumatiques, offrant un contrôle de mouvement lisse, précis et proportionnel.Sa course de 10 mm peut accueillir une large gamme de hauteurs de pièce.
Ce moteur à bobine vocale fonctionne exceptionnellement bien dans les applications d'atterrissage en douceur, permettant un contrôle précis de la force appliquée et un contact doux avec les composants de précision.Il contribue à améliorer les taux de rendement dans des applications telles que le montage de puces à semi-conducteurs et le placement de LED.
Son boîtier cylindrique facilite l'installation sur des systèmes de portique ou des machines d'assemblage à plusieurs têtes.moteurs à bobine vocale linéaire à haute fréquence de cycle.
Les spécifications:
Force maximale: 10,5 N
Force continue @25°C: 2,9 N
Traction totale: 10 mm
Voltage maximal: 43,8 V
Constante de champ électromagnétique arrière: 3,5 V/m/s
Poids de la bobine: 20 g
Diamètre du stator: 31 mm
Longueur: 26,8 mm
Paramètres techniques:
| Modèle de produit | Force maximale (N) |
Force continue à 25°C ((N) |
Traction totale (mm) |
Voltage maximal (V) |
Constante du champ électromagnétique arrière (V/m/s) |
Poids de la bobine Le montant de l'aide |
Diamètre du stator (mm) | La longueur (mm) |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| Le nombre total de véhicules ne doit pas dépasser 500. | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| Le nombre total de véhicules ne doit pas dépasser 5 tonnes. | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| Le nombre d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2. | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| Le nombre d'unités d'équipement est déterminé par le système de mesure de l'équipement. | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| Le nombre d'unités utilisées est déterminé par le système de mesure. | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| Le nombre d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2. | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| Le nombre d'unités d'équipement est déterminé par le système de mesure. | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| Le nombre d'unités d'équipement est déterminé par le système de mesure de l'équipement. | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| Le nombre d'unités d'équipement est déterminé par le système de mesure de l'équipement. | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation. | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| Le nombre d'unités d'équipement est déterminé par le système de mesure de l'équipement. | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Applications:
1. Valves à jet de précision
2- Distribution de pâte de soudure
3. Micro-dépenser adhésif
4- L'atterrissage en douceur.
5- Je vais attacher l'axe Z.
