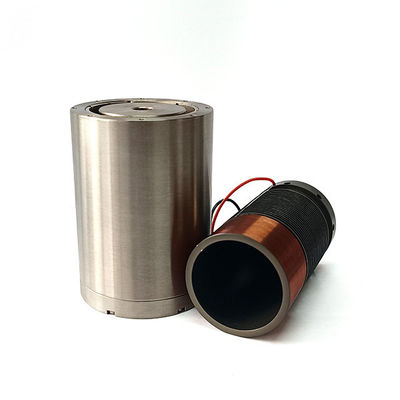

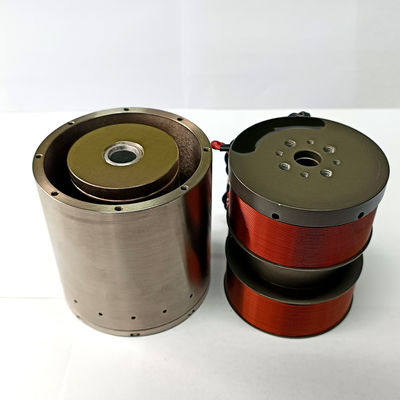

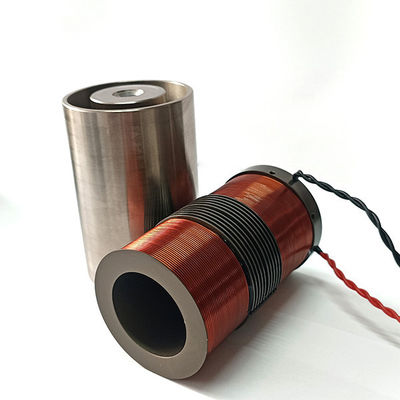

12.7 mm de course moteur à bobine vocale micro-cylindrique pour la sonde des semi-conducteurs

Les moteurs à bobine mobile cylindriques présentent une réactivité élevée, une accélération élevée et des bobines de faible masse. Ils ne présentent aucun effet de crémaillère et aucune hystérésis. Ils se caractérisent par une structure simple, un poids léger, une réponse haute fréquence et un fonctionnement fluide.
Le VCAR00025-0127-00A de SUPT MOTION fournit une force maximale précise de 2,55 N avec une course totale de 12,7 mm, ce qui en fait un choix idéal pour les tests de sondes de plaquettes semi-conductrices, le positionnement précis en hauteur et les opérations de prélèvement et de placement de petites pièces. Avec un poids de bobine mobile de seulement 6,6 g, il permet une progression pas à pas à grande vitesse et une réponse stable, essentielles pour les tests à haut débit.
Ce moteur à bobine mobile cylindrique a une tension de fonctionnement maximale de 11,6 V et peut être facilement intégré aux contrôleurs industriels standard. Une constante back-EMF de 0,77 V/m/s assure un contrôle fluide de la vitesse. Avec un diamètre de stator de 12,7 mm et une longueur totale de 24 mm, ce moteur à bobine mobile peut être facilement installé dans des assemblages de cartes de sonde compacts ou des têtes de test multi-stations.
Dans les applications de test de sondes semi-conductrices, le maintien d'une force de contact stable est essentiel pour éviter d'endommager les plages ou les sondes de précision. Le VCAR00025-0127-00A présente une relation force-courant linéaire, permettant un contrôle de force en boucle fermée sans le phénomène de stick-slip généralement associé aux vérins pneumatiques. Contrairement aux actionneurs à vis à billes, ce moteur n'a pas de jeu, garantissant une précision de positionnement reproductible au niveau micrométrique.
Ce moteur à bobine mobile excelle particulièrement dans l'isolation active des vibrations pour les instruments de mesure de précision, où sa capacité de réponse rapide neutralise efficacement les perturbations basse fréquence.

Caractéristiques:

Force maximale : 2,55 N

Force continue à 25 ℃ : 0,81 N

Course totale : 12,7 mm

Tension maximale : 11,6 V

Constante de force électromagnétique arrière : 0,77 V/m/s

Poids de la bobine : 6,6 g

Diamètre du stator : 12,7 mm

Longueur : 24 mm

Paramètres techniques :

Applications :

 Les indicateurs et spécifications techniques peuvent être personnalisés

Service après-vente satisfaisant

moteur de rotation électrique :

1.Voyage : déplacement effectif, utilisé pour calculer le déplacement totaldeforce de valeur.

2.Le sens du mouvement : installation horizontale ou verticale 90 degré.

3. Force de charge :cconstant dans le sens inverse deforcersur lemoteur, comme les ressorts, etc.

4. Poids de charge : la partie qualité totale du mouvement, y compris le curseur de qualité

5.Type de mouvement : 1.mouvement point à point;2.la réciprocité de la règle (par exemple le balayage).

6. Courbe de vitesse : 1.une courbe de vitesse trapézoïdale;2.courbe de vitesse triangulaire; 3.courbe de vitesse sinusoïdale.
