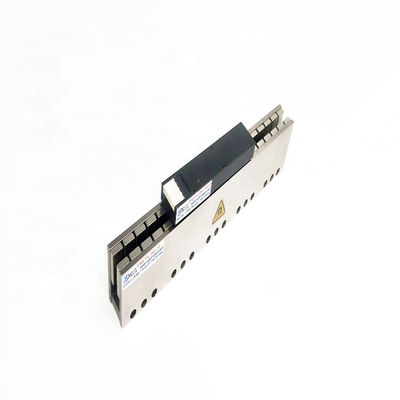

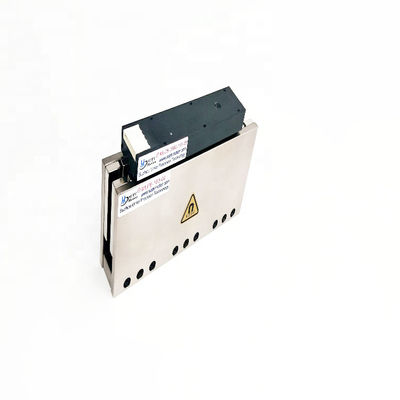

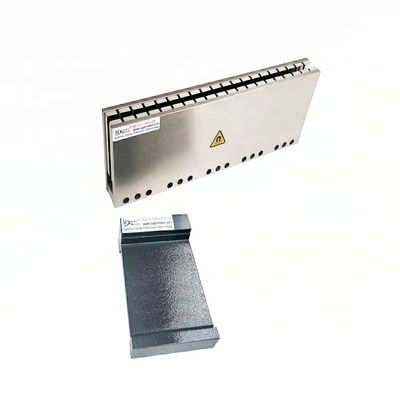

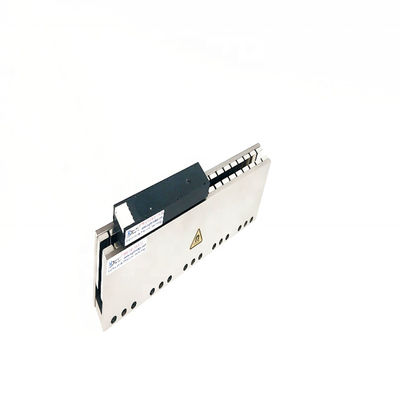

200 mm Servo moteur linéaire d'alignement de traduction de l'étape linéaire moteur de poids léger zéro ruban
| Lieu d'origine | Jiangsu, Chine |
|---|---|
| Nom de marque | SUPT |
| Certification | ce,ISO9001,CCC |
| Numéro de modèle | MLCB-0080-135-00 |
| Quantité de commande min | ≥1 |
| Prix | $320.00 - $410.00/pieces |
| Détails d'emballage | Carton/boîte en bois pour le moteur à un aimant permanent |
| Délai de livraison | 1-5 produits 5-7 jours d'expédition, échantillons 3-5 jours, en vrac à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 2000 morceaux/morceaux par Moteur à un aimant permanent de mois |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Garantie | 3 mois à 1 an | Le type | Moteur à brosse |
|---|---|---|---|
| Fréquence | 60 Hz | Phases | À trois phases |
| Protégez la fonctionnalité | Entièrement fermé | Tensions en courant alternatif | 30 |
| Efficacité | IE 1 | Force maximale ((N) | 240 |
| Courant de pointe (ampères) | 4.2 | moteur à un aimant permanent (Mme) | 0.3 |
| Force continue (N) | 80 | Pour les véhicules à moteur à commande autonome | 1.4 |
| Poids du rotor ((kg) | 0,82 | Port | Moteur à un aimant permanent de Changhaï |
| Mettre en évidence | Servo-moteur linéaire de 200 mm,Moteur à étape linéaire de 200 mm,Alignement de la traduction du servo-moteur linéaire |
||
Description de produit
200 mm Ligne d'alignement de traduction linéaire étape moteur
Description du produit
Le moteur linéaire est un dispositif qui intègre le moteur linéaire et la plate-forme coulissante.Il combine le contrôle précis des moteurs linéaires et le mouvement en douceur des plates-formes coulissantes pour obtenir un positionnement précis et l'orientation du mouvement linéaireVoici une description plus détaillée du moteur linéaire de la plate-forme coulissante linéaire:
Construction et principe de fonctionnement: le moteur linéaire de la plate-forme coulissante linéaire se compose d'un moteur linéaire et d'une plate-forme coulissante.qui est situé sur un supportLe mouvement d'un moteur linéaire génère un mouvement linéaire le long d'un axe, ce qui permet à la plateforme coulissante de glisser en douceur sur cet axe.
Construction et principe de fonctionnement: le moteur linéaire de la plate-forme coulissante linéaire se compose d'un moteur linéaire et d'une plate-forme coulissante.qui est situé sur un supportLe mouvement d'un moteur linéaire génère un mouvement linéaire le long d'un axe, ce qui permet à la plateforme coulissante de glisser en douceur sur cet axe.
Caractéristiques:
1. Haute précision: le moteur linéaire de la plate-forme coulissante linéaire possède une capacité de contrôle de position de haute précision, adaptée aux applications nécessitant un positionnement précis.
2. Mouvement lisse: le mouvement du moteur linéaire fournit une puissance lisse et continue, permettant à la plateforme coulissante de se déplacer à une vitesse stable, réduisant ainsi les vibrations et les chocs.
3Aucun composant de transmission:En raison de l'utilisation de la technologie du moteur linéaire, les composants de transmission traditionnels (tels que les engrenages ou les courroies) ne sont pas nécessaires.évitant ainsi les pertes mécaniques et les vibrations pendant le processus de transmission.
4.Réponse rapide: les moteurs linéaires ont la caractéristique d'une réponse rapide et peuvent exécuter des commandes de mouvement en peu de temps,adapté aux applications nécessitant un positionnement rapide et un mouvement à vitesse variable.
5. Personnalisation: le moteur linéaire de la plate-forme coulissante linéaire peut être personnalisé en fonction des exigences de l'application, y compris la longueur axiale, la capacité de charge et le système de contrôle.
Quels sont les moteurs linéaires??
Les moteurs linéaires sont électriques.moteurs à inductionqui produisent un mouvement en ligne droite plutôt qu'un mouvement rotatif.moteur électrique, lele rotor(partie tournante) tourne à l'intérieur du le stator(partie statique); dans un moteur linéaire, le stator est déballé et disposé à plat et le "rotor" passe devant lui en ligne droite.supraconducteursles aimants, qui sont refroidis à basse température pour réduire la consommation d'énergie.
Artwork: En haut: Moteur normal: Le rotor tourne à l'intérieur du stator et le moteur entier est fixé en place. En bas:Un moteur linéaire est comme un moteur électrique normal qui a été déballé et posé en ligne droiteLe rotor passe devant le stator en tournant.
Comment fonctionnent les moteurs linéaires?
Dans un DC traditionnelmoteur électrique, un noyau central de matériau magnétique étroitement enveloppé (appelé rotor) tourne à grande vitesse entre les pôles fixes d'un aimant (appelé stator) lorsqu'un courant électrique est appliqué.moteur à induction, des électromagnets placés autour du bord du moteur sont utilisés pour générer un champ magnétique tournant dans l'espace central entre eux.Le faire tourner. dans unvoiture électrique, les moteurs CC ou AC comme ceux-ci sont utilisés pour conduireengrenagesetroueset convertir le mouvement de rotation en mouvement en ligne droite.
| La série B - MLCB (dynamique) MLFB (stator) | ||||
| Modèle/parité | Le nombre d'établissements d'enseignement supérieur | Le montant de l'indemnité est calculé à partir de la valeur de la dette. | Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation. | |
| Force maximale ((Fp) | N | 120 | 240 | 435 |
| Courant de pointe (lp) | Ampères | 4.9 | 4.8 | 4.45 |
| Force continue (Fc) | N | 40 | 80 | 145 |
| courant continu (lc) | Ampères | 1.65 | 1.6 | 1.48 |
| Constantes de l'actionneur (conversion du moteur CC/3p) (Ka) | N/W | 8.4 | 12.1 | 16.3 |
| Poussée constante (L-L) (Kf) | N/ampères | 24.6 | 49.5 | 97.5 |
| Constante de champ électromagnétique arrière (L-L) (Kb) | V/m/s | 14.2 | 28.6 | 56.3 |
| Constante électrique (Te) | ms | 0.3 | 0.3 | 0.3 |
| Résistance (L-L) | @25°CΩ | 5.6 | 11.2 | 23.4 |
| Inductivité (L-L) (l) | Je ne sais pas. | 1.8 | 3.78 | 7.5 |
| Coefficient de transfert de chaleur ((Rth) | °C/W | *3.2 | *1.86 | Je suis désolé.95 |
| Température maximale de la bobine ((Tmax) | °C | 120 | 120 | 120 |
| Le pouls du pôle magnétique ((2T) | mm | 30 | 30 | 30 |
| Poids du déménageur | Poids de la pâte | 0.28 | 0.49 | 0.97 |
Domaine d'application:
1. Fabrication de semi-conducteurs: Utilisé pour le positionnement précis et le contrôle du mouvement dans la production de semi-conducteurs, tels que le traitement des plaquettes et l'emballage de puces.
2Systèmes optiques et microscopiques: utilisés dans les équipements optiques pour localiser les lentilles, les boîtes d'échantillonnage et les détecteurs pour l'imagerie haute résolution.
3. Recherche biomédicale: Utilisée pour le positionnement et le mouvement des échantillons dans les expériences biomédicales, telles que la culture cellulaire et la microinjection.
4. L'usinage de précision: utilisé pour les équipements d'usinage de haute précision tels que la découpe laser, la gravure et le micro-usinage.
5.Automatisation et robotique: utilisée pour la manutention des matériaux et l'assemblage des pièces dans les lignes de production automatisées et les systèmes robotiques.
En résumé, le moteur linéaire de plateforme coulissante linéaire combine les avantages de contrôle des moteurs linéaires et le mouvement en douceur des plateformes coulissantes,le rendant adapté à des applications de contrôle de mouvement linéaire de haute précision dans plusieurs domaines.
1. Fabrication de semi-conducteurs: Utilisé pour le positionnement précis et le contrôle du mouvement dans la production de semi-conducteurs, tels que le traitement des plaquettes et l'emballage de puces.
2Systèmes optiques et microscopiques: utilisés dans les équipements optiques pour localiser les lentilles, les boîtes d'échantillonnage et les détecteurs pour l'imagerie haute résolution.
3. Recherche biomédicale: Utilisée pour le positionnement et le mouvement des échantillons dans les expériences biomédicales, telles que la culture cellulaire et la microinjection.
4. L'usinage de précision: utilisé pour les équipements d'usinage de haute précision tels que la découpe laser, la gravure et le micro-usinage.
5.Automatisation et robotique: utilisée pour la manutention des matériaux et l'assemblage des pièces dans les lignes de production automatisées et les systèmes robotiques.
En résumé, le moteur linéaire de plateforme coulissante linéaire combine les avantages de contrôle des moteurs linéaires et le mouvement en douceur des plateformes coulissantes,le rendant adapté à des applications de contrôle de mouvement linéaire de haute précision dans plusieurs domaines.
Nos services
Nous sommes heureux d'aider à une conception personnalisée.
Emballage et expédition
Port principal: Shanghai/Shenzhen/Guangzhou ou selon les besoins.
Délai de livraison: normalement, les marchandises peuvent être prêtes dans les 20 jours.
La compagnie express: DHL, TNT, UPS, FEDEX, etc.
