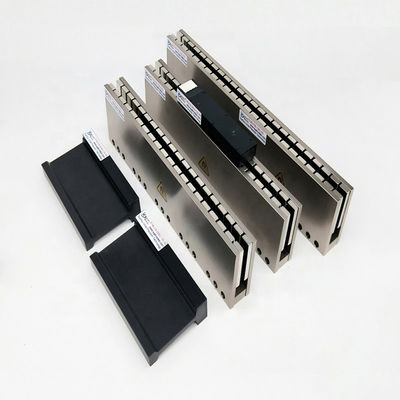

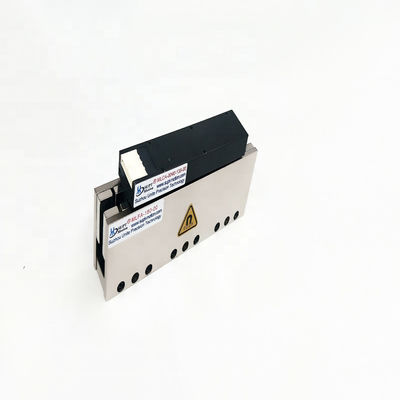

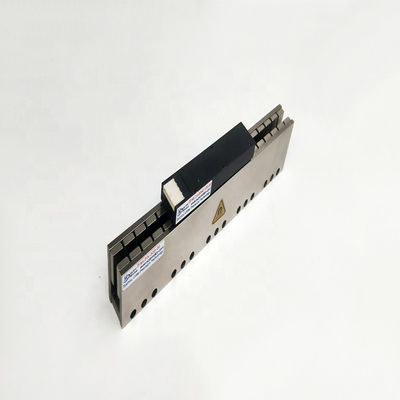

Servo-moteurs linéaires en forme de U de haute précision pour équipement d'inspection de vision automatique
| Place of Origin | China,Suzhou |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | ISO9001 |
| Model Number | MLCE Series |
| Minimum Order Quantity | 2PCS |
| Prix | $190 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Commutation | Brushless | Application | Automatic Product |
|---|---|---|---|
| Motor Type | Linear Servo Motor | Model Number | MLCE-0075-075-00 |
| Peak force(N) | 215 | Resistance(L-L)(R) | 9.2@25℃ Ω |
| Continuous force(Fc) | 75N | Peak current(lp) | 4.8A |
| Mover weight | 0.45kg | Electrical constant(Te) | 0.35ms |
| Port | Shanghai Port | ||
| Mettre en évidence | Servo-moteur linéaire en U,Servo-moteur linéaire de haute précision,Inspection par vision mécanique Servo-moteur linéaire |
||
Description de produit
Description du produit:
Le servomoteur linéaire de type U est un moteur à entraînement direct sans contact et sans frottement caractérisé par une grande précision, une accélération élevée et une grande vitesse de réponse.Ces caractéristiques garantissent que la caméra ou la tête d'inspection peut être positionnée avec précision pour améliorer la résolution d'inspection; réduire le temps de cycle d'inspection pour améliorer l'efficacité de la chaîne de production; éviter les erreurs provoquées par l'entraînement traditionnel à vis ou à bande pour assurer la stabilité de l'image;et réduire l'usure des pièces mécaniques pour améliorer la durée de vie de l'équipement.
Les servomoteurs linéaires de type U sont généralement utilisés dans l'inspection de la vision automatique pour la numérisation et le positionnement de la caméra, le mouvement précis de la table de travail ou de l'objet soumis à l'essai, l'alignement de haute précision,et réalisation d'une liaison multi-axe.
Dans le système de vision automatique, la caméra doit scanner le long de la pièce à usiner ou basculer entre différents points d'inspection.afin que la caméra puisse terminer le positionnement de haute précision dans un court laps de temps pour assurer la clarté du coup et améliorer la précision de l'inspection.
Au cours du processus d'inspection, il est parfois nécessaire de déplacer l'objet soumis à l'essai (par exemple, PCB, substrat de verre, puce à semi-conducteurs, etc.).) Les servomoteurs linéaires de type U offrent une réponse dynamique élevée et une accélération élevée, permettant à l'objet d'atteindre la position d'inspection spécifiée en peu de temps tout en maintenant une grande précision.
Pour les systèmes de vision nécessitant une inspection à plusieurs stations ou un travail en coopération à plusieurs modules,l'entraînement sans réaction et la haute précision de positionnement répétitif des servo-moteurs linéaires de type U peuvent assurer l'alignement précis de chaque unité d'inspection et améliorer l'efficacité de l'inspection.
Grâce à ses caractéristiques d'entraînement direct, à sa stabilité thermique élevée et à sa réponse dynamique nanométrique, le servomoteur linéaire de type U est devenu l'unité motrice principale des équipements d'inspection visuelle haut de gamme.
Caractéristiques:
Type: moteur linéaire, moteur servo linéaire, moteur linéaire sans fer, moteur linéaire en U.
Les moteurs linéaires sans noyau de type U de la série MLCE n'ont que des bobines et aucun aimant, aucune aspiration entre le stator et le stator, aucun effet de cogging et un fonctionnement en douceur.
La légèreté de la puissance peut réaliser une grande vitesse et une grande accélération.
Caractéristiques de poussée lisses, avec l'application de l'échelle, pour atteindre une grande précision.
La course peut être prolongée arbitrairement, silencieuse, sans entretien.
Paramètres du produit:
| Paramètres de performance du moteur linéaire | ||||
| La série E - MLCE (dynamique) MLFE (stator) | ||||
| Modèle/parité | Les produits de base doivent être présentés dans un emballage de qualité supérieure. | Le produit doit être soumis à un contrôle de qualité. | Les États membres doivent veiller à ce que les mesures prises soient conformes à l'article 6 du règlement (CE) no 1224/2009. | |
| Force maximale ((Fp) | N | 215 | 405 | 780 |
| Courant de pointe (lp) | Ampères | 4.8 | 4.35 | 8.1 |
| Force continue (Fc) | N | 75 | 135 | 260 |
| courant continu (lc) | Ampères | 1.6 | 1.45 | 2.7 |
| Constantes de l'actionneur (conversion du moteur CC/3p) (Ka) | N/√W | 12.6 | 17.9 | 25.5 |
| Poussée constante (L-L) (Kf) | N/ampères | 47.3 | 95.1 | 97.5 |
| Constante de champ électromagnétique arrière (L-L) (Kb) | V/m/s | 27.3 | 54.9 | 54.9 |
| Constante électrique (Te) | ms | 0.35 | 0.35 | 0.35 |
| Résistance (L-L) | @25°C Ω | 9.2 | 18.4 | 9.2 |
| Inductivité (L-L) (l) | Je ne sais pas. | 3.1 | 6.2 | 3.1 |
| Coefficient de transfert de chaleur ((Rth) | °C/W | **2 | **1.35 | Je suis désolé.72 |
| Température maximale de la bobine ((Tmax) | °C | 120 | 120 | 120 |
| Le pouls du pôle magnétique ((2T) | mm | 30 | 30 | 30 |
| Poids du déménageur | Poids de la pâte | 0.45 | 0.82 | 1.53 |
Applications:
Applications principales des servomoteurs linéaires en U:
1. équipements de fabrication de semiconducteurs, y compris les équipements de fabrication de plaquettes et d'emballage de puces.
2. l'industrie des écrans à écran plat (FPD), l'équipement de test de précision / fabrication de disques durs / fabrication de connecteurs / équipement de fabrication de plaques d'impression, etc.
3Les sciences de la vie, l'équipement médical, l'équipement d'inspection de la vision artificielle et divers équipements.
4Équipement d'essai des composants électroniques SMT, PCB.
5- Des équipements logistiques.
