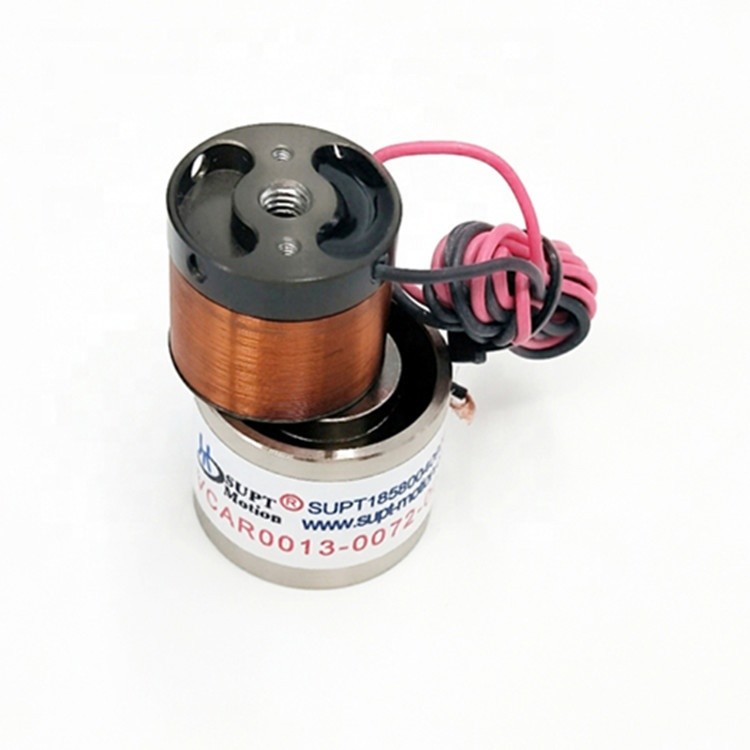

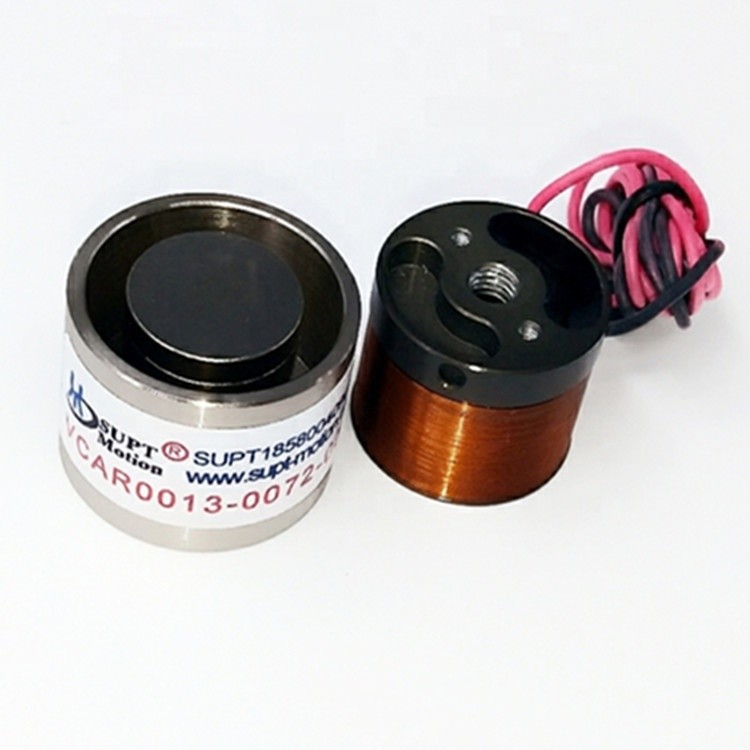

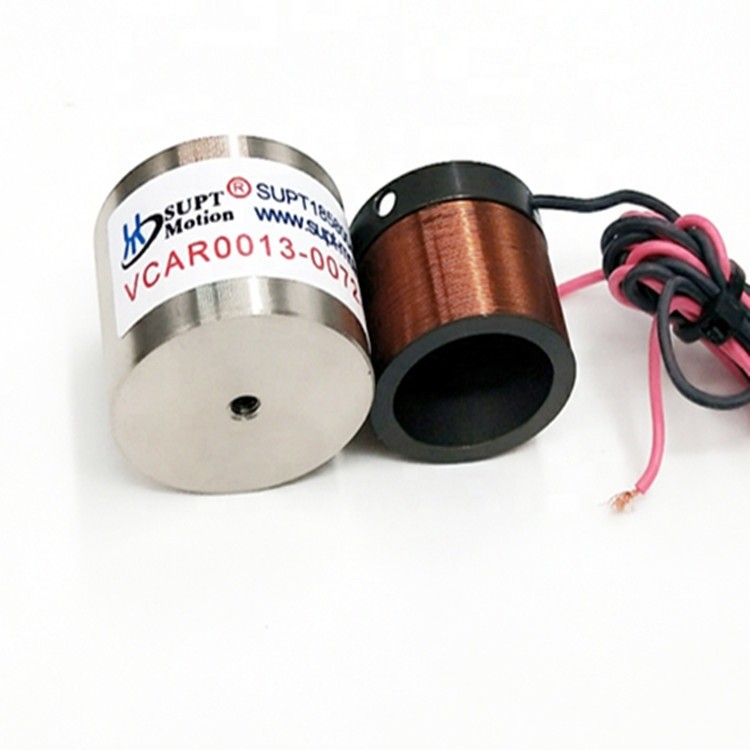

Moteurs à bobine mobile VCM de micro-précision pour systèmes automatisés

  • High Precision Micro VCM Voice Coil Motors For Automated Systems
  • High Precision Micro VCM Voice Coil Motors For Automated Systems
  • High Precision Micro VCM Voice Coil Motors For Automated Systems
  • High Precision Micro VCM Voice Coil Motors For Automated Systems
Lieu d'origine Chine
Nom de marque SUPT
Certification ce, ISO9001
Numéro de modèle VCAR0013-0072-00A
Quantité de commande min ≥1
Prix $80.00/pieces 1-59 pieces
Détails d'emballage Emballage en carton
Délai de livraison La livraison de jours du général 5-7, rapidement 3-5 jours, d'en vrac être négocié
Conditions de paiement T/T
Capacité d'approvisionnement Négociable
Détails sur le produit
Usage BATEAU, voiture, bicyclette électrique, UAV, robot, respirateur médical, microscope, optique Taper Micro moteur
Couple Les demandes Construction Aimant permanent
Commutation Brosse Fonction de protection Totalement fermé
Vitesse (tr / min) Vitesse variable Courant continu (A) 4.3
Matériau du cadre IE 1 Force maximale ((N) 13
Pour les véhicules à moteur à combustion 7.2 moteur micro (V) 26.6
Poids du rotor ((kg) 16,2 Diamètre de redresseur (millimètre) 26,2
Force continue (N) 4.2
Mettre en évidence

Systèmes d'automatisation Moteur à bobine vocale VCM

,

Système de transport moteur à bobine vocale VCM

,

Moteur à micro brosse pour système de transport
Laisser un message
Description de produit

Moteur Micro pour Systèmes de Transport et d'Automatisation Haute Précision





Description du produit :

Les moteurs à bobine mobile miniatures de haute précision sont largement utilisés dans les systèmes d'automatisation en raison de leur taille compacte, de leur haute précision et de leur réponse rapide.

1. Robotique : Les moteurs à bobine mobile miniatures sont utilisés dans les systèmes robotiques pour contrôler avec précision les bras et les pinces robotiques. Leur haute précision et leur réponse rapide permettent une manipulation précise des objets, ce qui les rend idéaux pour les opérations de prélèvement et de placement, les tâches d'assemblage et la manutention de matériaux de précision.

2. Systèmes de positionnement : Ces moteurs sont largement utilisés dans les systèmes de positionnement, tels que les guides linéaires et les dispositifs de positionnement optique. Leur mouvement fluide et précis permet un positionnement précis des composants, assurant l'alignement ou le mouvement requis dans les systèmes d'inspection, les équipements de test et les dispositifs d'automatisation industrielle.

3. Optique et imagerie : Les micro-moteurs à bobine mobile sont utilisés dans les mécanismes de mise au point des objectifs des appareils photo, des microscopes et des équipements d'imagerie médicale. Ils contrôlent précisément le mouvement de l'objectif pour permettre les fonctions d'autofocus, de stabilisation d'image et de cartographie de profondeur dans diverses applications d'imagerie.




Paramètres techniques :





Modèle de produit Force de pointe
(N)		 Force continue
à 25°C (N)		 Course totale
(mm)		 Tension maximale
(V)		 Constante de force contre-électromotrice
(V/m/s)		 Poids de la bobine
(g)		 Diamètre du stator (mm) La longueur
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7




Application principale d'un moteur à bobine mobile :


1. Industrie des semi-conducteurs : câblage, découpe, perçage, systèmes de transport, soudage, robotique.
2. Commande de vanne sur le terrain : vannes de dosage de type, systèmes de test de pression, chimie des vannes pneumatiques
système d'injection.
3. Industrie des micro-machines : systèmes d'alimentation, micro-perçage, estampage de précision.
4. Système de vibration : table vibrante, plateforme vibrante.
5. Domaine médical : système de micro-injection, équipement respiratoire, équipement de test.
6. Technologie aéronautique : système de contrôle de vol, système de retour pilote.
7. Domaine d'utilisation commerciale : pompe de refroidissement d'ordinateur, système d'autofocus de caméra miniature.
8. Industrie de l'automatisation : équipement laser, distributeur, équipement de test, machines textiles.



Moteurs à bobine mobile VCM de micro-précision pour systèmes automatisés 0





Nos Services

 Les indicateurs techniques et spécifications peuvent être personnalisés

 Service après-vente satisfaisant



Moteurs à bobine mobile VCM de micro-précision pour systèmes automatisés 1

Informations sur la société

 Moteurs à bobine mobile VCM de micro-précision pour systèmes automatisés 2

FAQ

moteur :



1. Course : course effective, utilisée pour calculer la course totale de valeur de force



2. Sens de mouvement : installation horizontale ou verticale à 90 degrés.3. Force de charge :



force constante dans la direction inverse de la force sur le moteur, telles que des ressorts, etc.4. Poids de charge : la qualité totale de la partie en mouvement, y compris la qualité du curseur 5. Type de mouvement : 1.



mouvement point à point



; la réciprocité de la règle (par exemple, balayage).  ;



courbe de vitesse triangulairecourbe de vitesse sinusoïdale.
