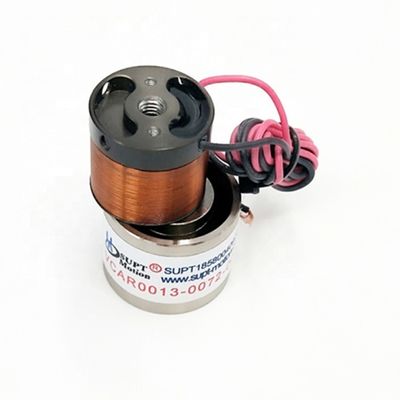

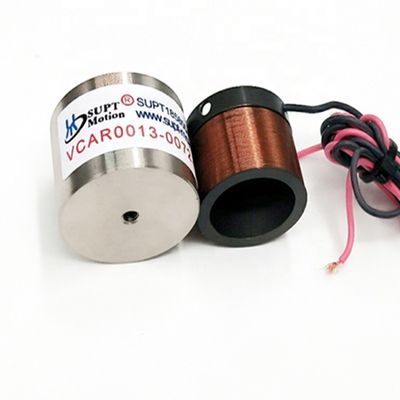

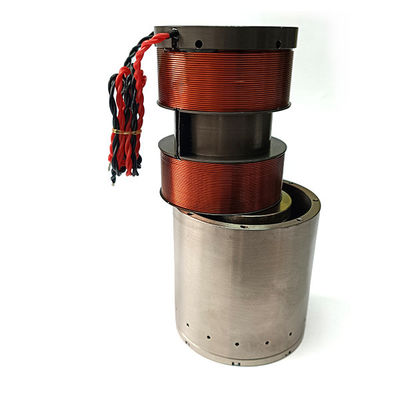

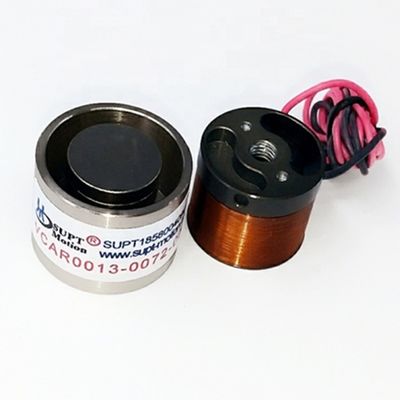

Systèmes d'automatisation VCM Moteur à bobine vocale Micro moteur pour système de transport
Lieu d'origine | Chine |
---|---|
Nom de marque | SUPT |
Certification | ce, ISO9001 |
Numéro de modèle | VCAR0013-0072-00A |
Quantité de commande min | ≥1 |
Prix | $80.00/pieces 1-59 pieces |
Détails d'emballage | Emballage en carton |
Délai de livraison | La livraison de jours du général 5-7, rapidement 3-5 jours, d'en vrac être négocié |
Conditions de paiement | T/T |
Capacité d'approvisionnement | Négociable |

Contactez-moi pour des aperçus gratuits et des bons.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xUtilisation | BATEAU, voiture, bicyclette électrique, UAV, robot, respirateur médical, microscope, optique | Le type | Micro moteur |
---|---|---|---|
Le couple | Les demandes | Construction | Magnéte permanent |
Commutation | Le pinceau | Protégez la fonctionnalité | Entièrement fermé |
Velocité (RPM) | Vitesse variable | Courant continu (A) | 4,3 |
Efficacité | IE 1 | Force maximale ((N) | 13 |
Pour les véhicules à moteur à combustion | 7,2 | moteur micro (V) | 26.6 |
Poids du rotor ((kg) | 16,2 | Diamètre de redresseur (millimètre) | 26,2 |
Force continue (N) | 4.2 | ||
Mettre en évidence | Systèmes d'automatisation Moteur à bobine vocale VCM,Système de transport moteur à bobine vocale VCM,Moteur à micro brosse pour système de transport |
Micro moteur pour les systèmes de transport et d'automatisation de haute précision
Description du produit:
Les moteurs à bobine vocale micro ont des applications très répandues dans les systèmes d'automatisation en raison de leur taille compacte, de leur haute précision et de leur réponse rapide.Voici quelques domaines clés où les moteurs à bobine à micro-voix sont utilisés:
-
Robotique: les moteurs à bobine à micro-voix sont utilisés dans les systèmes robotiques pour le contrôle précis des bras et des pinces robotiques.les rendant idéales pour les opérations de pick-and-place, des tâches d'assemblage et de manipulation de matériaux délicats.
-
Systèmes de positionnement: Ces moteurs sont largement utilisés dans les systèmes de positionnement, tels que les étapes linéaires et les dispositifs de positionnement optique.Leur mouvement lisse et précis permet de positionner avec précision les composants, assurant l'alignement ou le mouvement souhaité dans les systèmes d'inspection, les équipements d'essai et les installations d'automatisation industrielle.
-
Optique et imagerie: les moteurs à bobine vocale micro trouvent une application dans les mécanismes de mise au point des lentilles pour les appareils photo, les microscopes et les équipements d'imagerie médicale.permettant des fonctions de mise au point automatique, la stabilisation de l'image et la cartographie de profondeur dans diverses applications d'imagerie.
-
Contrôle des vannes: dans les systèmes de contrôle automatique des fluides, des moteurs à bobine vocale micro sont utilisés pour réguler les vannes.permettant un contrôle précis des débits et de la pression dans des processus tels que le dosage chimique, distributeur de liquide et systèmes de climatisation.
-
Microfluidique: les moteurs à bobine vocale jouent un rôle crucial dans les systèmes microfluidiques, entraînant des pompes et des vannes pour un contrôle précis du débit et du mélange des fluides.Ces systèmes sont largement utilisés dans la recherche biomédicale, le développement pharmaceutique et l'analyse chimique, où une manipulation précise de petits volumes de fluides est requise.
-
Dispositifs médicaux: les moteurs à bobine vocale micro trouvent une application dans divers dispositifs médicaux, y compris les outils chirurgicaux, les systèmes de livraison de médicaments et les équipements d'automatisation de laboratoire.Leur précision et leur taille compacte les rendent adaptés au positionnement précis, l'actionnement et le contrôle dans les procédures médicales et les tests.
Paramètres techniques:
Modèle de produit | Force maximale (N) |
Force continue à 25°C ((N) |
Traction totale (mm) |
Voltage maximal (V) |
Constante du champ électromagnétique arrière (V/m/s) |
Poids de la bobine Le montant de l'aide |
Diamètre du stator (mm) | La longueur (mm) |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
Le nombre d'équipements utilisés est déterminé par le système de mesure. | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
Le nombre d'équipements utilisés est déterminé par le système de mesure. | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
Le nombre d'équipements utilisés est déterminé par le système de mesure. | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
Le nombre total de véhicules ne doit pas dépasser 500. | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
Le nombre total de véhicules ne doit pas dépasser 5 tonnes. | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
Le nombre d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2. | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
Le nombre d'équipements utilisés est déterminé par le système de mesure. | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
Le nombre d'équipements utilisés est déterminé par le système de mesure. | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
Le nombre d'unités d'équipement est déterminé par le système de mesure de l'équipement. | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
Le nombre d'unités utilisées est déterminé par le système de mesure. | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
Le nombre d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2. | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
Le nombre d'unités d'équipement est déterminé par le système de mesure. | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
Le nombre d'unités d'équipement est déterminé par le système de mesure de l'équipement. | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
Le nombre d'unités d'équipement est déterminé par le système de mesure de l'équipement. | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation. | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
Le nombre d'équipements utilisés est déterminé par le système de mesure. | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
Le nombre d'unités d'équipement est déterminé par le système de mesure de l'équipement. | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
La principale application d'un moteur à bobine vocale:
1.Industrie des semi-conducteurs: câblage, découpe, forage, systèmes de transport, soudage, robotique.
2.Le fonctionnement des vannes sur le terrain:Type de vannes de mesure, systèmes d'essai de pression, chimie des vannes pneumatiques
le système d'injection.
3.Industrie des micro-machines: systèmes d'alimentation, micro-perçage, estampage de précision.
4.Système de vibration: table à secouer, plateforme de vibration.
5.Campagne médicale: Système de micro-injection, équipement respiratoire, équipement d'essai.
6.Technologie de l'aviation: Système de contrôle de vol, système de rétroaction des pilotes.
7.Camp d'utilisation commerciale:Pompes de refroidissement informatisées avec système de mise au point automatique de caméra miniature.
8Industrie de l'automatisation: équipement laser, distributeur, équipement d'essai, machines textiles.
Les indicateurs techniques et les spécifications peuvent être personnalisés
Un service après-vente satisfaisant
moteur:
1.Voyages: déplacements effectifs, utilisés pour calculer le le total des déplacementsdevaleur de la force.
2.Direction du mouvement: installation horizontale ou verticale 90 degré.
3. Force de charge:cinstant dans la direction opposée deforcesur lemoteur, comme les ressorts, etc.
4.Poids de charge: la partie de qualité totale du mouvement, y compris le curseur de qualité
5Type de mouvement: 1.mouvement de point à point;2.la réciprocité de la règle (p. ex. numérisation).
6. courbe de vitesse: 1.une courbe de vitesse trapézoïdale;2.courbe de vitesse triangulaire; 3.courbe de vitesse sinusoïdale.
Certifications
