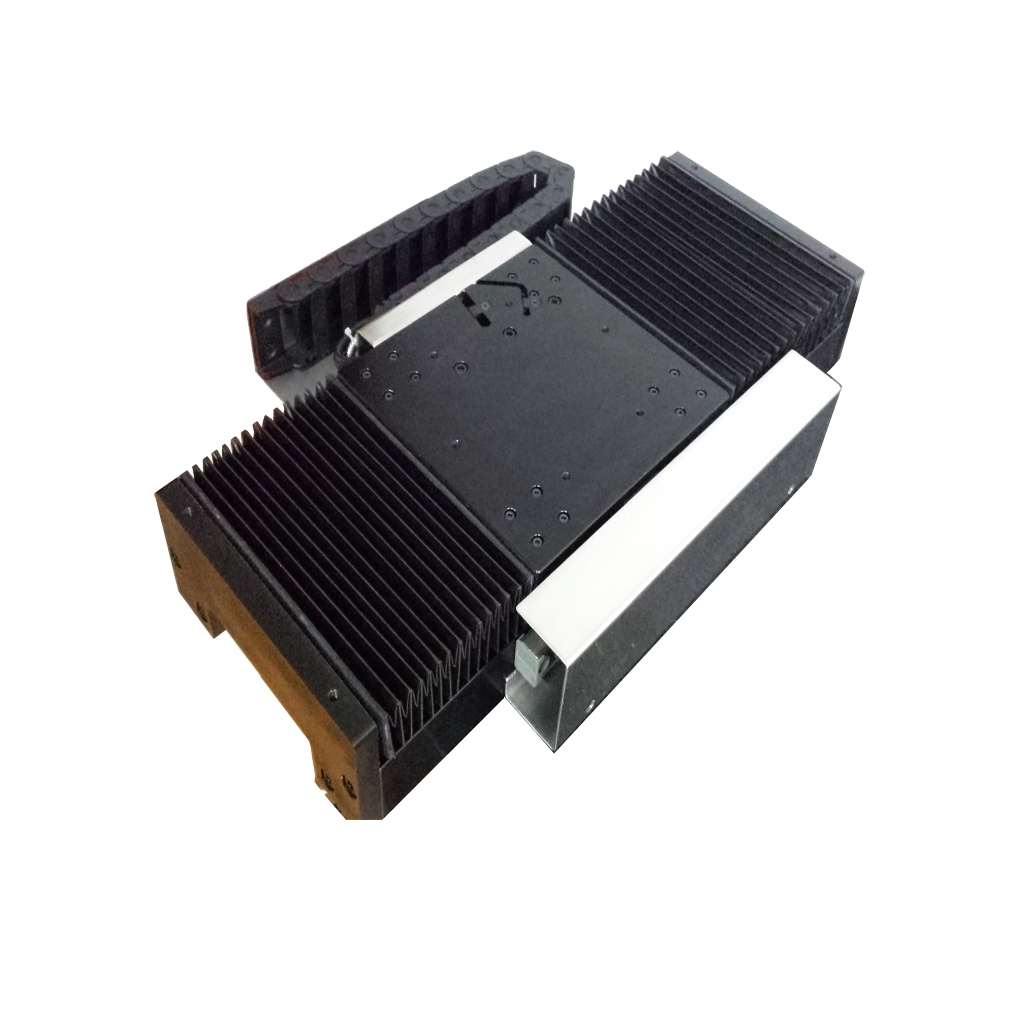

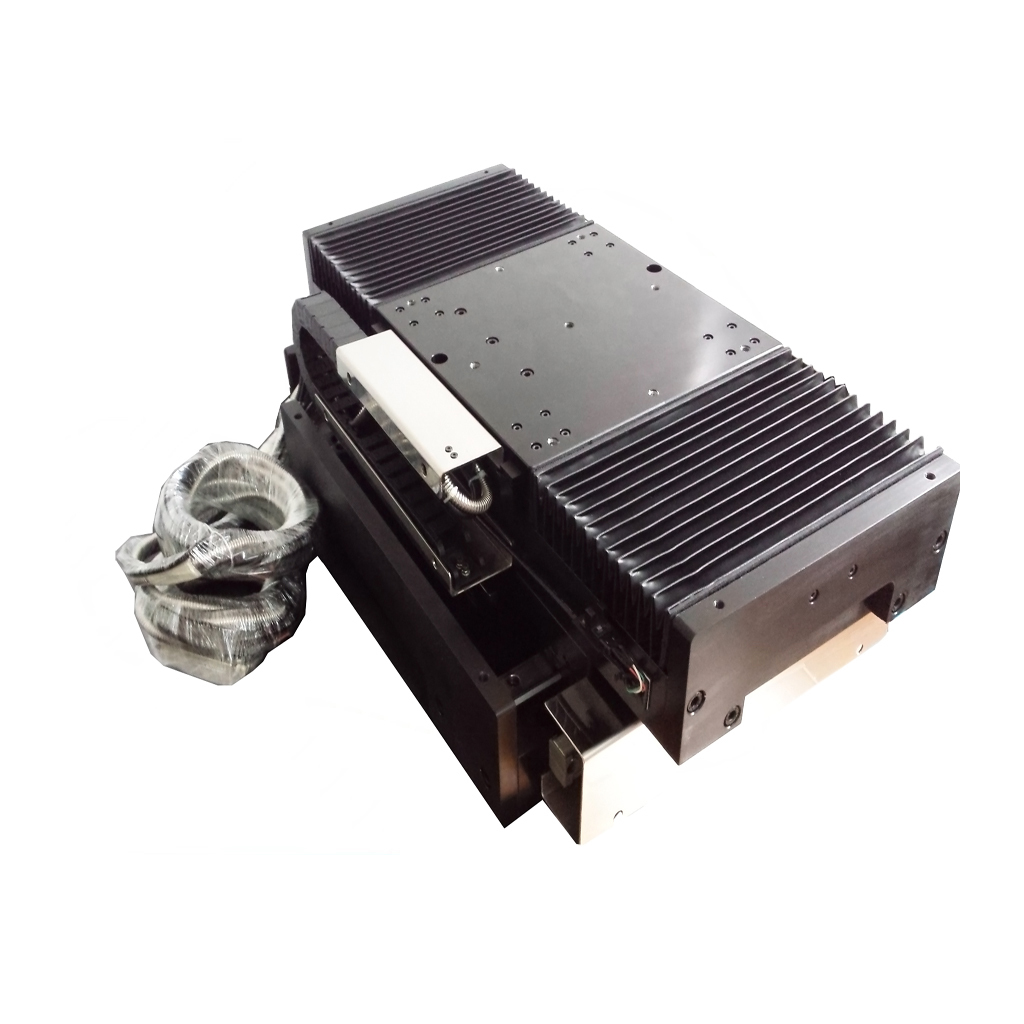

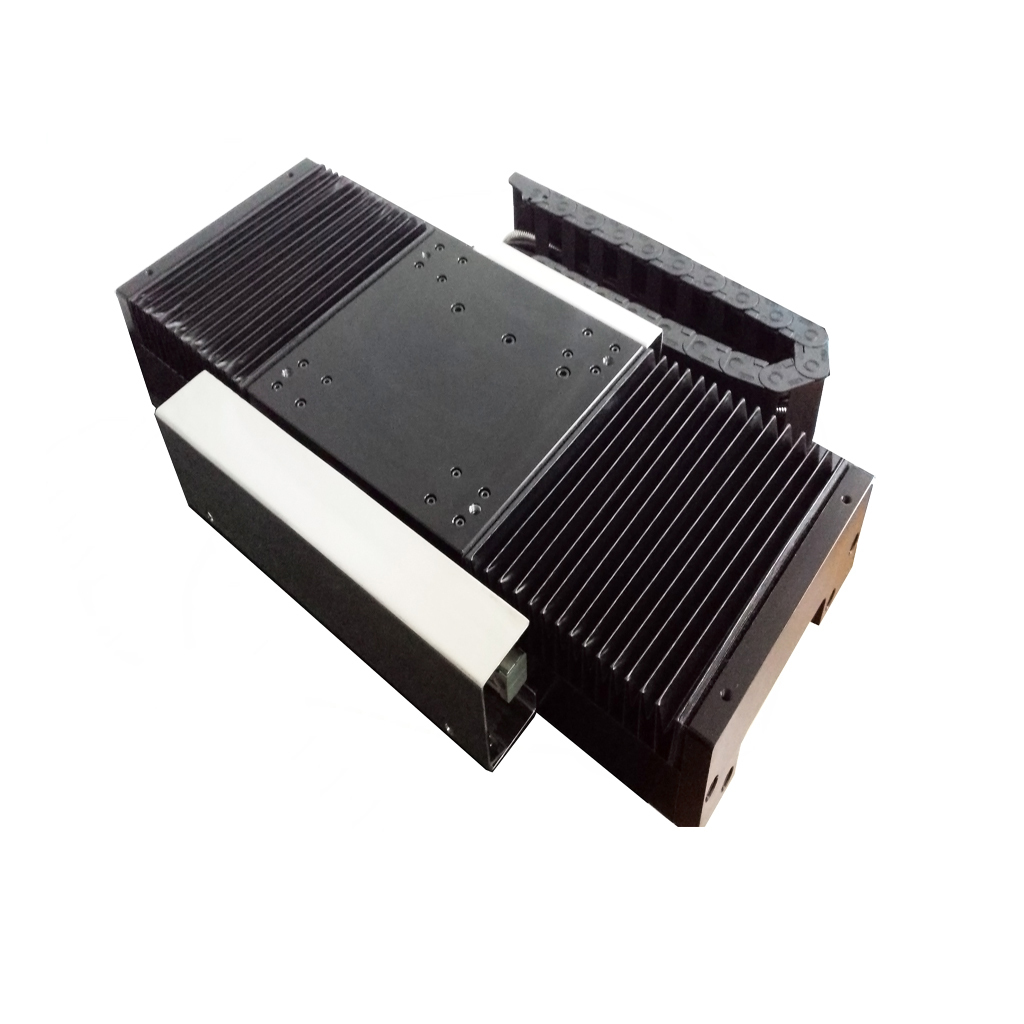

Modules de moteur linéaire en forme de U à forte poussée avec longueurs de course personnalisables
| Lieu d'origine | Jiangsu, Chine |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | ISO9001-2000 |
| Numéro de modèle | Les États membres doivent veiller à ce que les mesures prises soient conformes à l'article 6 du prés |
| Quantité de commande min | 1 pièce |
| Prix | USD 100-200 / Piece |
| Détails d'emballage | Carton de qualité export avec protection en mousse antistatique |
| Délai de livraison | 3 à 5 jours ouvrables pour les échantillons, 15 à 25 jours pour le vrac |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | A négocier |
Détails sur le produit
| Couple de pointe | 120 N | Type de moteur | Modules de moteur linéaire |
|---|---|---|---|
| Constante du champ électromagnétique de retour | 17,6 V/m/s | Courant de crête (LP) | 4.2 A |
| Poids de la bobine | 0,42 kg | Résistance(LL)(R) | 9.4 Ω |
| Couple continu à 25 C | 40 N | Matériel | Alliage d'aluminium |
| Modèle de produit | Les États membres doivent veiller à ce que les mesures prises soient conformes à l'article 6 du prés |
Description de produit
Présentation du produit
Le SUPT MOTION MLCA-0040-135-00 est un induit de moteur linéaire en forme de U conçu pour être compatible avec le stator de la série MLFA (rail magnétique). Il présente une poussée maximale de 120 N, une poussée continue de 40 N, un pas polaire de 30 mm et un poids d'armature de 0,42 kg. Lorsqu'il est utilisé conjointement avec un codeur linéaire, il permet un contrôle de position de haute précision.
Les moteurs linéaires offrent des avantages significatifs, notamment une accélération élevée, des caractéristiques de poussée douces, une conception modulaire, une course librement extensible, un fonctionnement silencieux et des performances sans entretien.
Le moteur linéaire en forme de U utilise une conception sans noyau, éliminant l'attraction magnétique et les effets de crémaillère pour obtenir un mouvement fluide sans jeu. Les rails magnétiques du stator peuvent être connectés indéfiniment, ce qui rend la course théoriquement illimitée ; cela le rend particulièrement adapté aux applications nécessitant un positionnement à longue course et à grande vitesse. Comparés aux entraînements à vis mère, les moteurs linéaires ne nécessitent pas de mécanismes de conversion intermédiaires, ce qui simplifie la structure du système et améliore la bande passante de réponse dynamique.
Avantages du produit
Conception modulaire: Sélection indépendante de composants mobiles et fixes pour une configuration flexible
Extension de course illimitée: Composants fixes extensibles pour s'adapter à toutes les exigences de course
Fonctionnement sans entretien: Entraînement sans contact et sans usure mécanique
Accélération élevéen : Une poussée élevée permet une réponse dynamique élevée
Fonctionnement silencieux: Pas de bruit d'engrenage ou de vis mère
Mots-clés: Moteur linéaire en forme de U, module moteur linéaire, moteur linéaire modulaire, plateforme linéaire à longue course, moteur linéaire à forte poussée
Caractéristiques
| Paramètre | Valeur |
| Poussée maximale | 120 N |
| Poussée continue | 40N |
| Courant de pointe | 4.2A |
| Courant continu | 1,4 A |
| Constante de poussée | 30.4 S.O. |
| Constante de contre-EMF | 17,6 V/m/s |
| Pas de pôle | 30 millimètres |
| Masse du moteur | 0,42kg |
| Paramètres de performance du moteur linéaire | ||||
| Une série--MLCA (dynamique) MLFA (Stator) | ||||
| Modèle/Par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | |
| Force maximale (Fp) | N | 60 | 120 | 240 |
| Courant de crête (LP) | Ampères | 4.8 | 4.2 | 4.2 |
| Force continue (Fc) | N | 20 | 40 | 80 |
| Courant continu (LC) | Ampères | 1.6 | 1.4 | 1.4 |
| Constantes de l'actionneur (conversion de moteur à courant continu/3p)(Ka) | N/O | 5,65 | 7.9 | 11.2 |
| Poussée constante (LL)(Kf) | N/ampères | 15.3 | 30.4 | 60,3 |
| Constante EMF arrière(LL)(Ko) | V/m/sec | 8.8 | 17.6 | 34,8 |
| Constante électrique (Te) | MS | 0,3 | 0,3 | 0,3 |
| Résistance(LL)(R) | @25℃Ω | 4.8 | 9.4 | 19.2 |
| Inductance(LL)(l) | mh | 1,51 | 3 | 6 |
| Coefficient de transfert de chaleur (Rth) | ℃/W | *3.9 | *1.9 | **1.3 |
| Température maximale de la bobine (Tmax) | ℃ | 120 | 120 | 120 |
| Pas de pôle magnétique (2T) | mm | 30 | 30 | 30 |
| Poids du déménageur | Kilogrammes | 0,24 | 0,42 | 0,82 |
Application
Plateformes de transfert de plaquettes semi-conductrices
Équipement d'inspection à écran plat (FPD)
Lignes de production de technologie de montage en surface (SMT) pour composants électroniques
Platines XY pour la découpe et la gravure au laser
Systèmes de tri logistique et de manutention des matériaux
Notes de personnalisation: Ce produit prend en charge la personnalisation de la longueur de course, des valeurs de poussée et des configurations des rails de guidage, et peut être intégré à des codeurs optiques ou à des capteurs à effet Hall selon les besoins.
