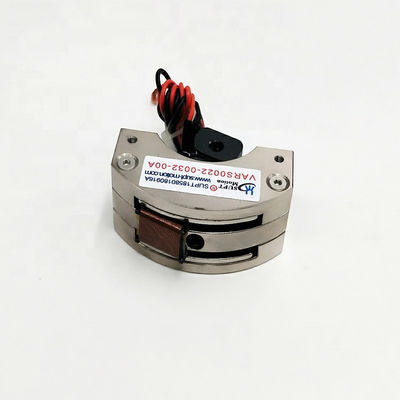

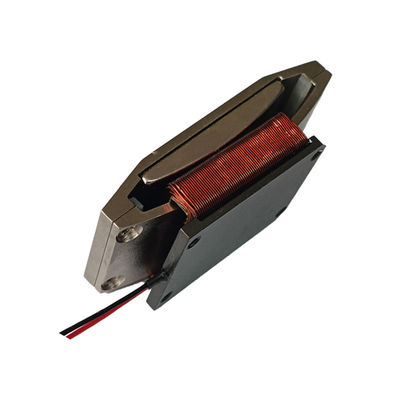

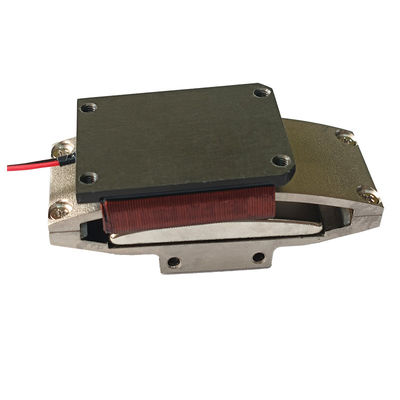

Moteur à bobine mobile rotatif VARS0350 Haute Stabilité Actionneur oscillant 3,5 Nm 60 degrés

Présentation du produit

Le VARS0350-060-00A est un moteur à bobine mobile rotatif de type pivotant, conçu pour les tâches de positionnement et de stabilisation à grand angle nécessitant un couple élevé. À 25 °C, ce moteur à bobine mobile rotatif délivre un couple de pointe de 3,5 N·m et un couple continu de 1,14 N·m sur une plage de course totale exceptionnellement large de 60 degrés, avec une tension d'alimentation maximale de 25,8 V.
La bobine mobile pèse 115 grammes et le corps de l'actionneur mesure 115 × 65 × 54,5 millimètres. Comme tous les moteurs à bobine mobile de la série VARS, la bobine se déplace directement dans le champ magnétique, conférant à l'appareil une relation couple-courant linéaire sans jeu ni effet de créneaux, même à de tels niveaux de puissance élevés.
Ce modèle de moteur à bobine mobile est spécialement conçu pour les systèmes rotatifs nécessitant un mouvement à grand angle tout en supportant des charges lourdes, tels que les grands miroirs de direction, les vannes industrielles, les mécanismes d'amortissement et les portiques de positionnement. La construction robuste en aluminium et la grande surface de contact des roulements garantissent une grande stabilité du couple nominal, tandis que la durée de vie de 10 000 heures maintient le coût total de possession des équipements fonctionnant en continu à un niveau bas.

Solution

Les actionneurs rotatifs à grand angle dans les équipements industriels s'appuient généralement sur des servomoteurs équipés de réducteurs harmoniques ou à courroie. Bien que ces composants fournissent du couple, ils introduisent du jeu, de la compliance et des erreurs périodiques, ce qui réduit la stabilité du positionnement et nécessite une maintenance fréquente dans les environnements poussiéreux ou à taux de cycle élevé.
Le VARS0350-060-00A remplace la combinaison d'un moteur et d'un réducteur par un seul élément à entraînement direct. La bobine génère instantanément un couple proportionnel au courant appliqué, permettant à la boucle de contrôle d'obtenir un mouvement fluide et très stable sur toute la plage de mouvement de 60 degrés.
Avec un couple de pointe de 3,5 N·m et un couple continu de 1,14 N·m, cet actionneur rotatif peut accélérer rapidement des charges à inertie élevée et résister aux perturbations externes pour maintenir une position stable sans nécessiter de freinage mécanique.
Sa capacité de course étendue élimine le besoin de réducteurs à plusieurs tours dans de nombreuses applications, tandis que le couplage magnétique sans jeu améliore la répétabilité bidirectionnelle dans des processus tels que le dosage de vannes, le pointage d'antennes et le contrôle de cardans de miroirs. Sans composants de transmission sujets à l'usure, cette solution réduit les temps d'arrêt et simplifie la maintenance, ce qui est particulièrement important pour les équipements fonctionnant 24h/24 et 24h/24 dans les usines, les véhicules ou les bancs d'essai aérospatiaux.

Spécifications

Application

Cet actionneur à bobine mobile peut servir d'actionneur de positionnement de miroir dans les systèmes laser à grande ouverture, les guides de faisceau de télescope et les supports de suivi optique, ainsi que d'actionneur de vanne rotative pour le dosage de carburant, de liquide de refroidissement et de gaz de procédé. Sa course de 60 degrés et sa grande stabilité le rendent également adapté à une utilisation comme actionneur d'amortissement dans le contrôle des vibrations structurelles, les systèmes de positionnement rotatif dans les machines-outils et les actionneurs de commande de vol dans les véhicules aériens sans pilote (UAV).
Ce moteur à bobine mobile est largement utilisé dans les industries des semi-conducteurs, de l'automobile, de l'industrie et de l'aérospatiale, et peut être employé partout où une plateforme rotative à grand angle, à couple élevé et sans jeu est requise. Dans sa plage de couple continu nominale, le moteur prend en charge l'oscillation continue, ce qui le rend adapté au balayage et aux tests de contour ; son boîtier robuste peut résister aux chocs et aux vibrations dans les environnements d'installation mobiles.

FAQ

Q1 : Quelles charges le VARS0350-060-00A peut-il entraîner ?

Avec un couple de pointe de 3,5 N·m et un couple continu de 1,14 N·m à 25 °C, l'actionneur entraîne des miroirs, des vannes et des portiques à inertie modérée. L'accélération exacte dépend de l'inertie de la charge et du courant disponible du pilote.

Q2 : Quelle est la course totale de ce modèle ?

La course totale est de 60 degrés, l'une des plus larges de la série VARS. Pour les applications nécessitant une plage plus petite, des limitations d'angle mécaniques et électriques sont disponibles.

Q3 : Comment la haute stabilité est-elle obtenue en position de maintien ?

La stabilité provient du principe d'entraînement direct par bobine mobile : le couple est proportionnel au courant sans friction, jeu ou créneaux, de sorte qu'un contrôleur en boucle fermée peut maintenir l'arbre rigidement à n'importe quel angle dans la course sans oscillation.

Q4 : Quels sont les délais de livraison et les options de personnalisation ?

La quantité minimale de commande est de 1 pièce. Les échantillons sont livrés en 3 à 5 jours ouvrables et les commandes de production en 15 à 25 jours. Une course, une tension d'alimentation, une configuration d'arbre et des dimensions de montage personnalisées sont disponibles pour les exigences OEM.
