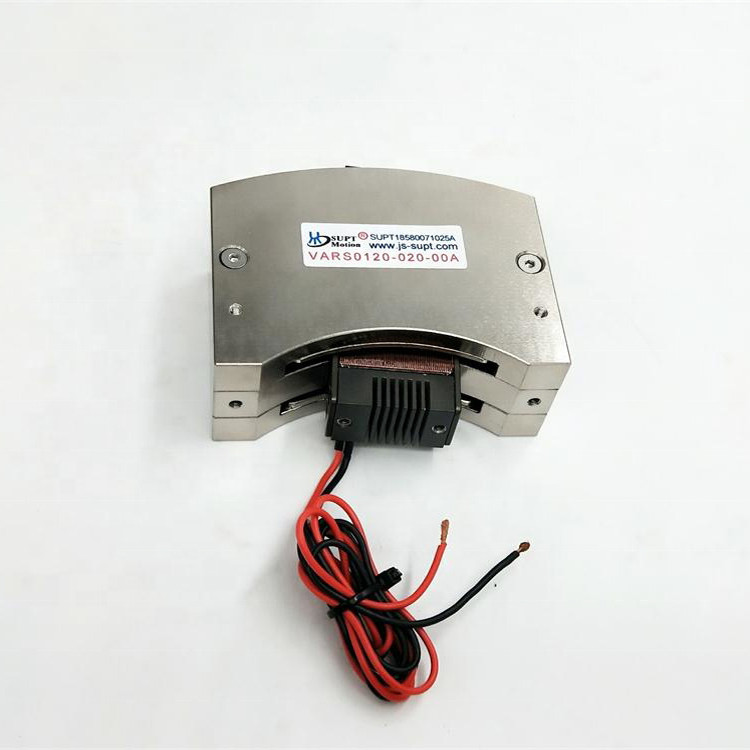

Système de positionnement d'angle Moteur rotatif à bobine vocale Moteur oscillant de haute précision
| Lieu d'origine | Jiangsu, Chine |
|---|---|
| Nom de marque | SUPT |
| Certification | ISO9001 |
| Numéro de modèle | VARS0120-020-00A |
| Quantité de commande min | ≥1 |
| Prix | $270.00/pieces >=1 pieces |
| Détails d'emballage | & de carton ; moteur de bobine acoustique de boîte en bois |
| Délai de livraison | 1-5 produits 5-7 jours d'expédition, échantillons 3-5 jours, en vrac à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 2000 morceaux/morceaux par Moteur de bobine acoustique de mois |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Garantie | 3 mois à 1 an | Utilisation | BATEAU, voiture, vélo électrique, ventilateurs médicaux, projet optique, équipement laser, semi-cond |
|---|---|---|---|
| Le type | Micro moteur | Le couple | 1 N.M |
| Construction | Magnéte permanent | Commutation | Le pinceau |
| Protégez la fonctionnalité | Entièrement fermé | Velocité (RPM) | Vitesse élevée |
| Courant continu (A) | 3.5 | Efficacité | IE 1 |
| Couple maximal (nanomètre) | 1.2 | Pour les véhicules à moteur à combustion | 20 |
| moteurs vibrants (v) | 8.4 | Couple continu (nanomètre) | 1.2 |
| Constante de champ électromagnétique arrière ((L-L) ((Kb) | 0,67 | Poids de la bobine (g) | 65 |
| Longueur (millimètre) | 80 | Taille (millimètre) | 32 |
| Port | Moteur de bobine acoustique de Changhaï | ||
| Mettre en évidence | Moteur à bobine vocale rotative de positionnement par angle prioritaire,3.5A Moteur à bobine vocale rotative,Actuateur à bobine vocale rotative 3.5A |
||
Description de produit
Système de positionnement par angle prioritaire bobines vocales pour la détection de l'assemblage automobile
Description du produit
Les moteurs à bobine vocale ont des applications dans les systèmes de positionnement d'angle prioritaire pour l'inspection de l'assemblage automobile.Ce système est généralement utilisé sur les chaînes de production automobile pour assurer la bonne position et le positionnement de divers composants pendant le processus d'assemblageLe moteur à bobine vocale joue un rôle crucial dans le contrôle et le positionnement précis de ce système.
Dans le système de positionnement par angle prioritaire pour l'inspection des ensembles automobiles, le processus d'application des moteurs à bobine vocale peut être le suivant:
1Détection des capteurs: tout d'abord, le capteur transmet les données surveillées au système de commande.angle, forme et autres informations sur les composants.
2Analyse du système de commande: le système de commande analyse les données fournies par les capteurs pour déterminer si des ajustements ou le positionnement des composants sont nécessaires.Si un composant n'est pas dans la bonne position ou l'angle, le système déclenchera l'opération de correction correspondante.
3. Contrôle du moteur à bobine vocale: lors du réglage de la position ou de l'angle des composants, le moteur à bobine vocale est activé.Il va générer un champ magnétique basé sur le signal de commande pour conduire la bobine, générant force et mouvement, provoquant des ajustements mineurs aux composants.
4Position et étalonnage: le mouvement du moteur à bobine vocale positionne les composants à la position et à l'angle corrects.Le processus de positionnement et de correction est généralement effectué plusieurs fois jusqu'à ce que le composant atteigne la position et l'angle souhaités.
5Détection et confirmation: après avoir terminé le positionnement et l'étalonnage,le système utilisera à nouveau des capteurs pour détecter la position et l'angle des composants afin d'assurer la précision du réglageSi nécessaire, le système peut effectuer des opérations d'étalonnage à plusieurs reprises jusqu'à ce que la position des composants réponde aux exigences.
Paramètres techniques:

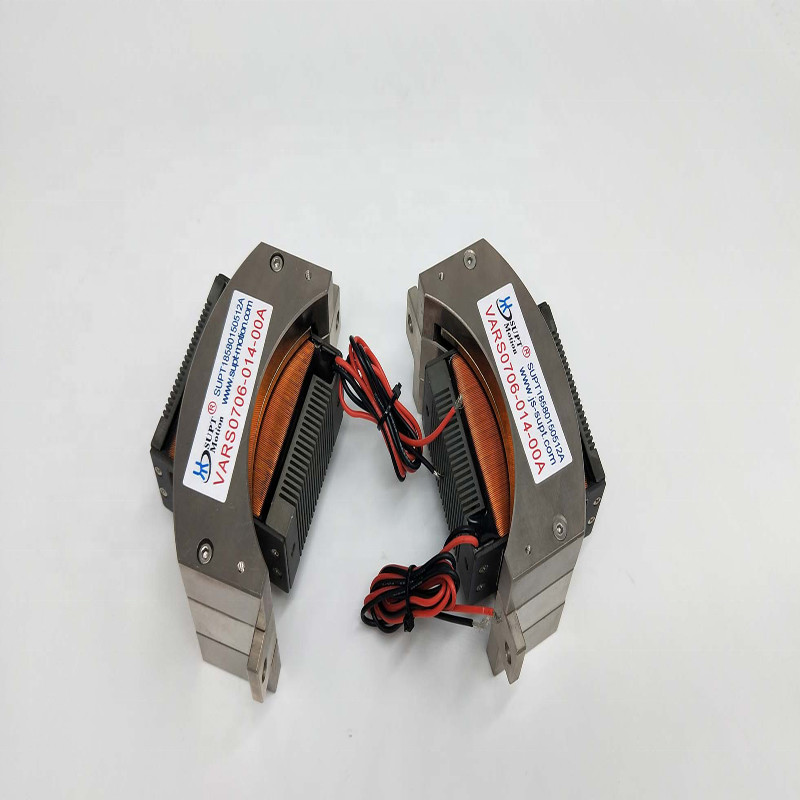

| Série VARS de moteur à bobine vocale de type swing | ||||||||
| Modèle | Le couple maximal ((N-M) | Le couple continu25°C ((N-M) | Voyage maximal (mm) | Voltage (V) | Constante de champ électromagnétique arrière ((V/m/S) | Poids de la bobine (g) | Largeur*hauteur (mm) | Longueur ((mm) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8 fois 26.1 | 35.00 |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| Le système d'avertissement doit être conforme à l'annexe V. | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6 fois 30.3 | 82.00 |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce. | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9 fois 30.6 | 75.00 |
| Le nombre d'équipements à l'intérieur de l'équipement doit être déterminé en tenant compte de l'évolution de l'équipement. | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| Le nombre d'unités d'équipement est déterminé par le système de mesure. | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65 fois 54.5 | 115.00 |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
Applications:
Les produits de type swing sont généralement utilisés dans la technologie laser dans le localisateur de miroir, le frein de soupape de type swing,Système de positionnement de type balancement et contrôleur de vol, etc. , il concerne l'industrie des semiconducteurs, l'automatisation et l'aviation.Le moteur à bobine vocale oscillante est un dispositif qui peut convertir l'énergie électrique en énergie mécanique et réaliser un mouvement linéaire et un angle d'oscillation limitéIl utilise l'interaction des pôles magnétiques dans un champ magnétique généré par un champ magnétique permanent ou un conducteur de bobine électrifié pour produire un mouvement régulier.Les actionneurs rotatifs ont pris la technologie de l'actionneur linéaire rectangulaire et thermique courbé pour fournir un système de positionnement à angle limité haute résolution.
Il est largement utilisé dans les produits de semi-conducteurs, les tests de précision et la détection, les bateaux, les voitures, les vélos électriques, les drones, l'impression 3D, le microscope, les robots, les ventilateurs médicaux, les projets optiques.
