VARS0077 Moteur à bobine mobile rotatif à haute accélération 0,77 Nm actionneur oscillant 20 degrés

Vue d'ensemble du produit

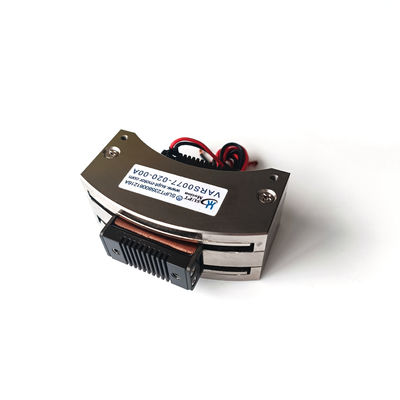

Le VARS0077-020-00A est un moteur à bobine vocale rotative de type swing à haute accélération fabriqué par SUPT MOTION, adapté aux applications nécessitant un déplacement angulaire extrêmement rapide sur une course courte.À 25 °C, ce moteur à bobine vocale de type swing fournit un couple de pointe de 0,77 N·m et un couple continu de 0,63 N·m, avec une course totale de 20 degrés et une tension d'entraînement maximale de 6,7 V.
La bobine en mouvement pèse 66 grammes et ses dimensions globales sont de 75 × 50 × 30 millimètres.ou pinceaux entre l'entrée électrique et la sortie mécanique, de sorte que chaque ampère de courant est directement converti en couple sans être affecté par les retards du système de transmission.
Cet actionneur swing est conçu pour des mouvements courts, rapides et très répétitifs où le débit est critique.La combinaison d'un couple de pointe élevé et d'une masse modérée entraîne une accélération angulaire qui permet des mécanismes de pick-and-place, des portes de tri et des éléments de balayage pour compléter chaque cycle en quelques millisecondes, tandis que le boîtier en aluminium robuste assure la rigidité du composant pendant le fonctionnement à grande vitesse.

Solution

Les machines de production rapide perdent souvent du temps de cycle à cause d'actionneurs qui se déplacent trop lentement ou qui résonnent après chaque étape.Les steppers et les petits moteurs CC avec boîtes de vitesses ajoutent tous des retards de conformité et de réglage qui limitent le nombre d'opérations par minute qu'une machine peut effectuer.
Le VARS0077-020-00A résout le problème avec une topologie de bobine vocale à haute accélération.le moteur peut être entraîné avec des profils de courant agressifs pour accélérer rapidementLe coup de 20 degrés est un voyage pratique pour les rétroviseurs, les volets de tri,d'une puissance de sortie supérieure ou égale à 50 W.
L'absence de réduction mécanique signifie également qu'il n'y a pas de réaction pour exciter des vibrations et aucune partie lubrifiée pour se dégrader sur des millions de cycles.En fonctionnement continu, le moteur fonctionne dans son 0.63 N·m enveloppe de couple continu, et la courte trajectoire thermique à travers le cadre en aluminium maintient la température d'enroulement sous contrôle.un axe rotatif répétable et sans entretien, facile à intégrer aux servo-conducteurs standard.

Les spécifications

Application du projet

Les utilisations typiques comprennent les miroirs déflecteurs à haute fréquence dans le traitement laser, les éléments oscillants dans les lignes d'impression et d'emballage, les portes de tri à grande vitesse,les navettes d'alimentation et les sondes d'essai qui doivent passer rapidement entre les positions de mesureL'actionneur est également utilisé dans les valves rotatives et les actionneurs d'amortissement, les systèmes de positionnement rotatif et les actionneurs de contrôle de vol dans les secteurs des semi-conducteurs, de l'automobile, de l'industrie et de l'aérospatiale..
Pour chacune de ces applications, la course de 20 degrés est suffisamment longue pour déplacer un levier, une pale ou un miroir à travers sa portée utile,Alors que l'accélération élevée maintient le temps mort entre les commandes extrêmement courtL'appareil fonctionne également bien dans les fonctions d'oscillation continue telles que le dithering et l'annulation des vibrations.dont la construction à contre-réaction zéro évite les chocs et l'usure qui raccourcissent la durée de vie des liaisons mécaniquesLes limites de course personnalisées, la tension de bobine et les interfaces de montage peuvent être conçues pour les fabricants d'équipements d'origine.

Questions fréquentes

Q1: À quelle vitesse le VARS0077-020-00A peut-il se déplacer?

Avec un couple de pointe de 0,77 N·m entraînant une bobine de 66 g, l'actionneur obtient une accélération angulaire très élevée,et les mouvements à courte durée typiques se déposent dans la faible plage de millisecondes lorsqu'ils sont utilisés avec un servo-conducteur en mode courant.

Q2: Quel est le coup total?

La course totale standard est de 20 degrés. Des arrêts d'extrémité mécaniques et des limites d'angle basées sur le contrôleur peuvent être fournis pour les applications nécessitant un déplacement plus petit ou une position centrale définie.

Q3: Peut-il fonctionner en oscillation continue?

Oui, l'oscillation bidirectionnelle continue est autorisée dans la limite du couple nominal continu de 0,63 N·m à 25 °C, ce qui couvre les tâches de dithering, de balayage et d'amortissement des vibrations sans surchauffe.

Q4: Pourquoi ce moteur n'a-t-il aucune réaction?

La bobine entraîne la sortie directement à l'intérieur du champ magnétique, de sorte que la conception ne contient pas d'engrenages, de courroies ou d'accouplements.pas par ajustement.

Q5: Quelles sont les options de livraison et de support disponibles?

La quantité minimale de commande est de 1 pièce. Les échantillons sont expédiés en 3 à 5 jours ouvrables et les commandes de production en 15 à 25 jours.
