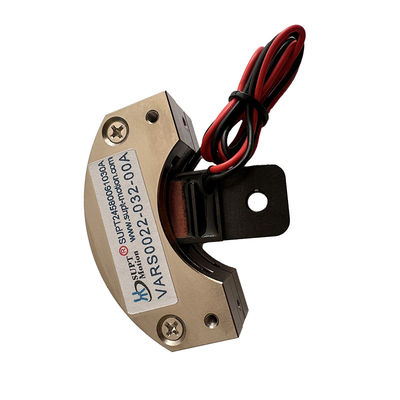

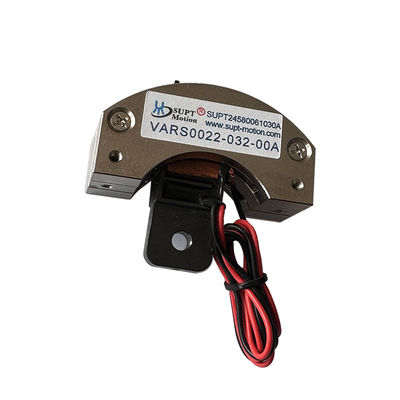

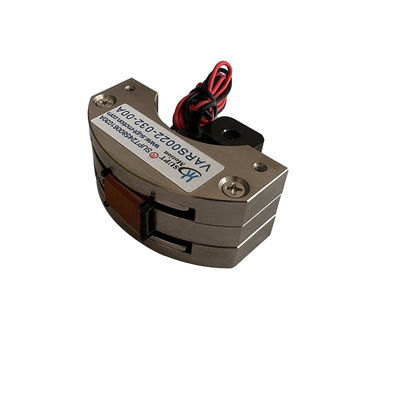

Moteur à bobine mobile rotatif de taille micro VARS0022 Haute stabilité actionneur 0,22 Nm 32 degrés

Vue d'ensemble du produit

Le VARS0022-032-00A est un moteur à bobine vocale rotative de type swing compact introduit par SUPT MOTION, spécialement conçu pour un positionnement angulaire précis dans des espaces confinés.Ce moteur à bobine vocale rotative fournit un couple de 0.22 N·m et un couple continu de 0,12 N·m sur une portée totale de 32 degrés, avec une tension d'entraînement maximale de 15,5 V.
Mesurant seulement 60 × 60 × 36 mm et avec une bobine en mouvement pesant seulement 21,5 grammes, ce moteur est actuellement l'un des actionneurs rotatifs à angle limité les plus légers disponibles pour les applications de qualité d'instrument.Grâce à sa conception à entraînement direct, le rotor répond instantanément aux commandes de courant et est exempt des problèmes de réaction commune dans les moteurs à engrenages.
Comme le couple augmente linéairement avec le courant et qu'il n'y a pas d'usure du pinceau, cet actionneur à bobine vocale assure un mouvement lisse et répétable tout au long de sa durée de vie nominale de 10 000 heures.Le boîtier en alliage d'aluminium offre une excellente dissipation de chaleur et protège les ensembles de bobines et d'aimants dans les environnements industriels et de laboratoire.

Solution

Les concepteurs d'instruments compacts ont souvent besoin d'une plate-forme rotative suffisamment petite pour être montée à côté de composants optiques ou de capteurs, mais suffisamment stable pour maintenir son angle pendant les mesures.Les moteurs à micro-étape ajoutent non seulement du poids, mais consomment également un courant de maintien continu et génèrent une ondulation de cogging qui interfère avec les charges utiles sensibles.
Le VARS0022-032-00A offre une alternative: un microactionneur intégré et très stable. La bobine est entraînée directement dans le champ magnétique, de sorte que le moteur n'a pas de contre-effet et n'a pas de couple de maintien;la faible masse mobile assure une fréquence de résonance mécanique suffisamment élevéeLe couple de maintien est fourni par voie électromagnétique et ne nécessite qu'un courant continu modéré pour être maintenu,permettant au système d'obtenir un verrouillage angulaire rigide sans nécessiter de freinage mécanique.
Cette solution permet aux ingénieurs de construire une boucle de positionnement angulaire très stable en utilisant seulement trois composants: l'actionneur, un amplificateur de courant et un capteur d'angle.La constante de couple prévisible simplifie le processus de réglage, et à mesure que les projets s'amplifient, le même code de contrôle peut être réutilisé sur des racks VARS de différentes tailles.et un axe de mouvement sans entretien capable de répondre aux attentes de précision des équipements optiques et d'essai modernes.

Les spécifications

Application du projet

Ce moteur à bobine vocale rotative de petite taille s'adapte aux applications où l'espace de la carte est mesuré en millimètres: roues de filtre optique, stabilisateurs de cardan miniatures, mécanismes d'aide à la mise au point automatique,autres appareils pour la fabrication de lampes à incandescenceIl est également utilisé dans les outils de manutention de semi-conducteurs, l'automatisation de laboratoire et les instruments médicaux qui nécessitent un petit stade angulaire propre avec une grande stabilité.
Le déplacement de 32 degrés couvre le balayage nécessaire à la plupart des mécanismes d'alignement et de commutation des capteurs, tandis que la bobine légère permet des mouvements doux et sans oscillation qui ne secouent pas les composants voisins.Dans les applications de vannes rotatives et d'amortissement, le moteur assure une modulation fluide du couplePour les clients qui ont besoin d'une empreinte différente, il est utilisé comme un indicateur précis à angle limité.SUPT MOTION offre la même technologie de bobine vocale de type swing dans des tailles de cadre allant de la miniature aux classes industrielles à couple élevé.

Questions fréquentes

Q1: Quelle est la compacité du VARS0022-032-00A?

Le cadre extérieur mesure 60 × 60 × 36 mm et la bobine mobile ne pèse que 21,5 g, ce qui la rend adaptée à l'installation à l'intérieur d'instruments portatifs,modules optiques et ensembles d'automatisation compacts.

Q2: Qu'est-ce qui rend ce moteur stable à un angle fixe?

Une grande stabilité résulte de la conception de la bobine vocale à entraînement direct: le couple est proportionnel au courant, il n'y a pas de frottement ou de contre-réaction dans la trajectoire d'entraînement,et la bobine à faible inertie permet à la boucle de servo de maintenir l'angle commandé fermement sans cycles de limite ou de dérive.

Q3: Le moteur peut-il osciller en continu?

Oui, dans le couple nominal continu de 0,12 N·m à 25 °C, l'actionneur peut fonctionner en oscillation bidirectionnelle continue pour les tâches de balayage, de dithering ou de pompage.d'une épaisseur n'excédant pas 1 mm.

Q4: Quel dispositif de rétroaction doit être utilisé?

Un encodeur optique, un encodeur magnétique ou un capteur capacitif peuvent être montés sur l'arbre de sortie en fonction de la résolution requise.la plupart des méthodes de servo-tuning standard s'appliquent.

Q5: La personnalisation est-elle disponible pour ce modèle?

L'angle de course, la tension d'entraînement, la terminaison de la bobine, les détails de l'arbre et les trous de montage peuvent être adaptés pour les programmes OEM.La commande minimale est de 1 pièce et les échantillons sont généralement expédiés dans les 3-5 jours ouvrables.
