Moteur à bobine mobile rotatif VARS0042 Contrôle rapide du miroir Actionneur 0,42 Nm 40 degrés

Aperçu du produit

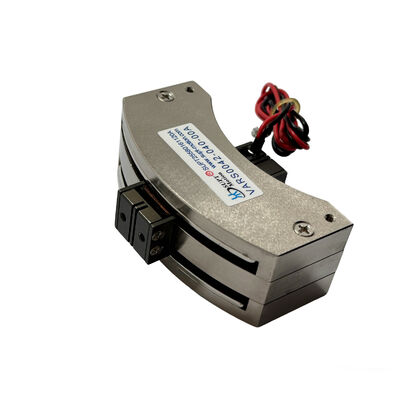

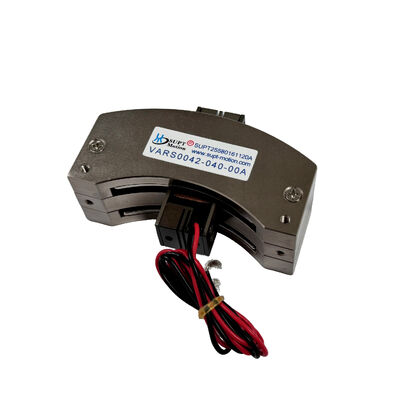

Le VARS0042-040-00A est un moteur à bobine mobile rotatif de type pivot développé par SUPT MOTION pour un mouvement à entraînement direct et à angle limité. À 25 °C, ce moteur à bobine mobile de type pivot offre un couple maximal de 0,42 N·m et un couple continu de 0,38 N·m sur une plage de course totale de 40 degrés, avec une tension d'alimentation maximale nominale de seulement 3,5 V.
La bobine mobile ne pèse que 38 grammes et tourne dans le champ magnétique sans avoir besoin d'engrenages, de courroies ou de balais ; par conséquent, l'arbre de sortie répond presque instantanément au courant d'alimentation, et il n'y a aucun jeu mécanique. Ses dimensions de cadre sont de 82 × 53,6 × 30,3 millimètres, ce qui permet de l'installer dans des modules optiques et des têtes de balayage compacts.
Cet actionneur pivot est basé sur le principe d'un moteur à couple à angle limité : le couple généré est proportionnel au courant de la bobine, conférant à l'appareil des caractéristiques linéaires intrinsèques faciles à contrôler et exemptes d'effets de créneaux.

Solution

Les systèmes de guidage et de balayage de faisceaux imposent des exigences strictes aux actionneurs angulaires : les miroirs doivent atteindre leurs positions commandées rapidement, se stabiliser sans oscillation et maintenir leurs angles avec une grande stabilité pendant le fonctionnement du laser. Aux fréquences de commutation utilisées dans les contrôleurs de galvanomètres, les motoréducteurs et les moteurs pas à pas rencontrent souvent des problèmes tels que le jeu, la résonance et la surchauffe.
Le VARS0042-040-00A répond à ces exigences grâce à son architecture de bobine mobile sans cadre. En raison de la relation proportionnelle entre le couple et le courant, combinée à sa faible masse, cet actionneur pivot atteint une accélération extrêmement élevée pour sa taille et, lorsqu'il est utilisé avec un pilote en mode courant, peut atteindre l'angle cible en quelques millisecondes.
Comme il n'y a pas de mécanisme de réduction mécanique, le jeu est nul ; par ailleurs, la faible tension de bobine de 3,5 V maintient une faible consommation d'énergie, permettant au moteur de rester froid pendant le balayage continu.
Les concepteurs de systèmes peuvent fermer la boucle autour de la position fermée de l'actionneur à l'aide d'un encodeur ou d'un capteur capacitif, réalisant ainsi un mouvement angulaire fluide et répétable sur toute la plage de 40 degrés. Ses caractéristiques de couple linéaires simplifient le processus de réglage servo et éliminent le besoin de tables de compensation complexes, réduisant ainsi le temps de développement pour les applications de contrôle de miroirs à haute vitesse.

Spécifications

Application

Le VARS0042-040-00A est généralement installé comme actionneur de position de miroir dans divers types d'équipements de technologie laser, y compris les scanners à galvanomètre pour le marquage et la gravure laser, les dispositifs de guidage de faisceau pour la découpe et le soudage laser, les commutateurs optiques et les modules de guidage LiDAR. Sa large course de 40 degrés et sa faible tension d'alimentation le rendent également très recherché dans les industries des semi-conducteurs, de l'automobile, de l'industrie et de l'aérospatiale pour être utilisé comme vannes rotatives et actionneurs d'amortissement, systèmes de positionnement rotatif et actionneurs de commande de vol.
Dans toutes les applications ci-dessus, cet actionneur offre les mêmes avantages : contrôle rapide du miroir avec des temps de stabilisation de l'ordre de la milliseconde, couple de maintien stable capable de résister aux vibrations externes et un corps compact qui simplifie les agencements de bancs optiques. Le moteur peut supporter une oscillation bidirectionnelle continue dans sa plage de couple continu, ce qui le rend adapté aux applications de gigue, de suivi et de balayage. SUPT MOTION prend en charge la personnalisation OEM des limites de course, de la poussée, de la longueur du câble et de la géométrie de montage pour les projets en volume.

FAQ

Q1 : Quelle est la course totale de ce moteur à bobine mobile rotatif ?

Le VARS0042-040-00A offre une course totale de 40 degrés. La course mécanique peut être réduite ou l'angle électrique limité par le contrôleur pour les applications nécessitant une plage de travail plus petite.

Q2 : Ce moteur peut-il piloter un miroir de guidage rapide ?

Oui. La bobine à entraînement direct et la masse mobile de 38 g donnent des constantes de temps mécaniques très courtes, de sorte que le miroir se stabilise rapidement après chaque mouvement. Avec un contrôleur en boucle fermée et un capteur de position, un contrôle de miroir rapide et répétable est réalisable dans les systèmes de balayage laser et de stabilisation de faisceau.

Q3 : Pourquoi la tension maximale n'est-elle que de 3,5 V ?

La bobine est bobinée pour un fonctionnement à basse tension et à courant élevé afin de minimiser la chaleur et les interférences électromagnétiques dans les équipements optiques sensibles. Un simple amplificateur linéaire ou un pilote PWM de 3,5 V et le courant de crête requis est suffisant, et SUPT MOTION peut conseiller sur le choix du pilote.

Q4 : Cet actionneur présente-t-il du jeu ou des créneaux ?

Non. Il n'y a pas d'engrenages, de courroies ou d'autres éléments de transmission entre la bobine et la sortie, de sorte que le jeu et le couple de créneaux sont éliminés structurellement. La répétabilité du positionnement est limitée uniquement par le capteur de rétroaction et le montage mécanique.

Q5 : Quelles sont les conditions de commande et de personnalisation ?

La quantité minimale de commande est de 1 pièce, avec une livraison d'échantillons en 3 à 5 jours ouvrables et une production en masse en 15 à 25 jours. La course, la tension d'alimentation, la résistance de la bobine, le câble et les dimensions de montage peuvent être personnalisés pour les projets OEM.
