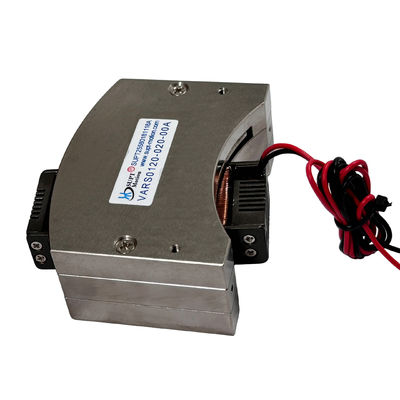

VARS0120 Moteur à bobine mobile rotatif Haute Accélération Jeu nul 1,2 Nm

Vue d'ensemble du produit

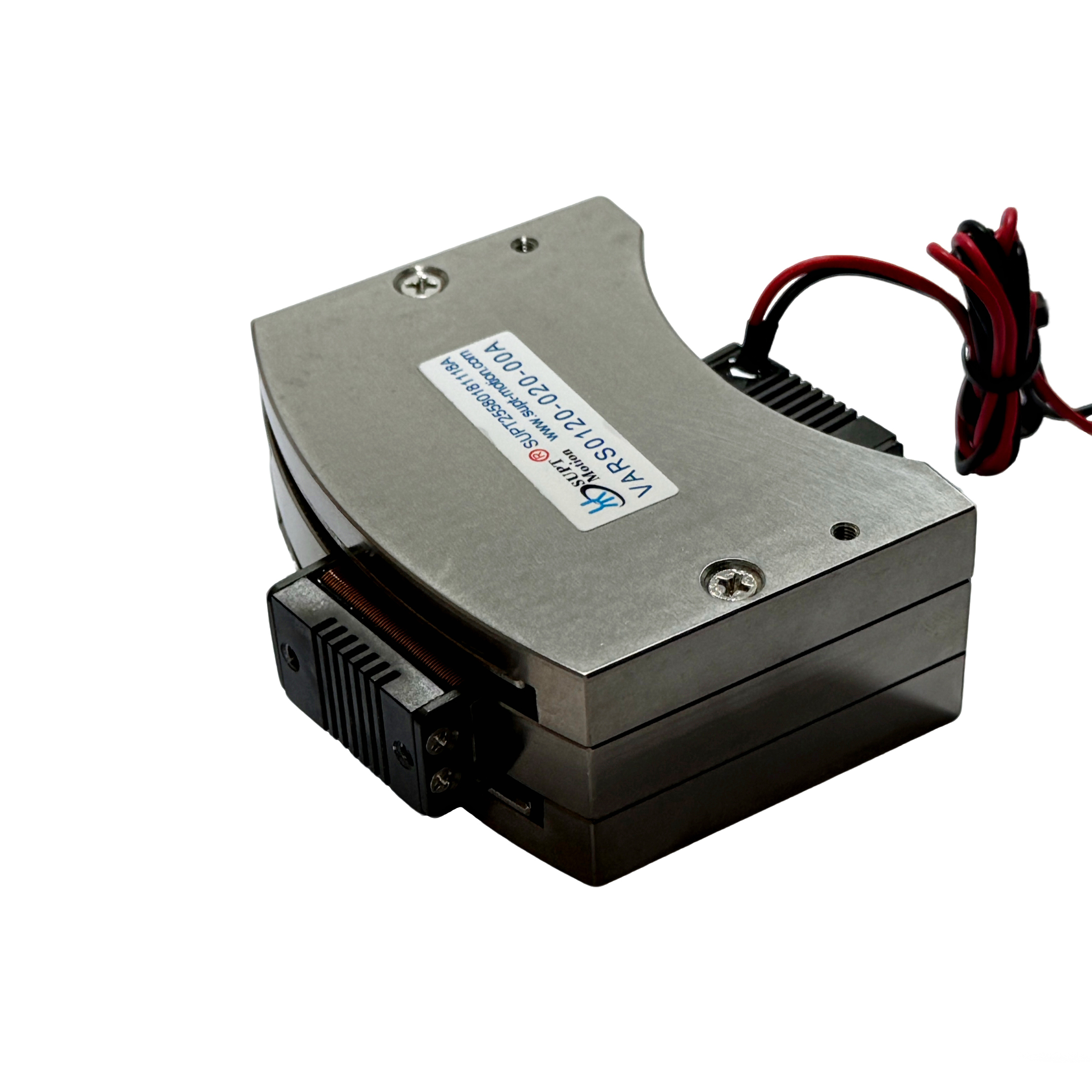

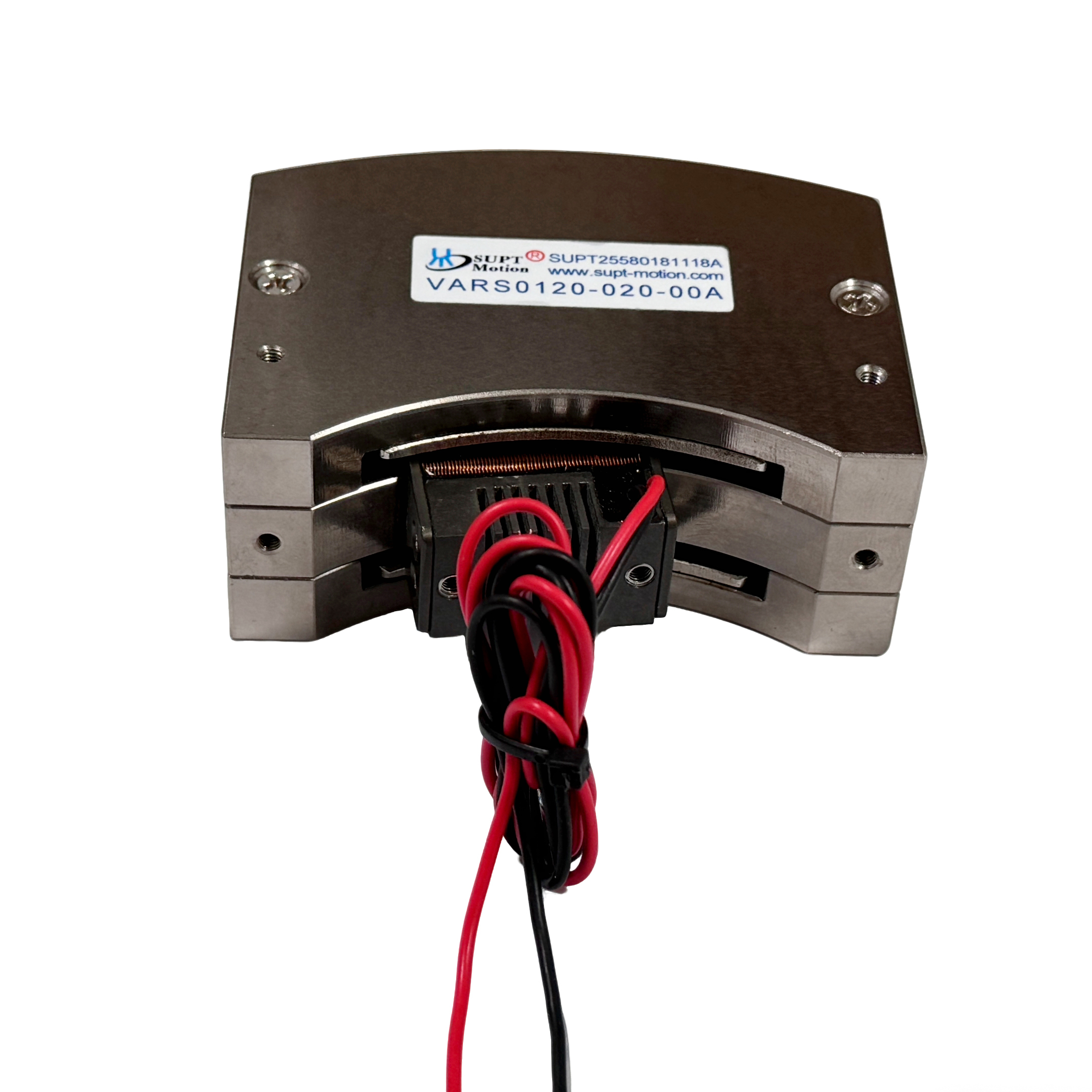

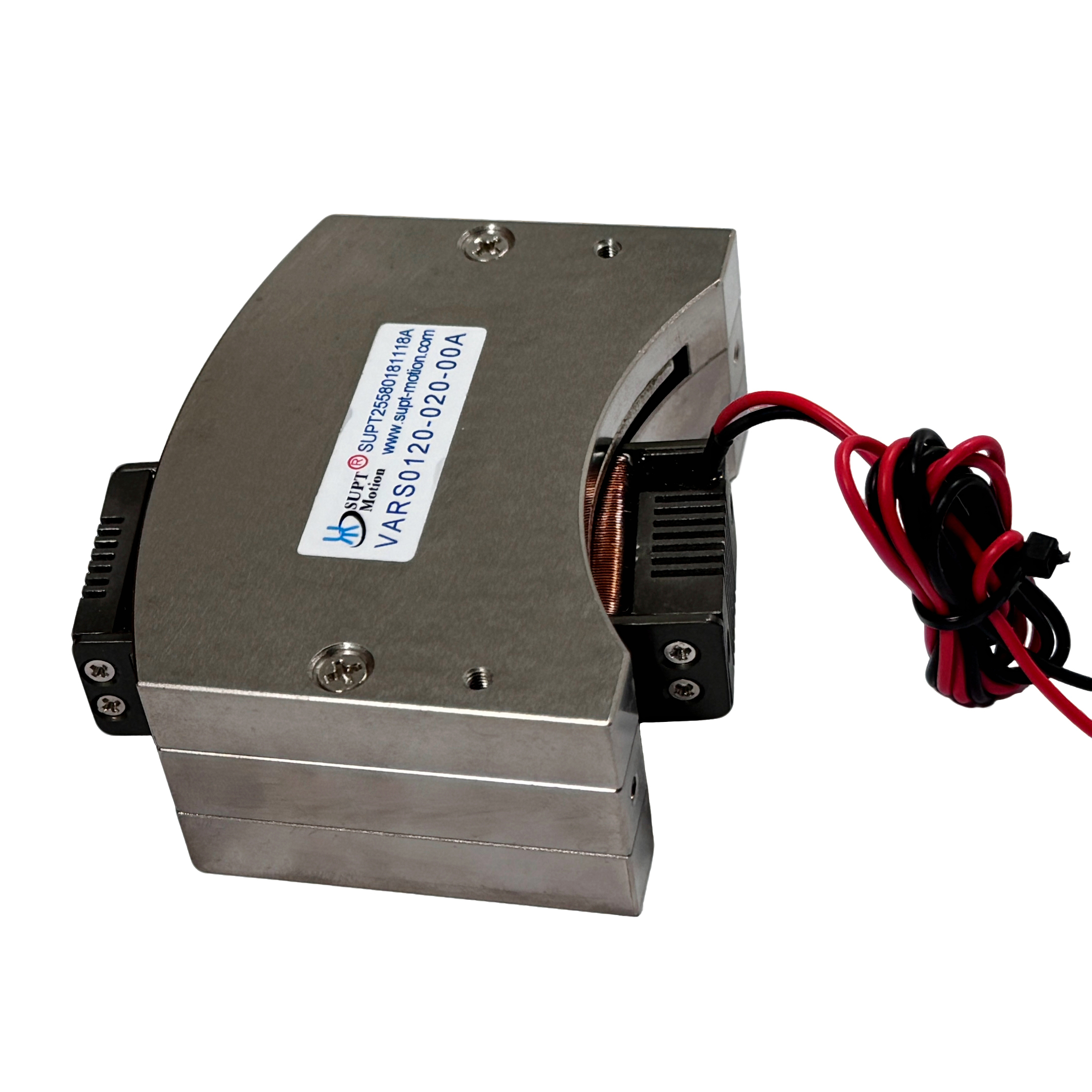

Le VARS0120-020-00A est un actionneur oscillant à haute accélération de la série SUPT MOTION VARS.2 N·m et couple continu de 0.5 N·m sur une plage de course totale de 20 degrés, avec une tension de traction maximale de 8,4 V.
La bobine vocale ne pèse que 65 g et le boîtier du moteur mesure 81 × 73,4 × 32 mm.permettant à l'actionneur d'atteindre la position commandée en quelques millisecondesLa bobine vocale à entraînement direct élimine les engrenages et les composants de la transmission, ce qui entraîne zéro contre-effet, zéro effet de cogging et un mouvement bidirectionnel lisse à haute fréquence.
Ce moteur à bobine vocale rotative est spécialement conçu pour les applications nécessitant un mouvement agressif point à point, une stabilisation rapide et une grande répétabilité, telles que les mécanismes de pick-and-place,moteurs d'obturateurLe VARS0120-020-00A est équipé d'une construction en alliage d'aluminium, d'une durée de vie nominale de 10 000 heures et est sans entretien.fournissant des performances dynamiques de niveau servo à des systèmes de mouvement compacts.

Solution

L'automatisation à grande vitesse nécessite des actionneurs capables d'accélérer rapidement, de stabiliser rapidement et de reproduire avec précision sans erreur mécanique.réaction négative, et la conformité, ce qui dégrade la performance dynamique.Le VARS0120-020-00A résout ce problème en utilisant un moteur à bobine vocale rotative à entraînement direct qui génère du couple directement à partir d'une bobine de faible masse.
Sa capacité d'accélération élevée raccourcit les temps de cycle pour les équipements de rangement et de tri, tandis que la conception à contre-courant zéro assure un arrêt précis à l'angle commandé à chaque mouvement.Puisque le moteur n'a pas de couple de coggingLe mouvement reste exceptionnellement lisse même à des vitesses extrêmement faibles, améliorant ainsi la stabilité de positionnement dans les mécanismes de précision.
La relation linéaire entre le courant et le couple simplifie le logiciel de commande: les servo-entraînements standard ou les amplificateurs de courant simples peuvent entraîner le moteur en mode force, vitesse ou position.Comparé aux systèmes servo rotatifs traditionnels, ce qui réduit l'effort d'ingénierie et minimise le nombre de composants.Le cadre en aluminium robuste et l'assemblage de bobine scellée rendent également cet actionneur adapté aux environnements industriels avec poussière et vibration.

Les spécifications

Application du projet

La caractéristique d'accélération élevée convient à l'assemblage automatisé, à la manutention des semi-conducteurs, aux équipements d'essai et d'inspection et à d'autres applications où un temps de cycle court est essentiel.Les utilisations typiques comprennent les mécanismes d'index rotatif, les dispositifs de déclenchement de l'obturateur et de la porte, les parachutes de tri, la simulation de la charge dynamique, l'actionnement des vannes et les systèmes de contrôle de vol.L'actionneur fonctionne également bien dans les tâches de balayage et de dithering à haute fréquence où un mouvement bidirectionnel rapide est requisLes marchés comprennent les produits de semi-conducteurs, l'automobile, l'automatisation industrielle et l'aérospatiale.

Questions fréquentes

Q1: À quelle vitesse ce moteur peut-il accélérer?

La faible masse en mouvement de la bobine de 65 g combinée à un couple de pointe de 1,2 N-m fournit une accélération angulaire très élevée.en fonction de l'inertie de charge et des réglages du conducteur.

Q2: Quelle est la course totale du VARS0120-020-00A?

La course totale standard est de 20 degrés.

Q3: Le moteur peut-il être utilisé pour une oscillation continue?

La conception de l'entraînement direct prend en charge l'oscillation bidirectionnelle à haute fréquence dans le couple continu, ce qui convient aux applications de balayage et de dithering.

Q4: Quel conducteur est recommandé?

Un servo-conducteur PWM ou un amplificateur de courant linéaire de 8,4 V et le courant de pointe requis sont recommandés.

Q5: Ce moteur est-il adapté aux environnements industriels?

Le cadre en alliage d'aluminium et la construction robuste sont conçus pour l'automatisation industrielle, et le moteur ne nécessite aucune maintenance dans des conditions normales de fonctionnement.
