VARS0017 90 degrés moteur à bobine vocale rotative réponse rapide contre-réaction zéro

Aperçu du produit

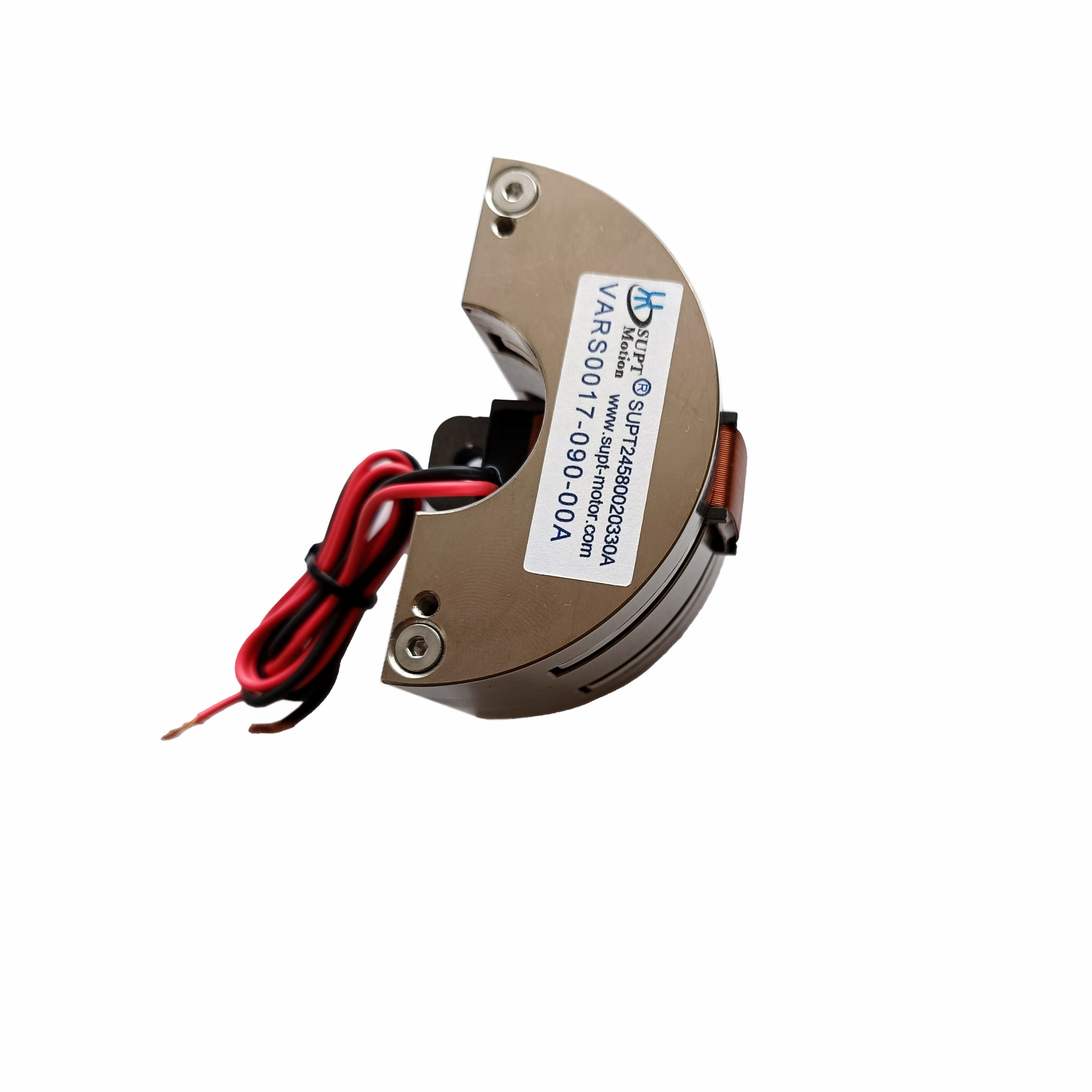

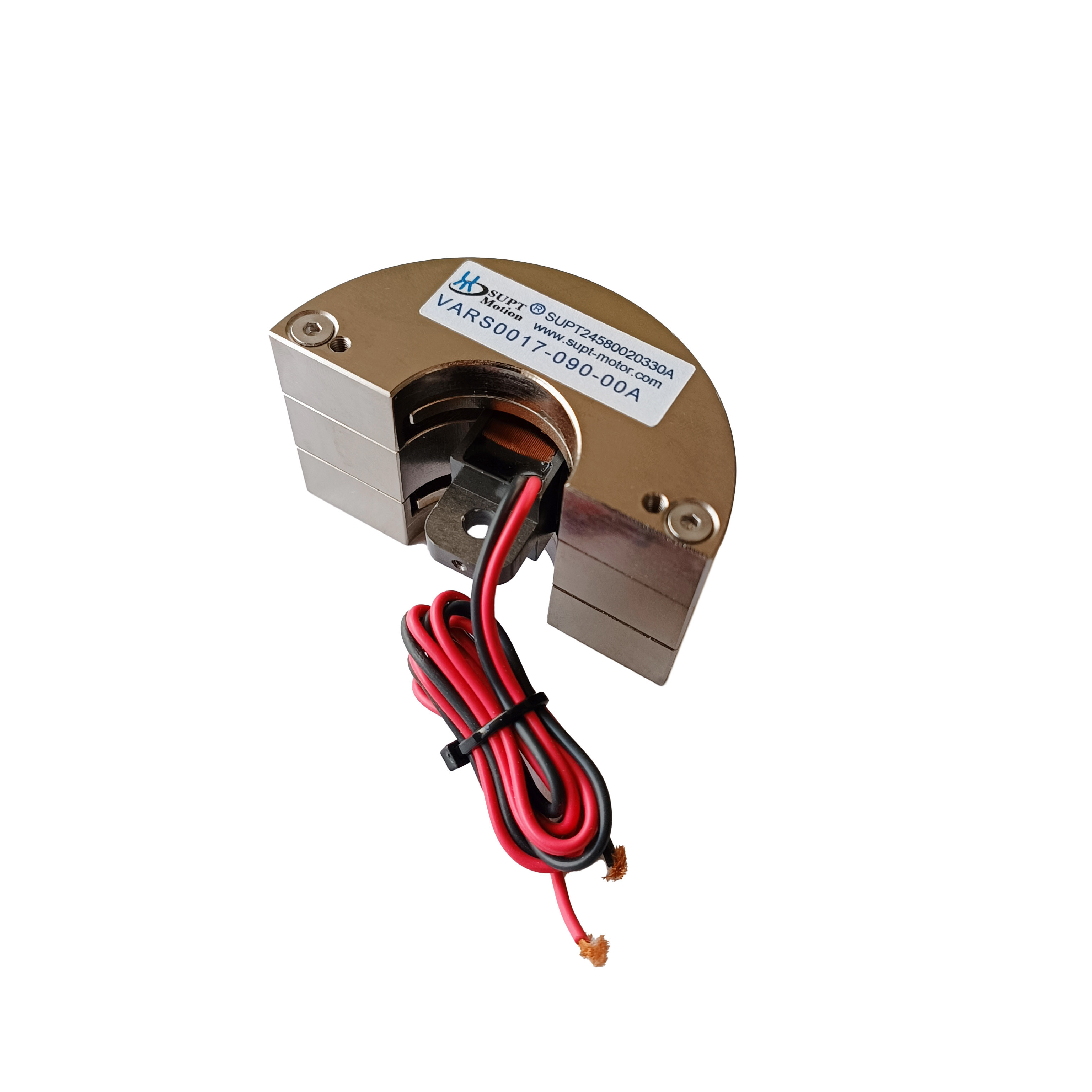

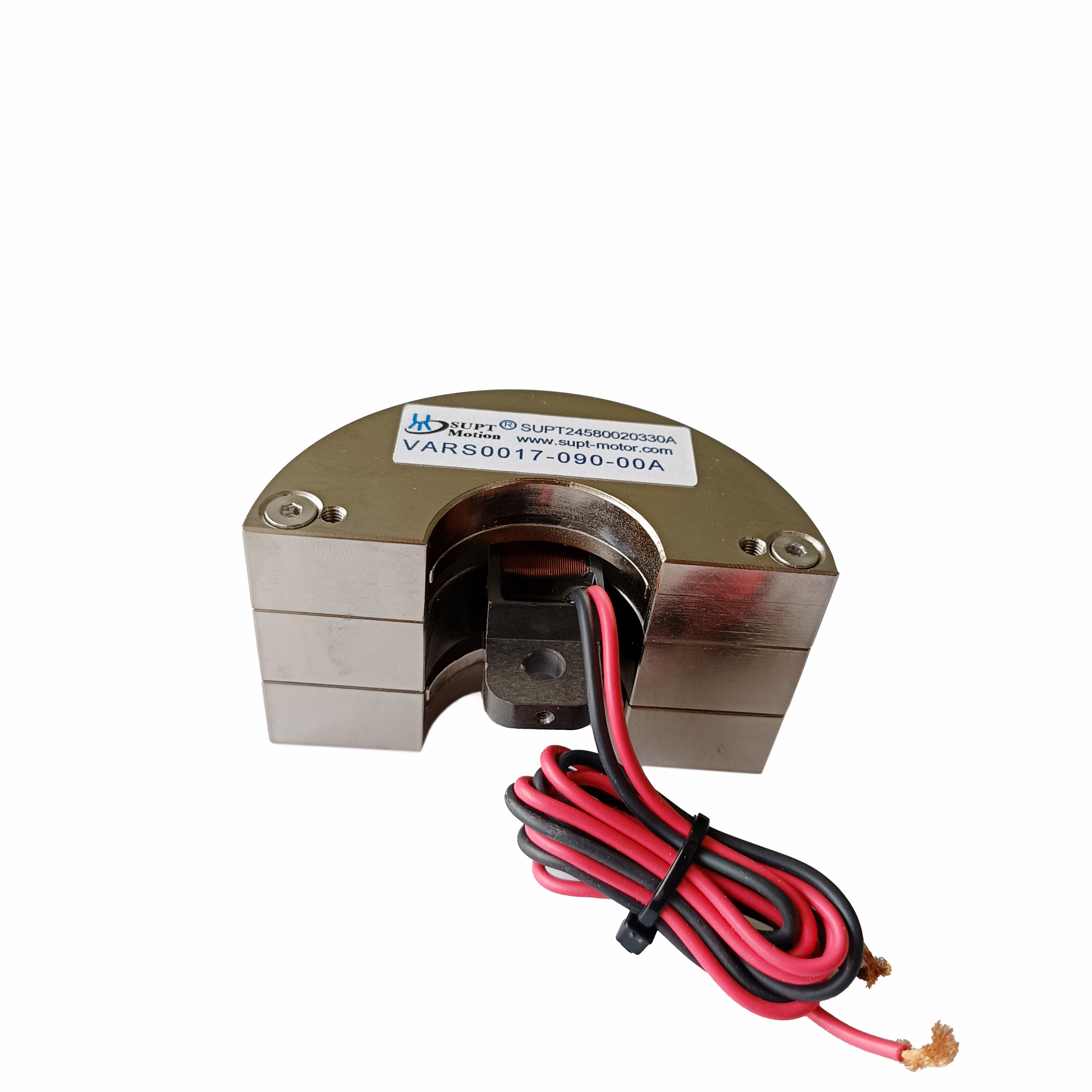

Le VARS0017-090-00A est un moteur à bobine mobile rotatif à 90 degrés de la série SUPT MOTION VARS, conçu spécifiquement pour le positionnement à grand angle et à angle limite, offrant une réponse rapide et un jeu nul. À 25 °C, ce moteur à bobine mobile rotatif, alimenté par une tension maximale de 11,1 V, délivre un couple de pointe de 0,17 N·m et un couple continu de 0,1 N·m sur toute sa course de 90 degrés. La bobine mobile ne pèse que 17,8 g et le boîtier du moteur mesure 70 × 41,5 × 39 mm. La conception à bobine mobile oscillante convertit le courant d'entraînement directement en couple de rotation, offrant une capacité d'oscillation à haute fréquence et un mouvement exceptionnellement fluide sans avoir besoin d'engrenages, de balais ou de transmission mécanique. Cela rend l'actionneur idéal pour les miroirs de balayage, les commutateurs rotatifs, le contrôle de vannes et d'autres applications nécessitant une combinaison de grande course angulaire et de positionnement précis et répétable. Avec une durée de vie de 10 000 heures, une construction en alliage d'aluminium et aucune maintenance requise, le VARS0017-090-00A est une alternative fiable aux moteurs pas à pas et aux systèmes servo à engrenages.

Solution

Les tâches de positionnement à grand angle sont généralement réalisées à l'aide de moteurs pas à pas ou de systèmes à entraînement par engrenages, mais ceux-ci peuvent entraîner des problèmes tels que le jeu, le bruit audible, la résonance et les erreurs de positionnement cumulatives. Le VARS0017-090-00A offre une solution sans jeu, à entraînement direct, avec une course allant jusqu'à 90 degrés. Comme le couple est proportionnel au courant, ce moteur à bobine mobile oscillante permet un contrôle linéaire et peut être piloté en mode de force en boucle ouverte simple ou utilisé en mode de position en boucle fermée en conjonction avec un encodeur ou un capteur Hall. L'ensemble de bobine léger prend en charge le mouvement bidirectionnel à haute fréquence, ce qui est essentiel pour les applications de balayage, de tremblement et d'amortissement dynamique. L'absence de jeu garantit que l'angle de sortie reste constant pour une commande donnée, améliorant ainsi la répétabilité et réduisant le temps de stabilisation. La conception sans engrenage élimine également le besoin de lubrification et d'usure des engrenages, réduisant le coût total de possession. Les concepteurs de systèmes peuvent bénéficier de cet actionneur compact, facile à installer et à contrôler, prêt pour la production de masse. Le moteur à bobine mobile oscillante peut fonctionner en continu au couple nominal et par intermittence au couple de pointe, offrant aux concepteurs une large fenêtre d'exploitation pour des cycles de service exigeants.

Spécifications

Application

La course de 90 degrés rend cet actionneur idéal pour le contrôle de vannes rotatives, les actionneurs d'amortissement, le positionnement de miroirs pour les technologies laser, les systèmes de positionnement rotatif et les actionneurs de commande de vol. Il est appliqué dans les industries des semi-conducteurs, de l'automobile, de l'industrie et de l'aérospatiale, ainsi que dans les équipements de test et de mesure où un positionnement angulaire rapide et précis est requis. Les utilisations typiques comprennent la rotation de commutateurs optiques, l'alignement d'antennes, la modulation de vannes de fluide, le positionnement de tourelles de caméra et les mécanismes de retour haptique. La réponse à haute fréquence prend également en charge les applications d'annulation active des vibrations et de balayage. Des options personnalisées de tension, de course et d'interface sont disponibles pour l'intégration dans des systèmes OEM spécifiques.

FAQ

Q1 : Quelle est la taille de la course angulaire de ce modèle ?

La course totale est de 90 degrés, ce qui est la course standard la plus large de la petite série VARS. Des courses personnalisées de 6 à 100 degrés sont disponibles sur demande.

Q2 : Le moteur peut-il osciller à haute fréquence ?

Oui. La bobine mobile de faible masse et la conception à entraînement direct prennent en charge l'oscillation bidirectionnelle à haute fréquence, ce qui rend le moteur adapté aux applications de balayage, de tremblement et d'amortissement actif.

Q3 : Le moteur a-t-il besoin d'un réducteur ?

Non. Le moteur à bobine mobile oscillante est un actionneur à entraînement direct. Aucun réducteur n'est nécessaire, c'est pourquoi le système n'a pas de jeu et n'a pas besoin de lubrification.

Q4 : Quelles options de retour sont prises en charge ?

Le moteur peut être utilisé avec des encodeurs, des capteurs Hall ou des capteurs de position analogiques pour construire un système de positionnement en boucle fermée. Le cadre offre un espace de montage pour les éléments de retour client.

Q5 : Quelle est la période de garantie ?

La garantie standard est de 1 an. Le support technique pour l'intégration et la sélection du pilote est fourni par l'équipe d'ingénierie SUPT MOTION.
