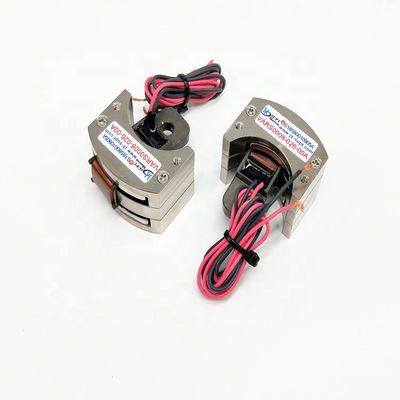

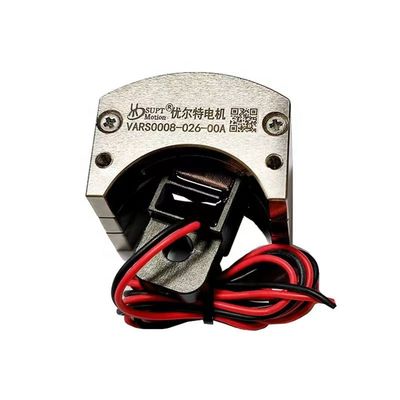

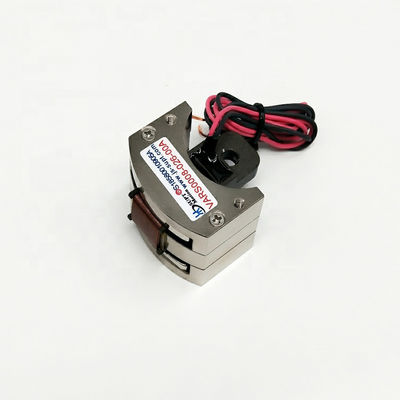

VARS0008 Moteur à bobine mobile rotatif de taille micro Réponse rapide Jeu nul 26 degrés

Présentation du produit

Le moteur à bobine mobile rotatif VARS0008-026-00A est un actionneur à bobine mobile de type oscillant développé par SUPT MOTION pour un positionnement de précision à angle limité. À 25 °C, il a une course totale de 26 degrés, un couple de pointe de 0,08 N·m, un couple continu de 0,05 N·m et une tension d'alimentation maximale de 6,4 V.
Pesant seulement 11,7 grammes, avec des dimensions globales de 35 × 39,8 × 36,1 millimètres, il s'agit de l'un des actionneurs rotatifs les plus compacts de la série VARS. Comme la bobine se déplace directement dans le champ magnétique – éliminant le besoin d'engrenages, de courroies ou de balais – ce moteur à bobine mobile rotatif répond presque instantanément au courant d'alimentation et fonctionne sans jeu.
Cette conception miniature convient aux applications où les servomoteurs traditionnels ne peuvent pas être installés, telles que les modules optiques, le positionnement de miroirs et les systèmes de micro-vannes. L'actionneur a une durée de vie nominale de 10 000 heures et ne nécessite aucune lubrification ni maintenance périodique.

Solution

Les composants de mouvement rotatif traditionnels – tels que les moteurs CC à engrenages et les moteurs pas à pas – souffrent de problèmes tels que le jeu, le couple de hachage, le frottement et la réponse lente, qui limitent leur précision de positionnement et leurs performances dynamiques dans les applications à haute fréquence. Le VARS0008-026-00A résout ces problèmes en utilisant une architecture à bobine mobile oscillante à entraînement direct.
Le couple de sortie est proportionnel au courant d'alimentation, permettant un contrôle de force linéaire et répétable ; tandis que la masse mobile extrêmement faible assure une accélération élevée et des temps de réponse à l'échelle de la milliseconde. Sans composants de transmission mécanique, le jeu nul et le couple de hachage nul sont des caractéristiques inhérentes à cette conception, et la résolution de position finale est limitée uniquement par le capteur de rétroaction. Le moteur est capable d'oscillations bidirectionnelles continues à haute fréquence, ce qui le rend adapté aux tâches de vibration, de balayage et d'amortissement actif.
Son boîtier compact simplifie l'intégration dans des produits à espace restreint, tandis que la bobine à faible inductance permet à l'électronique d'alimentation de moduler rapidement le courant, ce qui se traduit par un mouvement fluide et sans vibration. Par conséquent, les ingénieurs peuvent construire une boucle de positionnement de haute précision et à large plage dynamique en utilisant uniquement un simple amplificateur de courant et un capteur de position. Comparée aux combinaisons traditionnelles moteur-engrenages, cette solution réduit les coûts du système, raccourcit le temps de développement et améliore la fiabilité.

Spécifications

Application

Les applications typiques comprennent les actionneurs de positionnement de miroirs pour les technologies laser, les systèmes de balayage optique et de direction de faisceaux, les actionneurs de vannes rotatives et d'amortissement, les tables de positionnement rotatives et les actionneurs de contrôle de vol. Le moteur est largement utilisé dans les industries des semi-conducteurs, de l'automobile, de l'industrie et de l'aérospatiale, ainsi que dans les instruments médicaux et l'automatisation de laboratoire. Sa taille micro et sa réponse rapide en font un excellent choix pour la stabilisation de cardans de caméras miniatures, le positionnement de commutateurs optiques, le réglage de têtes d'impression et tout mécanisme nécessitant un mouvement angulaire rapide et sans jeu dans un petit encombrement. Des courses, tensions d'alimentation et dimensions de montage personnalisées sont disponibles pour les projets OEM.

FAQ

Q1 : Quelle est la course totale de ce moteur à bobine mobile rotatif ?

Le VARS0008-026-00A offre une course totale de 26 degrés. L'angle de course peut être personnalisé selon les exigences de l'application.

Q2 : Pourquoi ce moteur a-t-il un jeu nul ?

Le moteur utilise une structure à entraînement direct. La bobine se déplace directement dans le champ magnétique sans engrenages ni pièces de transmission, de sorte que le jeu mécanique et le hachage sont complètement éliminés.

Q3 : Quelle est la durée de vie du moteur ?

La durée de vie nominale est de 10 000 heures dans des conditions de fonctionnement normales. Il n'y a pas de balais ni de composants de transmission d'usure à remplacer.

Q4 : Quelle est la quantité minimale de commande et le délai de livraison ?

La quantité minimale de commande est de 1 pièce. Les commandes d'échantillons sont livrées dans un délai de 3 à 5 jours ouvrables, et la production en série prend 15 à 25 jours.

Q5 : Le moteur peut-il être personnalisé pour mon produit ?

Oui. L'angle de course, la tension d'alimentation, la résistance de la bobine, la longueur du câble et les dimensions de montage peuvent tous être personnalisés pour les projets OEM. Veuillez fournir les détails de votre application pour une solution sur mesure.
