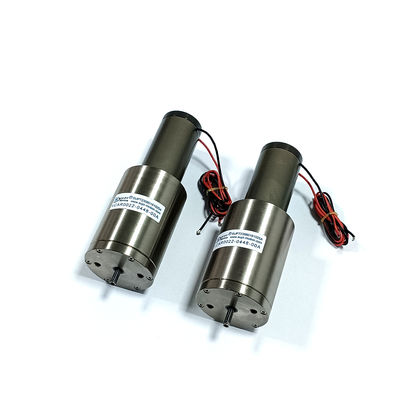

Type micro moteur linéaire de bobine acoustique d'axe pour le tri à grande vitesse
| Lieu d'origine | Jiangsu, Chine |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | ce, ISO9001 |
| Numéro de modèle | Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 1704:2008. |
| Quantité de commande min | ≥2 |
| Prix | $140.00/pieces 1-29 pieces |
| Détails d'emballage | emballage en carton |
| Délai de livraison | 1-5 produits 5-7 jours expédition, échantillons 3-5 jours, en vrac à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | Négociable |
Détails sur le produit
| Garantie | 3mois-1an | Usage | BATEAU, voiture, bicyclette électrique, microscope, robot, ventilateurs médicaux, projet optique |
|---|---|---|---|
| Taper | Micro moteur | Couple | Les demandes |
| Construction | Aimant permanent | Commutation | Brosse |
| Fonction de protection | Totalement fermé | Vitesse (RPM) | Vitesse variable |
| Efficacité | IE 1 | Force maximale ((N) | 70 |
| Pour les véhicules à moteur à combustion | 14,9 | moteur à bobine vocale ((V) | 26,9 |
| Poids du rotor ((kg) | 79 | Diamètre de redresseur (millimètre) | 43 |
| Force continue (N) | 27.3 | Constante arrière d'EMF (kb) | 17,7 |
| Écrivez la longueur de la bobine (millimètre) | 53,7 | Modèle de produit | Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 1704:2008. |
| Mettre en évidence | Moteur à bobine vocale linéaire à micro-axe,Moteur à bobine vocale de tri à grande vitesse,Moteur à bobine vocale linéaire pour le tri |
||
Description de produit
Description du produit
Le SUPT MOTION VCAB0070-0149-00A est un moteur à bobine mobile semi-fermé de haute performance, de type arbre, conçu spécifiquement pour les systèmes de tri à haute vitesse, de prélèvement et de placement rapides, et d'éjection qui nécessitent une réponse rapide et une poussée puissante.
La série VCAB est dotée d'un arbre de mouvement intégré avec des roulements linéaires de précision, assurant un guidage fluide et précis sur toute la course de fonctionnement. L'arbre de mouvement est fabriqué à partir de matériaux légers, à haute rigidité et résistants à l'usure, offrant une grande stabilité et d'excellentes caractéristiques de force-vitesse pour permettre l'accélération et la décélération rapides requises pour les applications de tri à haute vitesse.
Dans les systèmes de tri à haute vitesse pour les composants électroniques et les produits alimentaires, les actionneurs doivent répondre en quelques millisecondes pour dévier ou rejeter les articles défectueux. Le moteur à bobine mobile VCAB0070-0149-00A, avec sa force contre-électromotrice (CEM) élevée, offre une réponse dynamique exceptionnelle et une accélération rapide, minimisant ainsi les dommages aux produits et améliorant l'efficacité de la chaîne de production.
Comparés aux systèmes de rejet pneumatiques traditionnels, les moteurs à bobine mobile offrent plusieurs avantages clés : aucun air comprimé n'est requis, ils fonctionnent plus silencieusement, leurs profils de mouvement sont programmables, ils nécessitent moins d'entretien et leurs performances restent constantes, quelles que soient les fluctuations de pression de l'air. Le mécanisme d'entraînement direct élimine les retards mécaniques et le frottement couramment associés aux électrovannes pneumatiques, ce qui se traduit par des temps de réponse plus rapides et un positionnement de rejet plus précis. Ce moteur à bobine mobile linéaire convient également aux applications d'estampage, d'étiquetage et de marquage à haute vitesse qui nécessitent un contact rapide et contrôlé.
Spécifications :
Force de pointe : 70 N
Force continue @25°C : 27,3 N
Course totale : 14,9 mm
Tension maximale : 26,9 V
Constante de force contre-électromotrice : 17,7 V/m/s
Poids de la bobine : 79 g
Diamètre du stator : 43 mm
Filetage d'extrémité de l'arbre : M3 (Intérieur)
Paramètres techniques :
| Modèle de produit | Force de pointe (N) |
Force continue à 25°C (N) |
Course totale (mm) |
Tension maximale (V) |
Constante de force contre-électromotrice (V/m/s) |
Poids de la bobine (g) |
Diamètre du stator | Filetage d'extrémité de l'arbre (mm) |
| VCAB0005-0039-00A | 5 | 1,5 | 3 | 5,4 | 0,9 | 23 | 29,5 | M2(Extérieur) |
| VCAB0005-0050-00A | 5 | 2,2 | 3,9 | 14,5 | 3,1 | 27 | 31,5 | M2,5(Extérieur) |
| VCAB0013-0072-00A | 13 | 4,2 | 7,2 | 26,6 | 5,72 | 16,2 | 26,2 | M3(Extérieur) |
| VCAB0015-0062-00A | 15 | 6,5 | 6,2 | 26,2 | 9,75 | 14,8 | 33 | M3(Extérieur) |
| VCAB0015-0127-00A | 15 | 4,9 | 12,7 | 21,5 | 4,1 | 12,5 | 30,5 | Shaft ∮4,8 |
| VCAB0022-0098-00A | 22 | 6,6 | 9,8 | 24,7 | 5,8 | 20 | 34,1 | M3(Extérieur) |
| VCAB0022-0448-00A | 22 | 11,4 | 44,8 | 14,3 | 4 | 52 | 48 | M3(Intérieur) |
| VCAB0032-0050-00A | 32 | 8,9 | 5 | 29,3 | 7,1 | 48 | 40 | M3(Intérieur) |
| VCAB0033-0099-00A | 33 | 8 | 9,9 | 24,3 | 5,87 | 23,5 | 36 | M3(Extérieur) |
| VCAB0033-0224-00A | 33 | 13,5 | 22,4 | 26,7 | 6,8 | 69 | 58 | M3(Intérieur) |
| VCAB0035-0105-00A | 35 | 15,6 | 10,5 | 11,9 | 5 | 91 | 50 | M3(Intérieur) |
| VCAB0044-0040-00A | 44 | 16,3 | 4 | 18,3 | 8,9 | 46,5 | 53 | M3(Intérieur) |
| VCAB0044-0059-00A | 44,1 | 17,7 | 5,9 | 14,3 | 8 | 43 | 46 | M3(Intérieur) |
| VCAB0044-0075-00A | 44 | 13,7 | 7,5 | 16,8 | 7,6 | 38,6 | 31,1 | M3(Extérieur) |
| VCAB0044-0249-00A | 44 | 11,7 | 24,9 | 44,9 | 8,88 | 65,9 | 38,1 | M3(Intérieur) |
| VCAB0070-0149-00A | 70 | 27,3 | 14,9 | 26,9 | 17,7 | 79 | 43 | M3(Intérieur) |
| VCAB0087-0062-00A | 87 | 21,67 | 6,2 | 34,5 | 12,7 | 45,2 | 43,1 | M3(Intérieur) |
| VCAB0087-0563-00A | 87 | 17,5 | 56,3 | 63,4 | 8,1 | 177 | 72 | shaft ∮10 |
| VCAB0088-0191-00A | 88,5 | 23,2 | 19,1 | 29,9 | 8 | 162 | 50,8 | M3(Intérieur) |
| VCAB0105-0164-00A | 105 | 35,4 | 16,1 | 20,1 | 11,5 | 150 | 60,4 | M3(Intérieur) |
| VCAB0113-0089-00A | 113 | 35 | 8,9 | 31 | 17,5 | 125 | 73 | shaft ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11,2 | 35,1 | 41 | 285 | 71 | shaft ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24,9 | 28,2 | 26 | 785 | 66 | shaft ∮8 |
| VCAB0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24,5 | 685 | 93 | shaft ∮10 |
| VCAB0436-0187-00A | 436 | 147,6 | 18,7 | 40,7 | 40,7 | 648 | 80,4 | shaft ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31,6 | 37,2 | 775 | 78,4 | shaft ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76,2 | shaft ∮10 |
1.Tri de composants électroniques à haute vitesse
2.Mécanismes de rejet pharmaceutique
3.Systèmes d'éjection d'emballage alimentaire
4.Estampage/marquage à haute vitesse
5.Opérations de prélèvement et de placement rapides
6.Stations de rejet d'inspection à haut débit
