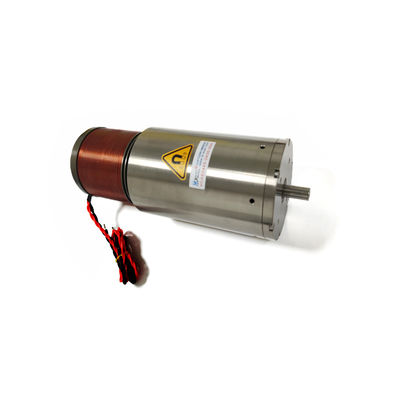

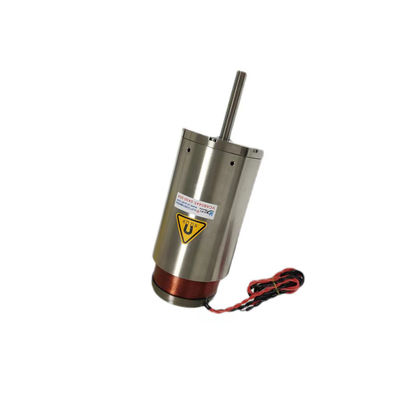

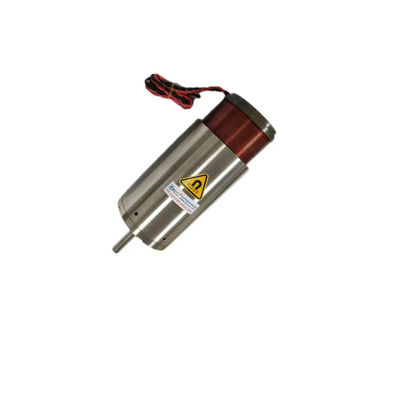

Moteur à bobine vocale linéaire de haute précision Moteur à bobine vocale miniature avec arbre
| Lieu d'origine | Jiangsu, Chine |
|---|---|
| Nom de marque | SUPT |
| Certification | CCC, ce, ISO9001 |
| Numéro de modèle | VCAR0044-0075-00A |
| Quantité de commande min | ≥1 |
| Prix | $135.00/pieces 1-29 pieces |
| Détails d'emballage | Emballage en carton |
| Délai de livraison | 1-5 produits 5-7 jours d'expédition, échantillons 3-5 jours, en vrac à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | Négociable |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Garantie | 3 mois à 1 an | Utilisation | BATEAU, voiture, bicyclette électrique, UAV, robot, respirateur médical, microscope, optique |
|---|---|---|---|
| Le type | Micro moteur | Le couple | Les demandes |
| Construction | Magnéte permanent | Commutation | Le pinceau |
| Protégez la fonctionnalité | Entièrement fermé | Velocité (RPM) | Vitesse élevée |
| Courant continu (A) | 5.8A | Efficacité | IE 1 |
| Force maximale ((N) | 44 | Pour les véhicules à moteur à combustion | 7.5 |
| moteur avec l'incidence (V) | 16,8 | Poids du rotor ((kg) | 38,6 |
| Diamètre de redresseur (millimètre) | 31,1 | Force continue (N) | 13,7 |
| Mettre en évidence | Moteur à bobine de voix linéaire de haute précision 5.8A,Moteur à bobine micro-voix 5.8A,Moteur à bobine vocale avec couvercle arrière |
||
Description de produit
Moteur à bobine à micro-voix avec roulement et couvercle arrière de haute précision
Description du produit
Le moteur à bobine vocale micro avec roulement est une innovation avancée qui combine la précision d'un moteur à bobine vocale avec la stabilité des roulements intégrés.Ce moteur miniature est conçu pour fournir un mouvement linéaire précis et contrôlé tout en minimisant le frottement et en assurant un fonctionnement en douceur.
L'inclusion de roulements intégrés améliore les performances du moteur en réduisant les pertes mécaniques et en offrant de meilleures capacités de traitement de la charge.Ces roulements assurent le soutien et la stabilité des composants mobiles du moteur, permettant un mouvement cohérent et contrôlé même dans des applications exigeantes.
Grâce à sa taille compacte et à son intégration dans le roulement, ce moteur à bobine à micro-voix excelle dans les applications nécessitant un positionnement précis et un mouvement linéaire contrôlé.Il trouve une utilité dans divers domaines tels que la robotique., les dispositifs médicaux et les systèmes optiques, où la précision et la fiabilité sont primordiales.
Paramètres techniques:
| Modèle de produit | Force maximale (N) |
Force continue à 25°C ((N) |
Traction totale (mm) |
Voltage maximal (V) |
Constante du champ électromagnétique arrière (V/m/s) |
Poids de la bobine Le montant de l'aide |
Diamètre du stator | Fil de finition de l'arbre (mm) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO 9001:2015. | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO 9001:2015. | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 1704:2008. | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | L'arbre est à 4°.8 |
| Le nombre de points de contrôle doit être supérieur ou égal à: | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (extérieur) |
| Les mesures de sécurité doivent être appliquées conformément à l'annexe V. | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Intérieur) |
| Les mesures de sécurité doivent être prises conformément à l'annexe IV. | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Intérieur) |
| Le nombre de points de contrôle doit être déterminé en tenant compte de l'expérience acquise. | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Intérieur) |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (extérieur) |
| Les mesures de sécurité doivent être appliquées conformément à l'annexe V. | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 1704:2008. | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Intérieur) |
| Les mesures de sécurité doivent être prises conformément à l'annexe V. | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 17025:2008. | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | l'axe est de 10 |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Intérieur) |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Intérieur) |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | l'échafaudage |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | l'axe est de 10 |
| Le nombre total d'émissions de dioxyde de carbone est déterminé en fonction de la fréquence de production. | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | l'échafaudage |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | l'axe est de 10 |
| Le nombre total d'émissions de dioxyde de carbone est déterminé en fonction de la fréquence de production. | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | l'axe est de 10 |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 17040:2004. | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | l'axe est de 10 |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | l'axe est de 10 |
Applications:
La série VCAB de moteur à bobine de voix linéaire est un produit de pointe, offrant une résolution élevée, une répétabilité élevée, une vitesse élevée (RPM), un arbre sportif en poids léger, haute rigidité,matériaux résistants à l'usureIl se caractérise par un poids léger, un petit volume, un temps de réponse court, une fréquence élevée et une grande précision.Les produits de bobine sonore linéaire sont conçus pour répondre aux normes les plus élevées et sont capables de fournir une gamme de courants avec leur puissant arbreIl est largement utilisé dans l'industrie des semi-conducteurs, le fonctionnement des vannes, les systèmes d'injection chimique des vannes pneumatiques, l'industrie micro-mécanique, l'équipement de respiration médical, l'équipement de test,technologie de l'aviation et autres aspects, et assurer une performance fiable.
Nos services
Les indicateurs techniques et les spécifications peuvent être personnalisés
Un service après-vente satisfaisant
Informations sur la société
Certifications
Questions fréquentes
1.Voyages: déplacements effectifs, utilisés pour calculer le le total des déplacementsdevaleur de la force.
2.Direction du mouvement: installation horizontale ou verticale 90 degré.
3. Force de charge:cinstant dans la direction opposée deforcesur lemoteur, comme les ressorts, etc.
4.Poids de charge: la partie de qualité totale du mouvement, y compris le curseur de qualité
5Type de mouvement: 1.mouvement de point à point;2.la réciprocité de la règle (p. ex. numérisation).
6. courbe de vitesse: 1.une courbe de vitesse trapézoïdale;2.courbe de vitesse triangulaire; 3.courbe de vitesse sinusoïdale.
