Moteur linéaire à axe de bobine acoustique pour équipement d'inspection électronique de précision 3C
| Lieu d'origine | Chine,Suzhou |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | ISO9001,CE |
| Numéro de modèle | Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. |
| Quantité de commande min | 2 pièces |
| Prix | $120-$290 |
| Détails d'emballage | Emballage personnalisé, etc. |
| Délai de livraison | 1 à 5 pièces, 5 jours. >20 pièces, à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | A négocier |
Détails sur le produit
| Garantie | 3mois-1an | Modèle de produit | Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. |
|---|---|---|---|
| poids (g) | 16,2 | Force maximale (N) | 13 |
| Traction totale (mm) | 7.2 | Voltage maximal (V) | 26.6 |
| Application | Produit automatique | Précision de positionnement | Haut |
| Type de produit | moteur linéaire de bobine acoustique | Force continue | 4.2N |
| Bruit | Faible bruit | ||
| Mettre en évidence | moteur à bobine vocale linéaire à arbre,moteur à bobine vocale linéaire pour inspection,moteur à bobine vocale linéaire de précision |
||
Description de produit
Description du produit :
Le modèle VCAB0013-0072-00A de SUPT MOTION est un moteur linéaire à bobine mobile semi-arbre de haute précision, spécialement développé pour les applications de test de précision dans l'industrie électronique 3C. Il est doté d'un roulement linéaire de précision intégré et d'un arbre d'entraînement résistant à l'usure. L'extrémité de l'arbre est dotée d'un filetage externe M3, permettant une connexion directe à des actionneurs tels que des sondes d'inspection, des buses d'aspiration et des gabarits de positionnement sans nécessiter de composants de transmission intermédiaires. Il répond parfaitement aux exigences de positionnement de haute précision des applications telles que l'inspection de puces électroniques 3C, l'inspection d'apparence de composants et la mesure dimensionnelle de précision.
Ce moteur linéaire à bobine mobile utilise une conception de circuit magnétique optimisée et une structure de bobinage sans noyau pour éliminer les effets de cogging, avec une fluctuation de poussée en fonctionnement ≤0,8 %. Il ne présente ni hystérésis mécanique ni jeu, offrant une grande précision de positionnement, une excellente répétabilité et une réponse rapide. Il peut effectuer rapidement des actions telles que le positionnement précis des sondes d'inspection, le prélèvement et le placement à haute vitesse des puces, et la mesure dimensionnelle des composants, améliorant l'efficacité de l'inspection de 40 % par rapport aux moteurs pas à pas traditionnels et augmentant considérablement l'efficacité de l'inspection et le taux de rendement des lignes de production d'électronique 3C.
Ce moteur linéaire à bobine mobile prend en charge le contrôle par impulsions PWM et le contrôle analogique, permettant une intégration transparente avec les systèmes de contrôle courants tels que les automates programmables industriels (API) et les PC industriels, rendant la mise en service simple et pratique. De plus, le moteur linéaire à bobine mobile est doté d'une conception à faible vibration qui évite les problèmes tels que les images d'inspection floues et les écarts de données de mesure causés par les vibrations, garantissant la précision de l'inspection des composants électroniques 3C.
Comparé aux solutions d'entraînement d'inspection traditionnelles, le VCAB0013-0072-00A élimine les composants de transmission intermédiaires tels que les engrenages, les vis à billes et les courroies synchrones. Il présente une structure plus compacte, une précision de positionnement plus élevée et des temps de réponse plus rapides, offrant une solution d'entraînement direct efficace, stable et précise pour le domaine de l'inspection de précision des produits électroniques 3C.
Caractéristiques :
Poussée de pointe : 13 N
Poussée continue (25°C) : 4,2 N
Course totale : 7,2 mm
Tension maximale : 26,6 V
Constante de force contre-électromotrice : 5,72 V/m/s
Poids de l'armature : 16,2 g
Diamètre du stator : 26,2 mm
Filetage d'extrémité de l'arbre : M3 (filetage mâle)
Paramètres du produit :
| Modèle de produit | Force de pointe (N) |
Force continue à 25°C (N) |
Course totale (mm) |
Tension max. (V) |
Constante de force contre-électromotrice (V/m/s) |
Poids de la bobine (g) |
Diamètre du stator | Filetage d'extrémité de l'arbre (mm) |

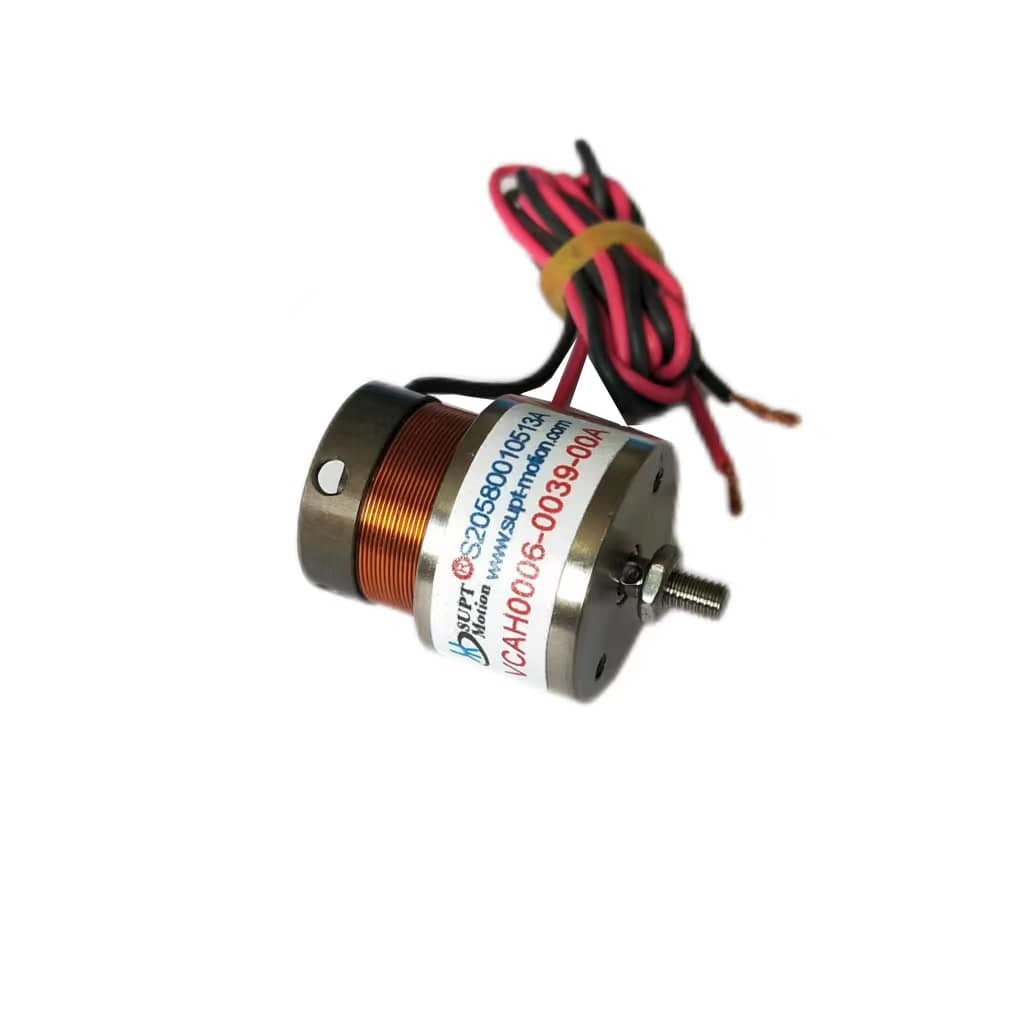

| VCAB0005-0039-00A | 5 | 1,5 | 3 | 5,4 | 0,9 | 23 | 29,5 | M2 (extérieur) |
| VCAB0005-0050-00A | 5 | 2,2 | 3,9 | 14,5 | 3,1 | 27 | 31,5 | M2,5 (extérieur) |
| VCAB0013-0072-00A | 13 | 4,2 | 7,2 | 26,6 | 5,72 | 16,2 | 26,2 | M3 (extérieur) |

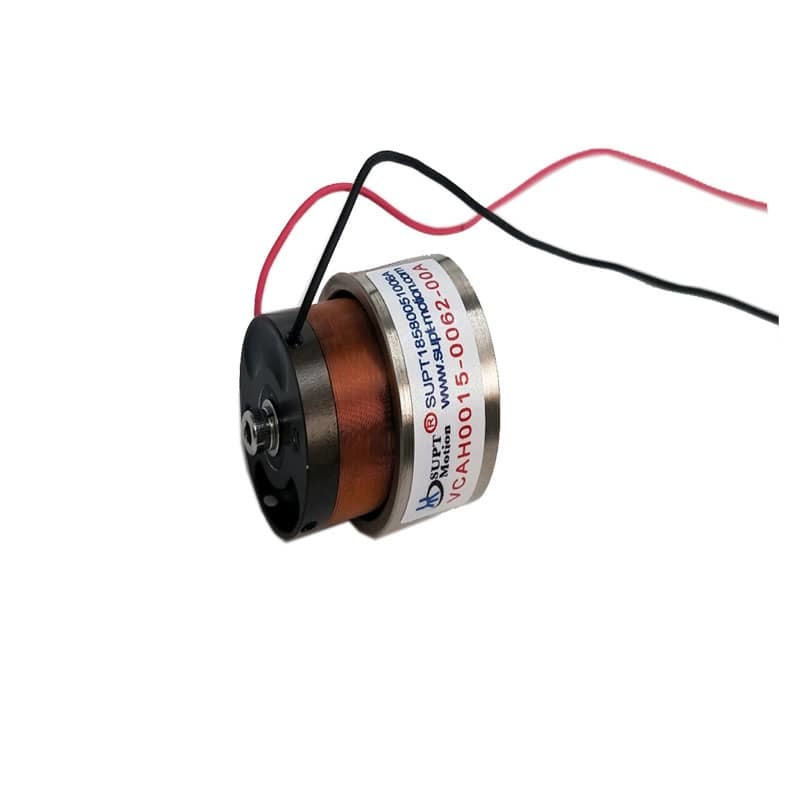

| VCAB0015-0062-00A | 15 | 6,5 | 6,2 | 26,2 | 9,75 | 14,8 | 33 | M3 (extérieur) |
| VCAB0015-0127-00A | 15 | 4,9 | 12,7 | 21,5 | 4,1 | 12,5 | 30,5 | Arbre Ø4,8 |
| VCAB0022-0098-00A | 22 | 6,6 | 9,8 | 24,7 | 5,8 | 20 | 34,1 | M3 (extérieur) |
| VCAB0022-0448-00A | 22 | 11,4 | 44,8 | 14,3 | 4 | 52 | 48 | M3 (intérieur) |
| VCAB0032-0050-00A | 32 | 8,9 | 5 | 29,3 | 7,1 | 48 | 40 | M3 (intérieur) |
| VCAB0033-0099-00A | 33 | 8 | 9,9 | 24,3 | 5,87 | 23,5 | 36 | M3 (extérieur) |
| VCAB0033-0224-00A | 33 | 13,5 | 22,4 | 26,7 | 6,8 | 69 | 58 | M3 (intérieur) |
| VCAB0035-0105-00A | 35 | 15,6 | 10,5 | 11,9 | 5 | 91 | 50 | M3 (intérieur) |
| VCAB0044-0040-00A | 44 | 16,3 | 4 | 18,3 | 8,9 | 46,5 | 53 | M3 (intérieur) |
| VCAB0044-0059-00A | 44,1 | 17,7 | 5,9 | 14,3 | 8 | 43 | 46 | M3 (intérieur) |
| VCAB0044-0075-00A | 44 | 13,7 | 7,5 | 16,8 | 7,6 | 38,6 | 31,1 | M3 (extérieur) |
| VCAB0044-0249-00A | 44 | 11,7 | 24,9 | 44,9 | 8,88 | 65,9 | 38,1 | M3 (intérieur) |
| VCAB0070-0149-00A | 70 | 27,3 | 14,9 | 26,9 | 17,7 | 79 | 43 | M3 (intérieur) |

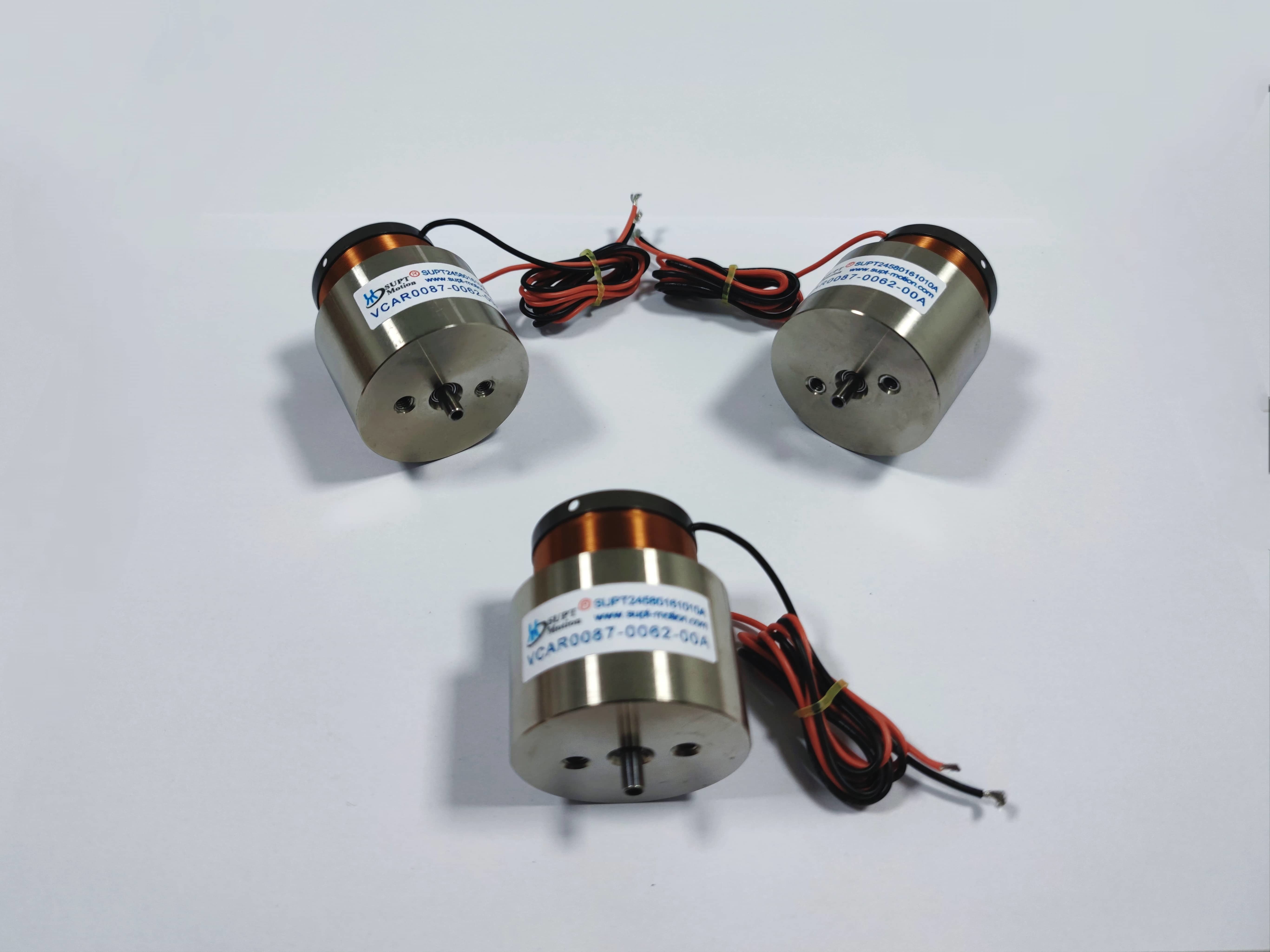

| VCAB0087-0062-00A | 87 | 21,67 | 6,2 | 34,5 | 12,7 | 45,2 | 43,1 | M3 (intérieur) |
| VCAB0087-0563-00A | 87 | 17,5 | 56,3 | 63,4 | 8,1 | 177 | 72 | Arbre Ø10 |
| VCAB0088-0191-00A | 88,5 | 23,2 | 19,1 | 29,9 | 8 | 162 | 50,8 | M3 (intérieur) |
| VCAB0105-0164-00A | 105 | 35,4 | 16,1 | 20,1 | 11,5 | 150 | 60,4 | M3 (intérieur) |
| VCAB0113-0089-00A | 113 | 35 | 8,9 | 31 | 17,5 | 125 | 73 | Arbre Ø8 |
| VCAB0262-0112-00A | 262 | 111 | 11,2 | 35,1 | 41 | 285 | 71 | Arbre Ø10 |
| VCAB0262-0249-00A | 262 | 112 | 24,9 | 28,2 | 26 | 785 | 66 | Arbre Ø8 |
| VCAB0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24,5 | 685 | 93 | Arbre Ø10 |
| VCAB0436-0187-00A | 436 | 147,6 | 18,7 | 40,7 | 40,7 | 648 | 80,4 | Arbre Ø10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31,6 | 37,2 | 775 | 78,4 | Arbre Ø10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76,2 | Arbre Ø10 |
Applications :
1. Équipement d'inspection de puces électroniques 3C
2. Inspection visuelle de composants
3. Instruments de mesure dimensionnelle de précision
4. Équipement de prélèvement et de placement de puces à haute vitesse
5. Systèmes de tri automatisés pour produits 3C
6. Équipement de placement de composants électroniques.
