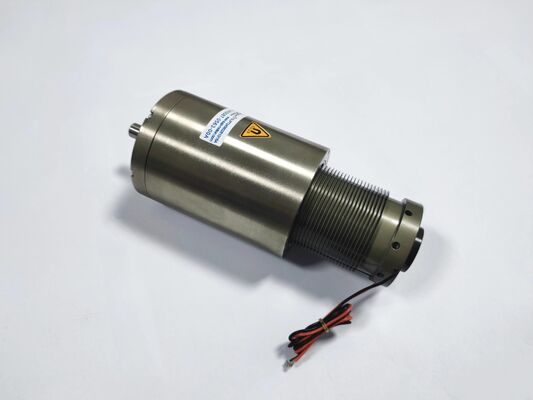

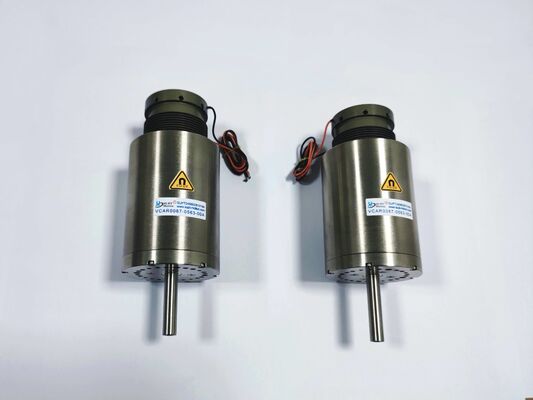

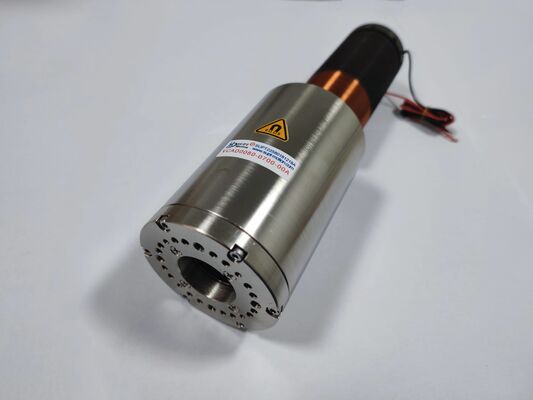

Moteur à bobine de voix linéaire à arbre à longue course 22N 44,8 mm pour systèmes de numérisation

  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems
  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems
  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems
Lieu d'origine Chine,Suzhou
Nom de marque SUPT MOTION
Certification ISO9001,CE,3C
Numéro de modèle Les mesures de sécurité doivent être appliquées conformément à l'annexe V.
Quantité de commande min 2 pièces
Prix $110-$290
Détails d'emballage Emballage personnalisé, etc.
Délai de livraison 1 à 5 pièces, 5 jours. >20 pièces, à négocier
Conditions de paiement T/T
Capacité d'approvisionnement A négocier
Détails sur le produit
Garantie 3mois-1an Modèle de produit Les mesures de sécurité doivent être appliquées conformément à l'annexe V.
poids (g) 52 Force maximale (N) 22
Traction totale (mm) 44,8 Voltage maximal (V) 14.3
Application Produit automatique Vitesse Vitesse élevée (rpm)
Type de produit moteur linéaire de bobine acoustique Force continue 11.4N
Champs d'application 3C Electronique, Semi-conducteurs, Automatisation, Optique, Équipement d'inspection
Mettre en évidence

44.8mm moteur à bobine linéaire à voix à longue course

,

22N moteur à bobine linéaire à voix à force

,

moteur à bobine linéaire à voix pour systèmes de numérisation
Laisser un message
Description de produit

Description du produit :

Le moteur à bobine mobile de type arbre VCAB0022-0448-00A est spécialement conçu pour les systèmes de balayage, les lignes à retard optiques et les applications de positionnement linéaire de précision qui nécessitent une longue course sans avoir besoin d'une conversion rotative-linéaire complexe.


La série VCAB comprend un arbre de mouvement intégré avec des roulements linéaires de précision, garantissant un guidage fluide et à faible friction sur toute la plage de course. L'arbre mobile est construit à partir de matériaux légers, très rigides et résistants à l'usure. Il est capable d'effectuer un balayage continu ou un mouvement alternatif sans surchauffe, ce qui le rend adapté aux cycles de service de haute intensité.


Dans les systèmes de tomographie par cohérence optique (OCT) et les spectromètres infrarouges à transformée de Fourier (FTIR), les actionneurs linéaires à longue course sont essentiels pour ajuster la longueur du trajet optique. Ce moteur à bobine acoustique linéaire élimine le besoin de vis à billes ou d'entraînements par courroie, offrant un mouvement direct et sans encoches qui garantit la linéarité du balayage et réduit les artefacts mécaniques.


La conception sans jeu améliore la répétabilité des mesures, ce qui est essentiel pour les applications spectroscopiques et métrologiques de haute précision. Comparé aux combinaisons traditionnelles de moteurs rotatifs et de vis mères, ce moteur à bobine mobile linéaire offre plusieurs avantages significatifs : aucun jeu mécanique, une courbe de vitesse douce sans effets de cogging, une friction plus faible pour garantir une sortie de force stable et une structure mécanique plus simple.


La conception à entraînement direct élimine également les points d'usure associés aux filetages et aux dents de la courroie, prolongeant ainsi la durée de vie et garantissant un étalonnage plus stable à long terme. Le boîtier semi-fermé protège les composants internes tout en permettant une inspection ou une maintenance facile. Cette conception est particulièrement avantageuse dans les environnements industriels où la poussière et les particules peuvent affecter les performances des roulements linéaires de précision.

Caractéristiques:

  • Force maximale : 22 N

  • Force continue à 25 ℃ : 11,4 N

  • Course totale : 44,8 mm

  • Tension maximale : 14,3 V

  • Constante EMF arrière : 4 V/m/s

  • Poids de la bobine : 52 g

  • Diamètre du stator : 48 mm

  • Filetage d'extrémité d'arbre : M3 (intérieur)

Paramètres du produit :

Modèle de produit Force maximale
(N)		 Force continue
à 25℃(N)		 Course totale
(mm)		 Tension maximale
(V)		 Constante EMF arrière
(V/m/s)		 Poids de la bobine
(g)		 Diamètre du stator Filetage d'extrémité d'arbre
(mm)
VCAB0005-0039-00A 5 1,5 3 5.4 0,9 23 29,5 M2 (extérieur)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31,5 M2.5 (extérieur)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5,72 16.2 26.2 M3 (extérieur)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9h75 14.8 33 M3 (extérieur)
VCAB0015-0127-00A 15 4.9 12.7 21,5 4.1 12,5 30,5 Arbre ∮4.8
VCAB0022-0098-00A 22 6.6 9.8 24,7 5.8 20 34.1 M3 (extérieur)
VCAB0022-0448-00A 22 11.4 44,8 14.3 4 52 48 M3 (intérieur)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 (intérieur)
VCAB0033-0099-00A 33 8 9.9 24.3 5,87 23,5 36 M3 (extérieur)
VCAB0033-0224-00A 33 13.5 22.4 26,7 6.8 69 58 M3 (intérieur)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 (intérieur)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 M3 (intérieur)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 (intérieur)
VCAB0044-0075-00A 44 13.7 7.5 16,8 7.6 38,6 31.1 M3 (extérieur)
VCAB0044-0249-00A 44 11.7 24.9 44,9 8,88 65,9 38.1 M3 (intérieur)
VCAB0070-0149-00A 70 27.3 14.9 26,9 17.7 79 43 M3 (intérieur)
VCAB0087-0062-00A 87 21.67 6.2 34,5 12.7 45.2 43.1 M3 (intérieur)
VCAB0087-0563-00A 87 17.5 56.3 63,4 8.1 177 72 arbre ∮10
VCAB0088-0191-00A 88,5 23.2 19.1 29,9 8 162 50,8 M3 (intérieur)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60,4 M3 (intérieur)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 arbre ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 arbre ∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 arbre ∮8
VCAB0294-0498-00A 294 56,8 49,8 114 24,5 685 93 arbre ∮10
VCAB0436-0187-00A 436 147,6 18.7 40,7 40,7 648 80,4 arbre ∮10
VCAB0436-0250-00A 436 167 25 31,6 37.2 775 78,4 arbre ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 arbre ∮10



Applications :

  • Numérisation par tomographie par cohérence optique (OCT)

  • Lignes à retard optiques du spectromètre FTIR

  • Systèmes de jaugeage linéaire de précision

  • Numérisation de contacts 3D

  • Annulation active des vibrations

  • Orientation du faisceau laser
