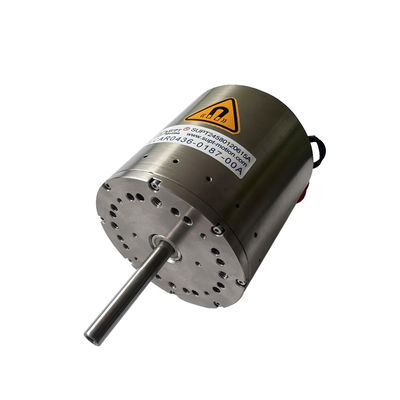

33N 22,4 mm de course à haute force continue moteur à bobine vocale d'arbre pour automatisation

Lieu d'origine	Jiangsu, Chine
Nom de marque	SUPT
Certification	ISO9001,CE,3C
Numéro de modèle	Le nombre d'équipements utilisés est déterminé par le système de mesure.
Quantité de commande min	≥1
Prix	$120.00/pieces 1-60 pieces
Détails d'emballage	emballage en carton
Délai de livraison	Commande d'échantillon 2-3 jours,autre un jour ouvrable, en vrac à négocier
Conditions de paiement	T/T
Capacité d'approvisionnement	Négociable

Détails sur le produit

Tension (V)	26,9	Taper	Micro moteur
Couple	Les demandes	Construction	Aimant permanent
Fonction de protection	Totalement fermé	Vitesse (RPM)	Grande vitesse
Force maximale ((N)	33	Pour les véhicules à moteur à combustion	22,4
moteur à bobine vocale ((V)	26.7	Poids du rotor ((kg)	69
Diamètre de redresseur (millimètre)	58	Force continue (N)	13.5
Mettre en évidence	Moteur à bobine vocale à haute puissance 33N , 22moteur à bobine vocale de 4 mm de course , moteur à bobine vocale linéaire à force continue

Laisser un message

Description de produit

Description du produit :

Le moteur à bobine mobile linéaire VCAB0033-0224-00A délivre une poussée maximale de 33 N et a une course totale de 22,4 mm. Il fournit la poussée nécessaire aux opérations d'assemblage, au transfert de pièces et aux systèmes d'amortissement actif, et est spécialement conçu pour être utilisé dans les équipements automatisés.
Le moteur à bobine mobile intègre des roulements linéaires de précision directement dans le boîtier du moteur, garantissant un guidage précis et à faible friction sur toute la plage de course. L'arbre mobile est fabriqué à partir de matériaux légers, de haute rigidité et résistants à l'usure, offrant des performances fiables pendant les cycles de mouvements alternatifs.

Une caractéristique clé de ce moteur à bobine mobile linéaire est sa poussée nominale continue allant jusqu'à 13,5 N à 25°C, qui représente environ 41 % de sa poussée maximale. Ce rapport élevé entre poussée continue et poussée maximale garantit que l'équipement ne surchauffe pas pendant un fonctionnement continu, ce qui le rend idéal pour les applications nécessitant un actionnement fréquent ou prolongé, telles que les cycles de transfert ou l'amortissement continu des vibrations. Le stator a un diamètre de 58 mm et l'extrémité de l'arbre est équipée d'un filetage interne M3 pour permettre une connexion mécanique sécurisée.

Dans les systèmes d'assemblage automatisés, le moteur à bobine mobile VCAB0033-0224-00A excelle dans les tâches nécessitant une poussée élevée et un positionnement précis, telles que le pressage de roulements dans des boîtiers, l'insertion de connecteurs ou l'application de forces de serrage contrôlées. La caractéristique force-courant linéaire prend en charge des courbes de force programmables, permettant au moteur d'établir d'abord un contact doux, puis d'appliquer des forces de positionnement plus élevées sans avoir recours à des structures mécaniques complexes. La conception du boîtier semi-fermé protège les roulements de précision internes et les assemblages de bobines de la poussière et des contaminants, ce qui est essentiel pour un fonctionnement fiable dans les environnements d'automatisation industrielle.

Paramètres techniques :

Modèle de produit	Force maximale (N)	Force continue à 25℃(N)	Course totale (mm)	Tension maximale (V)	Constante EMF arrière (V/m/s)	Poids de la bobine (g)	Diamètre du stator	Filetage d'extrémité d'arbre (mm)
VCAB0005-0039-00A	5	1,5	3	5.4	0,9	23	29,5	M2 (extérieur)
VCAB0005-0050-00A	5	2.2	3.9	14.5	3.1	27	31,5	M2.5 (extérieur)
VCAB0013-0072-00A	13	4.2	7.2	26.6	5,72	16.2	26.2	M3 (extérieur)
VCAB0015-0062-00A	15	6.5	6.2	26.2	9h75	14.8	33	M3 (extérieur)
VCAB0015-0127-00A	15	4.9	12.7	21,5	4.1	12,5	30,5	Arbre ∮4.8
VCAB0022-0098-00A	22	6.6	9.8	24,7	5.8	20	34.1	M3 (extérieur)
VCAB0022-0448-00A	22	11.4	44,8	14.3	4	52	48	M3 (intérieur)
VCAB0032-0050-00A	32	8.9	5	29.3	7.1	48	40	M3 (intérieur)
VCAB0033-0099-00A	33	8	9.9	24.3	5,87	23,5	36	M3 (extérieur)
VCAB0033-0224-00A	33	13.5	22.4	26,7	6.8	69	58	M3 (intérieur)
VCAB0035-0105-00A	35	15.6	10.5	11.9	5	91	50	M3 (intérieur)
VCAB0044-0040-00A	44	16.3	4	18.3	8.9	46,5	53	M3 (intérieur)
VCAB0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	M3 (intérieur)
VCAB0044-0075-00A	44	13.7	7.5	16,8	7.6	38,6	31.1	M3 (extérieur)
VCAB0044-0249-00A	44	11.7	24.9	44,9	8,88	65,9	38.1	M3 (intérieur)
VCAB0070-0149-00A	70	27.3	14.9	26,9	17.7	79	43	M3 (intérieur)
VCAB0087-0062-00A	87	21.67	6.2	34,5	12.7	45.2	43.1	M3 (intérieur)
VCAB0087-0563-00A	87	17.5	56.3	63,4	8.1	177	72	arbre ∮10
VCAB0088-0191-00A	88,5	23.2	19.1	29,9	8	162	50,8	M3 (intérieur)
VCAB0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60,4	M3 (intérieur)
VCAB0113-0089-00A	113	35	8.9	31	17.5	125	73	arbre ∮8
VCAB0262-0112-00A	262	111	11.2	35.1	41	285	71	arbre ∮10
VCAB0262-0249-00A	262	112	24.9	28.2	26	785	66	arbre ∮8
VCAB0294-0498-00A	294	56,8	49,8	114	24,5	685	93	arbre ∮10
VCAB0436-0187-00A	436	147,6	18.7	40,7	40,7	648	80,4	arbre ∮10
VCAB0436-0250-00A	436	167	25	31,6	37.2	775	78,4	arbre ∮10
VCAB0445-0300-00A	445	185	30	33	35	920	76.2	arbre ∮10

Applications :

Presses d'assemblage automatisées

Insertion du roulement

Placement du connecteur

Dispositifs de serrage et de maintien

Amortissement actif des vibrations

Actionnement de robots industriels
