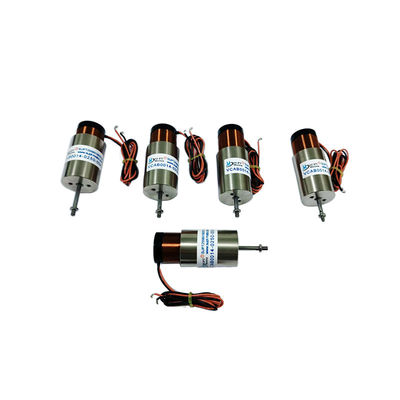

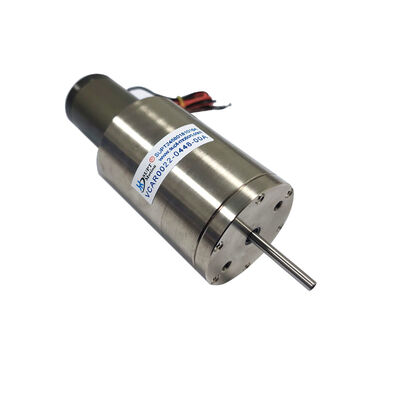

Moteur à bobine vocale d'arbre à haute précision de 44N 5,9 mm pour systèmes AOI

Description du produit:

Le VCAB0044-0059-00A est un moteur à bobine vocale de type arbre semi-fermé de haute précision optimisé pour l'inspection optique automatisée (AOI), l'équipement de test des semi-conducteurs,et les applications de positionnement de précision qui exigent une extrême précision et répétabilité.

La série VCAB de moteurs à bobine vocale linéaire est dotée d'une conception d'arbre de mouvement intégrée et intègre des roulements linéaires de précision pour fournir un guidage lisse et à faible frottement et une précision exceptionnelle.L'arbre de mouvement est construit à partir de poids léger, de haute rigidité, de matériaux résistants à l'usure, assurant une précision de positionnement stable sur des millions de cycles.ce qui le rend idéal pour les applications d'inspection et d'essai à grande vitesse.

Dans les systèmes d'inspection AOI et des semi-conducteurs, un positionnement précis de l'axe Z est essentiel pour maintenir la mise au point lors de la capture d'images à grande vitesse.Ce moteur linéaire à bobine de voix utilise une conception à entraînement direct avec zéro effet de cogging, assurant un mouvement en douceur et sans objets; en même temps, son rapport poussée/masse élevé permet des réglages rapides de la mise au point sans dépassement.La course de 9 mm offre un large espace pour les systèmes de mise au point automatique et les applications de mesure du profil de surface.

La conception du boîtier semi-fermé protège les composants internes de la poussière et des contaminants,qui est essentiel dans les salles blanches où les particules peuvent compromettre la qualité de l'inspection optiqueLes roulements de précision intégrés éliminent le besoin d'assemblages de rails de guidage externes, réduisant la complexité et le coût du système tout en améliorant la fiabilité globale.

Ce moteur à bobine de voix linéaire est également idéal pour les applications de test de sonde, où la force de contact contrôlée est essentielle pour des mesures électriques précises.La relation linéaire force-courant permet une régulation précise de la forceLe mécanisme de rétroaction zéro empêche les erreurs de positionnement, évitant ainsi les pannes de contact ou les fausses détections de défaut.

Caractéristiques:

• Nom du produit:Moteur à bobine de voix linéaire
• Numéro de modèle:Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
• Force maximale: 44,1 N
• Force continue @25°C: 17,7 N
• Traction totale: 5,9 mm
• Voltage maximal: 14,3 V
• Constante de champ électromagnétique arrière: 8 V/m/s
• Poids de la bobine: 43 g
• Diamètre du stator: 46 mm

Paramètres techniques:

Applications:

1.Focus automatique par inspection optique automatisée (AOI)

2- Des testeurs de sondes à semi-conducteurs.

3.Précision du profilage de surface

4. Position de l' aiguille de distribution

5. Contrôle de la force de contact de la sonde d'essai

6. Positionnement des équipements de métrologie
