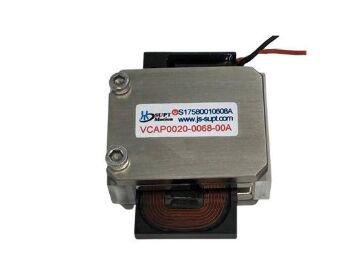

6.8mm Moteur à bobine mobile ultra-mince et plat de haute précision pour dispositifs médicaux
| Lieu d'origine | Jiangsu, Chine |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | ISO9001-2000,CE |
| Numéro de modèle | Série VCAP |
| Quantité de commande min | ≥1 |
| Prix | $107-$300 |
| Détails d'emballage | Emballages en carton, etc. |
| Délai de livraison | 1-5 produits 5-7 jours expédition, échantillons 3-5 jours, en vrac à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | Interview |
Détails sur le produit
| Température de fonctionnement | Large | Nom du produit | Actionneur de bobine mobile linéaire |
|---|---|---|---|
| Longueur de trait | 6,8 mm | Taille | Compact |
| Taper | Moteur à bobine mobile de type plat | Précision de positionnement | Haut |
| Détails de l'emballage | VCAP0020-0068-00A | Tension | 8.2V |
| Pic | 20N | Fonction de protection | Totalement fermé |
Description de produit
Description du produit:
Le VCAP0020-0068-00A est un moteur à bobine vocale plate ultra-compact et ultra-mince spécialement conçu pour les dispositifs médicaux, les instruments portables et les systèmes microélectromécaniques (MEMS).Installé dans un boîtier ultra-compact mesurant seulement 39 × 50 × 21.5 mm, ce produit offre une poussée maximale de 20 N, une poussée continue de 5,5 N et une course de 6,8 mm.Ce moteur à bobine à voix plate est idéal pour les applications à espace restreint telles que les instruments chirurgicaux peu invasifsIl est fabriqué à partir de matériaux biocompatibles et de composants de haute précision, il offre un fonctionnement fluide, silencieux,et un mouvement stable avec zéro contre-effet et une excellente répétabilitéAvec une tension de fonctionnement maximale de 8,2 V, ce moteur à bobine vocale plate présente une faible consommation d'énergie, une faible production de chaleur et une longue durée de vie.le moteur permet un contrôle de mouvement précis et réactifIl est largement utilisé dans la robotique médicale, les dispositifs optiques portables, le contrôle des micro-valves, les systèmes de livraison de dispositifs médicaux de précision et les petits appareils électroniques grand public.Ce moteur à bobine à voix plate est la solution ultime pour le mouvement de micro-précision dans les conceptions ultra-minces.
Caractéristiques:
- Système d'actionnement vocal linéaire, moteur de bobine vocale médicale, actionneur ultra-mince, moteur d'équipement micro-chirurgicale
- Mécanisme d'actionnement de la bobine vocale
- 8.2V Entrée de tension
- 6.8 mm de longueur de course
- Une longue durée de vie
- Force élevée
Paramètres techniques:
| Modèle de produit | Force maximale (N) |
Force continue à 25°C ((N) |
Traction totale (mm) |
Voltage maximal (V) |
Constante du champ électromagnétique arrière (V/m/s) |
Longueur (mm) |
Largeur (mm) |
Taille (mm) |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de la zone géographique. | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| Le nombre d'équipements à transporter est déterminé par le système de mesure. | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| Le nombre d'équipements à utiliser | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| Le nombre d'heures de travail est déterminé en fonction de la période de travail. | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
Les données relatives à l'équipement doivent être transmises à l'autorité compétente.
| Paramètre | valeur | Paramètre | valeur |
| Modèle | Le nombre d'équipements utilisés est déterminé en fonction de l'état de la zone géographique. | Poussée maximale | 20N |
| Poussée continue (25°C) | 5.5N | Traction totale | 6.8 mm |
| Voltage maximal | 8.2V | Constante de champ électromagnétique inverse | 4.4V/m/s |
| Longueur | 39 mm | Largeur | 50 mm |
| Taille | 21.5 mm | Le poids | 20,9 kg |
Applications:
Applications typiques:
1Électronique grand public: mise au point automatique et stabilisation optique de l'image (OIS) pour les appareils photo des smartphones, permettant des mouvements de réciprocité à haute fréquence dans des espaces ultra-compacts;certaines lentilles de périscope utilisent également des VCM plats.
2Équipement de semi-conducteurs: Plateformes de mouvement XY-axe de précision, stations de sonde et machines de liaison de puces, nécessitant un fonctionnement à courte durée et à grande vitesse avec de faibles vibrations.
3Mesure de précision / Optique: miroirs à grande vitesse, stades de vibration et balayage laser, nécessitant une réponse à haute fréquence et un positionnement de haute précision.
4• Dispositifs médicaux: robots chirurgicaux peu invasifs et actionneurs à micro-valves, équilibrant taille compacte avec réponse rapide.
