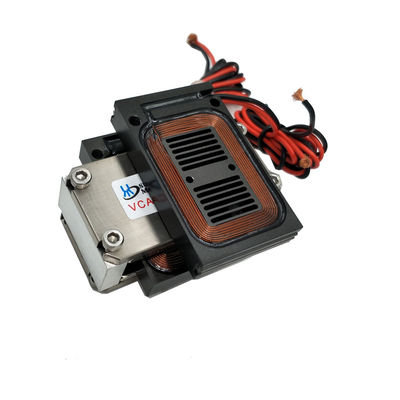

Moteurs linéaires miniatures plates pour l'industrie des micro-outils mécaniques
| Lieu d'origine | Jiangsu, Chine |
|---|---|
| Nom de marque | SUPT |
| Certification | ce,ISO9001,CCC |

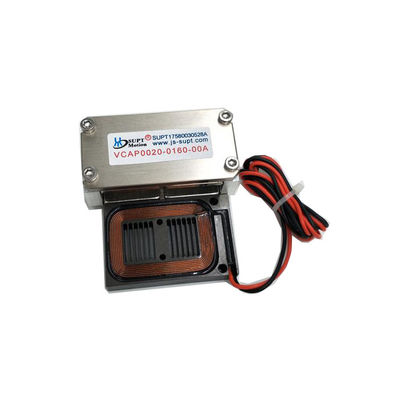

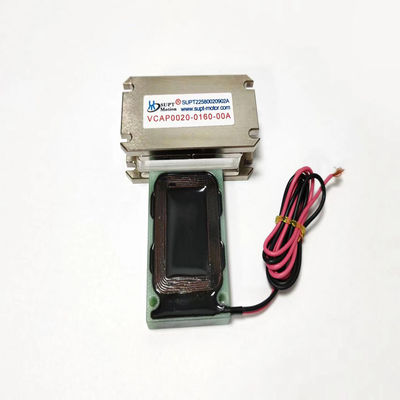

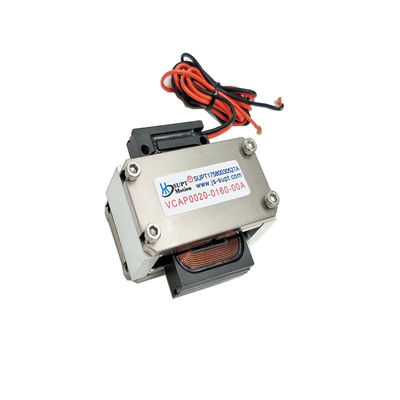

| Numéro de modèle | VCAP0020-0160-00A |
| Quantité de commande min | 2 pièces |
| Prix | $120.00/pieces >=2 pieces |
| Détails d'emballage | dans le carton et en tant que moteur requirements<br>linear de bobine acoustique de client |
| Délai de livraison | 1-5 produits 5-7 jours d'expédition, échantillons 3-5 jours, en vrac à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 8000 morceaux/morceaux par Moteur linéaire de bobine acoustique de mois |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Garantie | 3 mois à 1 an | Utilisation | BATEAU, voiture, bicyclette électrique, appareil ménager, UAV, 3D impression, microscope, robot, ven |
|---|---|---|---|
| Le type | Micro moteur | Le couple | Les demandes |
| Construction | Magnéte permanent | Commutation | Le pinceau |
| Protégez la fonctionnalité | Entièrement fermé | Velocité (RPM) | Vitesse variable |
| Courant continu (A) | 4.6A | Efficacité | IE 1 |
| Nom du produit | moteur linéaire de bobine acoustique | Voltage nominal | 4.4V |
| Force maximale | 20N | Force continue | 5.3N |
| Port | Port de Shanghai | ||
| Mettre en évidence | Actuateur à bobine vocale linéaire de structure simple,Actuateur à bobine de voix linéaire plat 4.6A,Moteur micro-linéaire de type plat 4.6A |
||
Description de produit
Moteur à bobine vocale de structure simple Moteur à bobine vocale de type linéaire plat
Description du produit
Le moteur à bobine vocale plate (VCM) utilise le principe de l'interaction électromagnétique pour produire un mouvement linéaire.Quand le courant circule à travers la bobineCe mécanisme d'entraînement direct élimine le besoin de composants de transmission mécaniques,assurer une grande précision et une grande réactivité.
La série plate est idéale pour la production de mouvements X-Y à courte distance et son marché est principalement destiné aux industries des semi-conducteurs et des micro-machines-outils.parlons des façons dont les moteurs à bobine vocale plate peuvent être utilisés dans l'industrie de la micro-usinage:
1. micro-usinage de précision: le contrôle précis du mouvement et la réactivité du VCM le rendent idéal pour les applications de micro-usinage.pièces de travail ou outils de coupe avec une précision inférieure à la micron, permettant des procédés de micro-usinage complexes et précis.
2Optique et micro-lithographie: dans la fabrication de procédés de micro-optique et de micro-lithographie, la VCM aide à positionner les lentilles, les masques ou autres éléments optiques avec une extrême précision.Ceci est essentiel pour produire des microstructures précises.
3. Fabrication de MEMS: pour la fabrication de systèmes microélectro-mécaniques (MEMS), la VCM aide à déplacer avec précision les composants MEMS pendant le processus de fabrication,assurer l'assemblage précis de micro-appareils complexes.
4- l'usinage et le fraisage par micro-électro-décharge: dans les applications d'usinage et de fraisage par micro-électro-décharge (EDM),Les VCM contrôlent le mouvement des électrodes ou des outils de meulage pour permettre un retrait précis du matériau des caractéristiques miniatures.
5Manipulation de la sonde: dans les tâches de micromanipulation, telles que la manipulation d'échantillons de précision ou de micro-composants,le VCM contrôle le mouvement de la sonde pour assurer la minimisation des dommages et le positionnement précis.
6. Micro-assemblage: la VCM peut être utilisée dans les processus de micro-assemblage pour localiser et aligner les micro-composants dans la construction de micro-appareils, assurant une connexion et une fonctionnalité appropriées.
7. Contouring de surface: la VCM peut aider à positionner avec précision un profilé ou un outil de mesure de surface pour caractériser des surfaces miniatures avec une grande précision.
8Microdispensation et impression: dans le domaine des microfluides et de la microfabrication,la VCM peut être utilisée pour contrôler la distribution ou l'impression de quantités minimes de fluides ou de matériaux sur des surfaces microstructurées.
Applications:
Le moteur à bobine plate a une bobine de rotor légère, un temps de réponse court et une fréquence élevée.La course 1mm-20mm poussée de pointe 1N-300N est souvent utilisé pour faire une plate-forme de mouvement axe x-y. Largement utilisé dans l'industrie des semi-conducteurs et des micro-machines-outils.La série de moteurs à bobine plate a une course plus courte que la série rectangulaire au même volume, mais présente l'avantage d'une surface de plus faible hauteur. Poussée jusqu'à 500N, course jusqu'à 15 mm. La série plate est un produit idéal pour produire un mouvement X-Y à courte course,et son marché est principalement orienté vers les industries des semi-conducteurs et des micro-machines-outils.
La série VCAP de moteur à bobine vocale de type plat
|
Produit Mdel
|
Force maximale
(N)
|
Continué
La force
(N)
|
Traction totale
(mm)
|
Je suis désolé.
Voltage
(V)
|
Le champ électromagnétique arrière
Persistant
(V/m/S)
|
Poids de la bobine
Le montant de l'aide
|
Longueur ((mm)
|
Largeur
(mm)
|
|
Le nombre d'équipements utilisés est déterminé en fonction de l'état de la zone géographique.
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|
Le nombre d'équipements à transporter est déterminé par le système de mesure.
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|
Le nombre d'heures de travail est déterminé en fonction de la période de travail.
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|
Des images détaillées
Certifications
Notre entreprise
Suzhou Unite Precision Technology Co., Ltd. ((SUPT Motion) est une société d'ingénierie et de fabrication dédiée à la fourniture de moteurs linéaires et de plateformes de moteurs linéaires,SUPT Motion est de fournir à la fois un produit de distribution standard et également des solutions OEM personnalisées à volume élevéLe produit principal est un actionneur linéaire et rotatif à bobine vocale et un moteur linéaire sans pinceau de type aimant permanent.
La société dispose d'une forte capacité de R & D et d'un système de service après-vente parfait.SUPT Motion est en mesure selon les exigences spécifiques du client de concevoir et de produire moteur à bobine vocale moteur linéaire et toutes sortes de plate-forme de mouvement linéaireGrâce à nos nombreuses années d'expérience, notre personnel international d'ingénierie et de fabrication est en mesure de fournir la technologie la plus avancée et le produit de la meilleure qualité pour l'Asie, l'Amérique du Nord,L'Europe et le monde divers domaines des moteurs à bobine vocale et moteurs linéaires clients et concessionnaires.
La société est en mesure de fournir une solution rentable à votre grande exigence de production OEM pour vous en étant basé dans les centres de fabrication de Suzhou,Nous continuerons à nous améliorer en technologie, nous nous efforcerons d'atteindre la perfection en qualité..S'en tenir au principe de la qualité supérieure est notre objectif, la satisfaction du client est notre engagement.Avec notre département de qualité stricte et le département de production assurer que nos produits de haute qualité et peu coûteux moteur plus rentable pour servir les clients, il a une forte compétitivité.
Questions fréquentes
1- Vous êtes fabricant?
RE:Oui, nous sommes une usine et 100% fabricant.
2- Comment puis-je obtenir un devis?
Re:Veuillez fournir les exigences détaillées du produit,telles que le cahier des charges,la quantité,les conditions d'emballage,etc.
3- Combien de temps puis-je les avoir?
R: Normalement, les échantillons ont besoin de 7 à 10 jours ouvrables.
La production en série prend 12 à 18 jours ouvrables.
Ça dépend de votre quantité.
4- Vous pouvez produire selon les échantillons?
Re: Oui, nous pouvons produire par vos échantillons ou dessins techniques.
5Quelles sont vos conditions de paiement?
Re: T/T 50% comme dépôt,et 50% seront payés avant l'expédition. Nous vous montrerons les photos du produit et des paquets avant de payer le solde.
6Quelles sont vos conditions de livraison?
- Je ne sais pas.
Notre service
Le service:
A. Les indicateurs techniques et les spécifications peuvent être personnalisés.
B. échantillon gratuit, fret à la collecte.C. Service après-vente satisfaisant.
D.MOQ flexible.
Pourquoi nous choisir?
A.100% du fabricant.
B.Expérience de production riche.
C. Machine avancée.
D. Système de contrôle de qualité strict.
|
Port de chargement
|
Le port de Shanghai, en Chine.
|
|
Délai de négociation
|
Les prix
|
|
Expédition
|
LCL ou FCL par mer, par avion ou par express DHL,UPS.
|
|
Délai de paiement
|
T/T, Western Union, E-checking, Assurance commerciale et paypal sont également acceptés.
|
|
Temps de réalisation
|
7-10 jours ouvrables après le paiement et selon les exigences du client.
|
