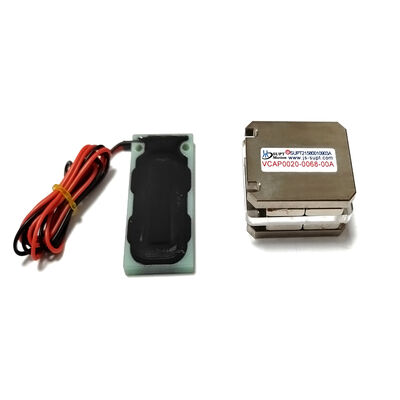

Actuateur à bobine vocale linéaire micro-plate de 20N adapté aux essais de semi-conducteurs
| Lieu d'origine | Jiangsu, Chine |
|---|---|
| Nom de marque | SUPT |
| Certification | ce,ISO9001,CCC |
| Numéro de modèle | VCAP0020-0068-00A |
| Quantité de commande min | 1pieces |
| Prix | $150.00/pieces >=2 pieces |
| Détails d'emballage | Carton empaquetant etc. |
| Délai de livraison | 1-5 produits 5-7 jours expédition, échantillons 3-5 jours, en vrac à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | A négocier |
Détails sur le produit
| Garantie | 3mois-1an | Usage | BATEAU, voiture, vélo électrique, UAV, impression 3D, microscope, robot, ventilateurs médicaux, proj |
|---|---|---|---|
| Taper | Micro moteur | Construction | Aimant permanent |
| Commutation | Brosse | Fonction de protection | Totalement fermé |
| Vitesse (tr / min) | Vitesse variable | Nom du produit | moteur linéaire de bobine acoustique |
| Tension nominale | 8.2V | Pic | 20N |
| Force continue | 5.5N | Port | Port de Shanghai |
Description de produit
Description du produit
L'actionneur à bobine mobile plate offre des temps de réponse rapides, une poussée modérée, une course fiable et une grande efficacité, et est spécialement conçu pour les applications de test de semi-conducteurs et d'électronique. Avec une poussée de pointe de 20 N, une poussée continue de 5,5 N et une course de 6,8 mm, cet actionneur à bobine mobile plate atteint un équilibre idéal entre poussée, vitesse et course. Avec ses dimensions compactes (39 × 50 × 21,5 mm) et une hauteur de seulement 21,5 mm, cet actionneur à bobine mobile plate est bien adapté aux plateformes de test multi-axes et aux modules d'automatisation à haute densité. Il offre une sortie de force douce, est exempt d'effets de cogging, fonctionne silencieusement et offre une grande précision de positionnement, ce qui lui permet de supporter des mouvements alternatifs à haute fréquence sur de longues périodes. Le moteur a une tension de fonctionnement maximale de 8,2 V et une constante de force contre-électromotrice de 4,4 V/m/s, garantissant des performances stables et une faible consommation d'énergie. Sa conception avancée de dissipation thermique réduit l'accumulation de chaleur et prolonge la durée de vie. Cet actionneur à bobine mobile plate est largement utilisé dans les stations de sondage de semi-conducteurs, les équipements de test de circuits intégrés, les systèmes d'étalonnage de capteurs, l'inspection de composants électroniques et les lignes d'assemblage automatisées à petite échelle.
Application :
Comparée à la série rectangulaire, la série de moteurs à bobine mobile de type plat a une course relativement plus courte pour le même volume, mais son avantage réside dans son profil plus bas. Elle offre une poussée allant jusqu'à 500 N et une course de 15 mm. La série de type plat est une solution idéale pour générer des mouvements X-Y à courte course, et son marché principal est l'industrie des semi-conducteurs et du micro-usinage.
• Stations de sondage pour tests de puces de semi-conducteurs
• Équipement de test fonctionnel de composants électroniques
• Systèmes d'étalonnage de capteurs de précision
• Lignes d'assemblage automatisées à petite échelle
• Équipement de test fonctionnel de composants électroniques
• Systèmes d'étalonnage de capteurs de précision
• Lignes d'assemblage automatisées à petite échelle
Paramètres techniques :
|
Modèle de produit
|
Force de pointe
(N)
|
Continue
Force
(N)
|
Course totale
(mm)
|
Max
Tension
(V)
|
Force contre-EMK
Constante
(V/m/S)
|
Poids de la bobine
(g)
|
Longueur (mm)
|
Largeur
(mm)
|
|
VCAP0020-0068-00A
|
20
|
9,2
|
6,8
|
8,2
|
4,4
|
39
|
50
|
21,5
|
|
VCAP0020-0160-00A
|
20
|
5,3
|
16
|
27,6
|
4,4
|
59
|
50
|
22,5
|
|

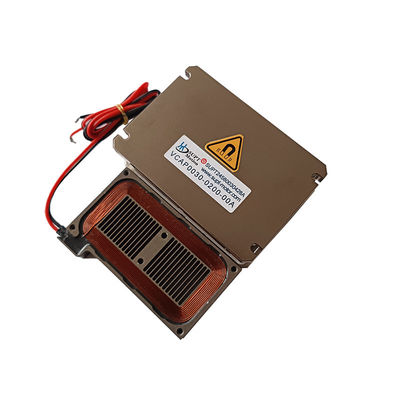

VCAP0030-0020-00A
|
30
|
12,3
|
20
|
24,3
|
10,5
|
80
|
74
|
25
|
VCAP0020-0068-00A :
| Paramètre | valeur | Paramètre | valeur |
| Modèle | VCAP0020-0068-00A | Poussée de pointe | 20N |
| Poussée continue (25°C) | 5,5N | Course totale | 6,8mm |
| Tension maximale | 8,2V | Constante de force contre-EMK | 4,4V/m/s |
| Longueur | 39mm | Largeur | 50mm |
| Hauteur | 21,5mm | Poids | 3,3kg |
