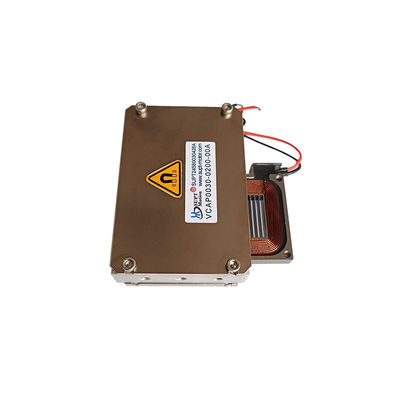

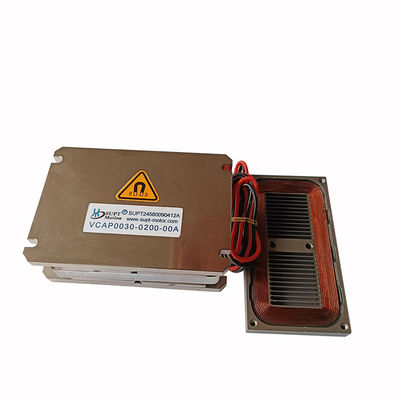

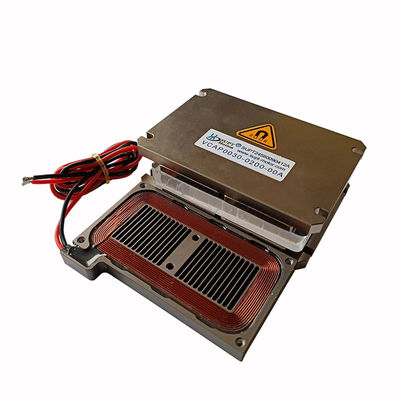

Moteurs à bobine mobile 30N à poussée élevée et à profil plat adaptés à l'usinage de précision
| Lieu d'origine | Chine,Suzhou |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | CE, ISO9001 |
| Numéro de modèle | Le nombre d'heures de travail est déterminé en fonction de la période de travail. |
| Quantité de commande min | 3pcs |
| Prix | $120-$400 |
| Détails d'emballage | Emballage personnalisé, etc. |
| Délai de livraison | 1 à 5 pièces, 5 jours. >20 pièces, à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | A négocier |
Détails sur le produit
| Méthode d'actionnement | Bobine acoustique | Fonction de protection | Totalement fermé |
|---|---|---|---|
| Force continue | 12.3N | Tension | 24.3V |
| Total total | 20mm | Pic | 30N |
| Longueur | 80mm | Taille | 74mm |
| Niveau de bruit | Faible | Détails de l'emballage | Le nombre d'heures de travail est déterminé en fonction de la période de travail. |
| Positionner les commentaires | Potentiomètre | Commutation | Brosse |
Description de produit
Description du produit:
Le SUPTMOTION VCAP0030-0200-00A est un moteur à bobine à voix plate lourde spécialement conçu pour l'actionnement de précision à traction élevée et à traction longue.une poussée continue de 12.3 N, et une course ultra-longue de 20 mm, ce qui le rend idéal pour la fabrication de semi-conducteurs, l'usinage de précision et les systèmes d'assemblage automatisés.Avec sa structure mécanique robuste et son circuit magnétique performant, cet actionneur offre une stabilité de positionnement exceptionnelle, une réponse dynamique rapide et une réaction négative nulle.Ses dimensions industrielles standard de 80×74×25 mm assurent la compatibilité avec les interfaces d'équipement standardLe moteur à bobine vocale plate fonctionne à une tension maximale de 24,3 V avec une constante EMF inverse de 10,5 V/m/s,offrant une efficacité énergétique élevée et une faible consommation d'énergieIl présente une excellente dissipation thermique, une faible résistance thermique et des performances stables dans des conditions de fonctionnement continuellement lourdes.Les moteurs à bobine à voix plate sont largement utilisés dans les machines de découpe de plaquettes, les systèmes de micro-alimentation CNC, l'assemblage de composants automobiles, les presses de batteries lithium-ion et les équipements d'inspection de haute précision.Ils fournissent un contrôle de mouvement fiable et sans entretien pour les applications industrielles nécessitant une poussée élevée et une course longue.
Caractéristiques:
Longue course et poussée élevée: une course maximale de 20 mm combinée à une poussée maximale de 30 N et à une poussée continue de 12,3 N répond aux exigences du mouvement de précision à lourde charge.
Conversion d'énergie à haut rendement: une constante de champ électromagnétique inverse élevée de 10,5 V/m/s offre un rendement de conversion d'énergie 15% supérieur à celui des produits comparables.
Dimensions industrielles: dimensions industrielles standard de 80 × 74 × 25 mm, compatibles avec les interfaces de montage des équipements à semi-conducteurs.
Paramètres du produit:
| Modèle de produit | Force maximale (N) |
Force continue à 25°C ((N) |
Traction totale (mm) |
Voltage maximal (V) |
Constante du champ électromagnétique arrière (V/m/s) |
Longueur (mm) |
Largeur (mm) |
Taille (mm) |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de la zone géographique. | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| Le nombre d'équipements à transporter est déterminé par le système de mesure. | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| Le nombre d'heures de travail est déterminé en fonction de la période de travail. | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| Le nombre d'heures de travail est déterminé en fonction de la période de travail. | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
Le système d'avertissement doit être conforme à l'annexe V, partie B, du règlement (CE) no 216/2008 du Conseil.
| Paramètre | valeur | Paramètre | valeur |
| Modèle | Le nombre d'heures de travail est déterminé en fonction de la période de travail. | Poussée maximale | 30N |
| Poussée continue (25°C) | 12.3N | Traction totale | 20 mm |
| Voltage maximal | 24.3V | Constante de champ électromagnétique inverse | 10.5V/m/s |
| Longueur | 80 mm | Largeur | 74 mm |
| Taille | 25 mm | Classification de la protection | Pour la protection contre la corrosion |
Applications:
• Systèmes de positionnement pour les équipements de découpe de plaquettes à semi-conducteurs
• Mécanismes de micro-alimentation pour les machines-outils CNC de précision
• Équipement d'essai de composants électroniques automobiles
• Équipement de stratification de précision pour électrodes de batteries lithium-ion
| La principale application d'un moteur à bobine vocale: |
| 1L'industrie des semi-conducteurs: câblage, découpe, forage, systèmes de transport, soudage, robotique. |
| 2.Le fonctionnement des vannes sur le terrain:Ventilateur de type, systèmes d'essai de pression, système d'injection de chimie des vannes pneumatiques. |
| 3.Industrie des micro-machines: systèmes d'alimentation, micro-perçage, estampage de précision. |
| 4.Système de vibration: table à secouer, plateforme de vibration. |
| 5.Campagne médicale: Système de micro-injection, équipement respiratoire, équipement d'essai. |
| 6.Technologie de l'aviation: Système de contrôle de vol, système de rétroaction des pilotes. |
| 7.Camp d'utilisation commerciale:Pompes de refroidissement par ordinateur avec caméra miniature Système de mise au point. |
| 8Industrie de l'automatisation: équipement laser, distributeur, équipement d'essai, machines textiles. |
