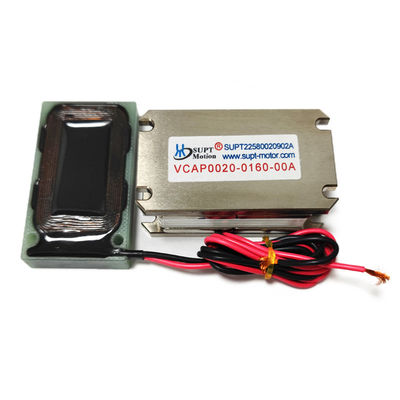

Moteur à bobine à voix plate à 16 mm de course de haute précision adapté aux étapes de positionnement XY
| Lieu d'origine | Jiangsu, Chine |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | ce,ISO9001,CCC |
| Numéro de modèle | VCAP0020-0160-00A |
| Quantité de commande min | ≥2 |
| Prix | $195.00/pieces >=1 pieces |
| Détails d'emballage | Emballage personnalisé, etc. |
| Délai de livraison | 1-5 produits 5-7 jours expédition, échantillons 3-5 jours, en vrac à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | A négocier |
Détails sur le produit
| Garantie | 3mois-1an | Usage | BATEAU, voiture, bicyclette électrique, appareil ménager, UAV, 3D impression, microscope, robot, ven |
|---|---|---|---|
| Taper | Micro moteur | Couple | Les demandes |
| Construction | Aimant permanent | Commutation | Brosse |
| Fonction de protection | Totalement fermé | Vitesse (tr / min) | Vitesse variable |
| Nom du produit | moteur linéaire de bobine acoustique | Tension nominale | 4.4V |
| Pic | 20N | Force continue | 5.3N |
| Port | Port de Shanghai | Accident vasculaire cérébral | 16mm |
Description de produit
Description du produit
Le SUPT VCAP0020-0160-00A est un moteur à bobine mobile plat à haute efficacité, conçu spécifiquement pour les applications de contrôle de mouvement de précision avec une course moyenne. Il offre une poussée de pointe de 20 N, une poussée continue de 5,3 N et une course totale de 16 mm, établissant un équilibre entre la distance de course et la réponse dynamique, ce qui le rend idéal pour l'automatisation industrielle et les équipements optiques. Avec une épaisseur de seulement 22,5 mm, ce moteur à bobine mobile plat est idéal pour les plateformes de positionnement minces sur axe XY, les machines d'inspection d'écrans plats et les équipements de traitement laser. Son circuit magnétique haute performance assure une sortie de force douce et silencieuse, sans effets de cogging, supportant un mouvement alternatif à haute fréquence jusqu'à 500 Hz. Son facteur de forme de 59 × 50 × 22,5 mm prend en charge le montage en réseau et la synchronisation multi-axes, améliorant considérablement l'intégration de l'équipement. Ce moteur à bobine mobile plat a une tension de fonctionnement maximale de 27,6 V et présente une excellente stabilité thermique et une faible génération de chaleur, garantissant des performances stables en fonctionnement continu. Avec une constante de force contre-électromotrice de 4,4 V/m/s, il offre un contrôle fiable de la vitesse et de la position. Ce modèle de moteur à bobine mobile plat est largement utilisé dans les tests FPD, le balayage optique, les systèmes d'imagerie numérique, les platines de positionnement de précision et les petits modules d'automatisation.
Application:
1. Plateforme XY pour équipement d'inspection de pixels d'écrans plats
2. Système de positionnement de précision pour imprimantes d'étiquettes électroniques
3. Contrôle de mouvement pour graveurs laser compacts
4. Mécanisme de mouvement d'objectif pour équipement de tri optique
Paramètres techniques :
| Modèle de produit | Force de pointe (N) |
Force continue à 25°C (N) |
Course totale (mm) |
Tension max. (V) |
Constante de force contre-électromotrice (V/m/s) |
Longueur (mm) |
Largeur (mm) |
Hauteur (mm) |
| VCAP0020-0068-00A | 20 | 5,5 | 6,8 | 8,2 | 4,4 | 39 | 50 | 21,5 |
| VCAP0020-0160-00A | 20 | 5,3 | 16 | 27,6 | 4,4 | 59 | 50 | 22,5 |
| VCAP0030-0200-00A | 30 | 12,3 | 20 | 24,3 | 10,5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41,2 | 80,1 | 110 | 105 | 51 |
VCAP0020-0160-00A :
| Paramètre | Valeur | Paramètre | Valeur |
| Modèle | VCAP0020-0160-00A | Poussée de pointe | 20N |
| Poussée continue (25°C) | 5,3N | Course totale | 16mm |
| Tension maximale | 27,6V | Constante de force contre-électromotrice | 4,4V/m/s |
| Longueur | 59mm | Largeur | 50mm |
| Hauteur | 22,5mm | Classe d'isolation | Classe B |
Images détaillées
Certifications
Notre entreprise
Suzhou Unite Precision Technology Co,Ltd. (SUPT Motion) est une entreprise d'ingénierie et de fabrication dédiée à la fourniture d'actionneurs linéaires à bobine mobile et de plateformes de moteurs linéaires. SUPT Motion vise à fournir à la fois des produits de distribution standard et des solutions OEM personnalisées de volume moyen et élevé. Le produit principal est un actionneur linéaire et rotatif basé sur bobine mobile et un moteur linéaire de type aimant permanent sans balais.
L'entreprise possède une solide capacité de R&D et un système de service après-vente parfait. SUPT Motion est en mesure de concevoir et de produire des moteurs à bobine mobile, des moteurs linéaires et toutes sortes de plateformes de mouvement linéaire selon les exigences spécifiques des clients. Avec de nombreuses années d'expérience, notre personnel international d'ingénierie et de fabrication est en mesure de fournir la technologie la plus avancée et les produits de la meilleure qualité aux clients et distributeurs de moteurs à bobine mobile et de moteurs linéaires d'Asie, d'Amérique du Nord, d'Europe et du monde entier.
L'entreprise est en mesure de vous fournir des solutions rentables pour vos besoins de production OEM à grande échelle en étant basée dans les centres de fabrication de Suzhou. Nous continuerons à nous améliorer en technologie et à rechercher la perfection dans la qualité. Adhérant au principe de SUPT Motion : la haute qualité est notre poursuite, la satisfaction du client est notre engagement. Avec notre département qualité et notre département de production stricts, nous garantissons que nos produits de haute qualité et peu coûteux sont plus rentables pour servir les clients, ce qui leur confère une forte compétitivité.
FAQ
1. Êtes-vous un fabricant ?
RÉ : Oui, nous sommes une usine et un fabricant à 100 %.
2. Comment puis-je obtenir un devis ?
R : Veuillez fournir les exigences détaillées du produit, telles que les spécifications, la quantité, les exigences d'emballage, etc.
3. Combien de temps puis-je les obtenir ?
R : Normalement, les échantillons nécessitent 7 à 10 jours ouvrables.
La production de masse nécessite 12 à 18 jours ouvrables.
Cela dépend de votre quantité.
4. Pouvez-vous produire selon les échantillons ?
R : Oui, nous pouvons produire selon vos échantillons ou vos dessins techniques.
5. Quelles sont vos conditions de paiement ?
R : T/T 50 % en tant que dépôt, et 50 % seront payés avant l'expédition. Nous vous montrerons les photos du produit et des emballages avant que vous ne payiez le solde.
6. Quelles sont vos conditions de livraison ?
R : EXW, FOB.
Notre service
Service :
A. Les indicateurs techniques et les spécifications peuvent être personnalisés.
B. Échantillon gratuit, fret collecté.C. Service après-vente satisfaisant.
D. MOQ flexible.
Pourquoi nous choisir :
A. Fabricant à 100 %.
B. Riche expérience de production.
C. Machine avancée.
D. Système de contrôle qualité strict.
