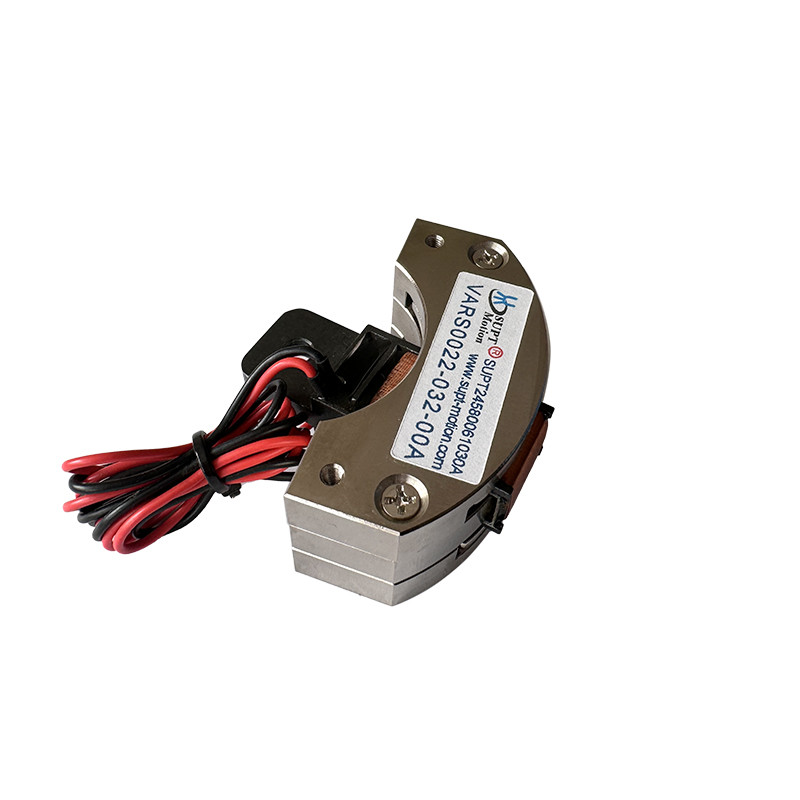

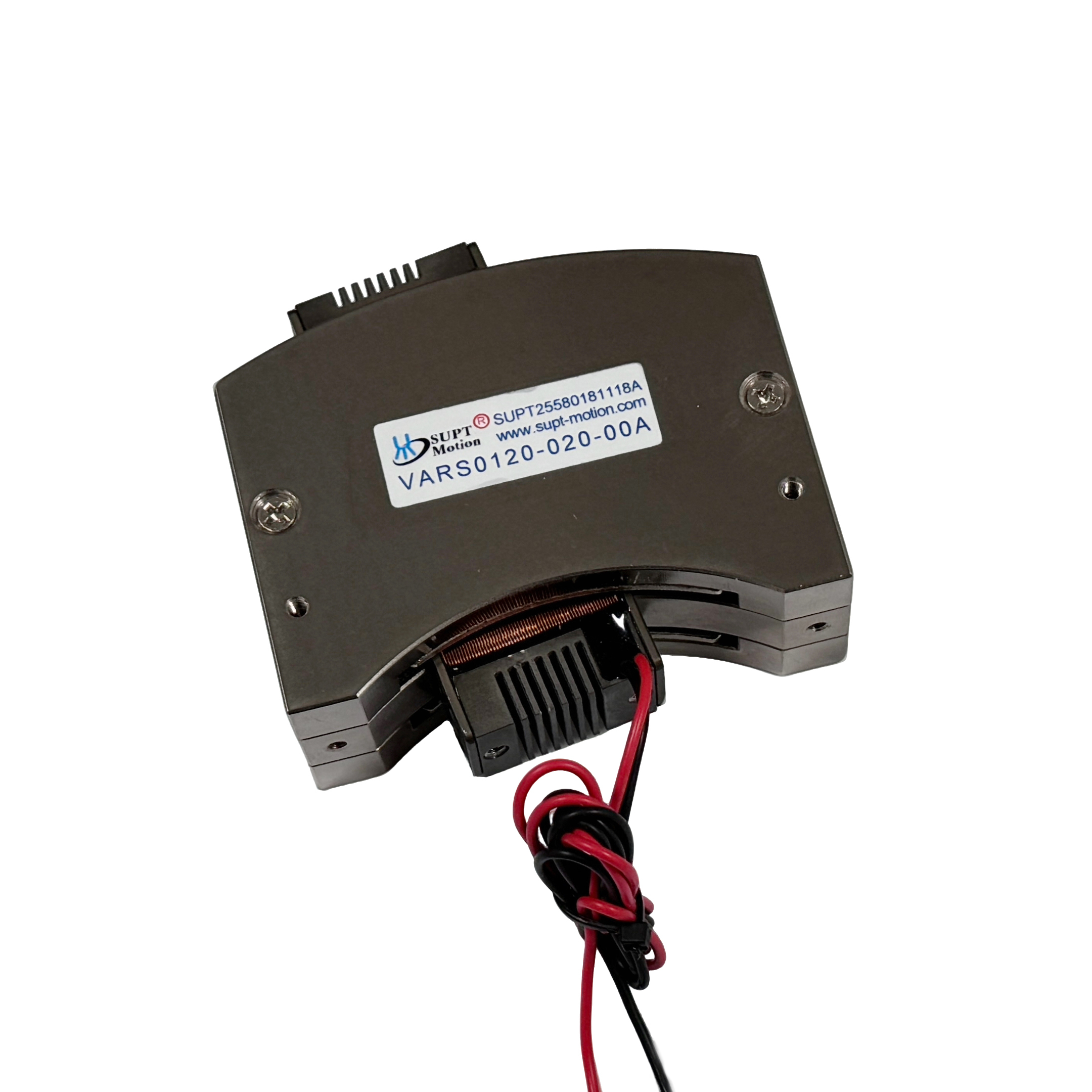

Moteur à bobine vocale micro rotative de haute précision utilisé pour l'alignement des plaquettes

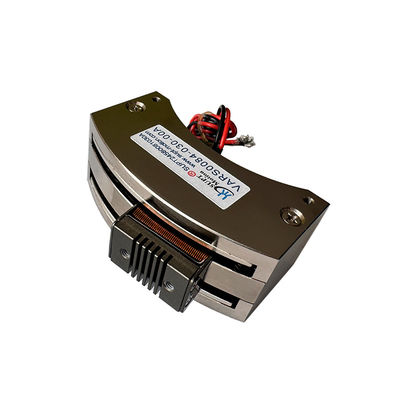

  • High Precision Micro Rotary Voice Coil Motor Used For Wafer Alignment
  • High Precision Micro Rotary Voice Coil Motor Used For Wafer Alignment
  • High Precision Micro Rotary Voice Coil Motor Used For Wafer Alignment
Lieu d'origine porcelaine, Suzhou
Nom de marque SUPT MOTION
Certification ISO9001-2000
Numéro de modèle Série de VARS
Quantité de commande min 1 pièces
Prix $120-$202
Détails d'emballage Carton empaquetant etc.
Délai de livraison 1-5 pièces, 5 jours. > 20 pièces, à négocier
Conditions de paiement T/T
Capacité d'approvisionnement A négocier
Détails sur le produit
Poids 21.5g Longueur 60mm
Tension 15.5V Modèle de produit VARS0022-032-00A
Fonction de protection Totalement enfermé Constante EMF arrière(LL)(Ko) 0,16
Longueur * hauteur (mm) 60*36 Voyage maximum (millimètres) 32°
taper Micro moteur Vitesse nominale 100 tr / min
Mettre en évidence

Moteur à bobine vocale rotative de haute précision

,

moteur à bobine vocale à micro-rotation

,

moteur à bobine vocale pour l'alignement des plaquettes
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
Modèle Prix
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 105 $
Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce. 230 $
Le nombre d'unités utilisées est déterminé par la valeur de l'unité. 115 $
Laisser un message
Modèle Prix
Description de produit
Description du produit:

En tant que composant d'alimentation à entraînement direct de haute précision, le moteur à bobine vocale rotative joue un rôle clé dans l'étalonnage de l'angle de la gaufre pendant le processus d'alignement et de positionnement de la gaufre,grâce à ses principaux avantages de ±0.01° répétabilité de rotation, vitesse de réponse de niveau milliseconde, fonctionnement sans engrenage et faible usure.les déviations angulaires de la plaque affectent directement la précision des processus ultérieursLe moteur à bobine vocale rotative peut entraîner rapidement le stade de la plaque pour effectuer des réglages de rotation à angle fin basés sur la rétroaction du système de positionnement de la vision.d'une longueur d'onde inférieure ou égale à 10 μs, assurant un alignement précis de la gaufre avec le masque de lithographie et le chemin de gravure.qui répond parfaitement aux exigences d'alignement de haute précision pour les plaquettes ultra fines et irrégulièresEn outre, sa conception structurelle compacte permet l'intégration dans des espaces limités des appareils et répond aux exigences de conception intégrées de la plate-forme de réglage des plaquettes.



Caractéristiques:

  • Nom du produit: moteur à bobine vocale rotative,VCM à entraînement direct rotatif,moteur à bobine vocale oscillante,moteur à bobine vocale arc
  • Poids: 21,5 g
  • Numéro de modèle:VARS0022-032-00A
  • Nom: moteur à bobine vocale rotative
  • Traction: 32°

Paramètres techniques:

Paramètres Détails
Le type Moteur à bobine vocale rotative (VCM rotative, actionneur à bobine vocale rotative)
Garantie 1 année
Un AVC 32°
Le couple maximal 0.22 N-m
Le bruit Faible
Longueur 60 mm
Vitesse Très haut
Le poids 21.5g
Voltage 15.5V



Modèle de produit
Le couple maximal
(N-m)		 couple continu
à 25°C ((N-m)		 Traction totale
degrés
(degré)		 Voltage maximal
(V)		 Constante du champ électromagnétique arrière
(V/m/s)		 Poids de la bobine (g) Longueur
(mm)		 Largeur
(mm)		 Taille
(mm)
Le nombre d'équipements utilisés est déterminé par le système de mesure. 0.08 0.05 26 6.4 0.05 11.7 35 39.8 36.1
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. 0.17 0.1 90 11.1 0.1 17.8 70 41.5 39
Le système d'avertissement doit être conforme à l'annexe V. 0.22 0.12 32 15.5 0.16 21.5 60 60 36
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. 0.42 0.38 40 3.5 0.12 38 82 53.6 30.3
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. 0.77 0.63 20 6.7 0.24 66 75 50 30
Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce. 0.84 0.6 30 6.3 0.2 50.4 75 48.9 30.6
Le nombre d'équipements à l'intérieur de l'équipement doit être déterminé en tenant compte de l'évolution de l'équipement. 1.2 0.5 20 8.4 0.67 65 81 73.4 32
Le nombre d'équipements à utiliser est déterminé par le système de mesure. 3.5 1.6 60 26.3 0.4 350 169. Je suis désolé.6 169. Je suis désolé.6 63
Le nombre d'unités d'équipement est déterminé par le système de mesure. 7.1 2.1 14 52.4 1.03 225.5 115 65 54.5
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. 45.2 19 30 71.5 4.3 1350 ¥240   78

Applications:

La principale application d'un moteur à bobine vocale:
1.Industrie des semi-conducteurs: câblage, découpe, forage, systèmes de transport, soudage, robotique.
2.Le fonctionnement des vannes sur le terrain:Type de vannes de mesure, systèmes d'essai de pression, chimie des vannes pneumatiques
le système d'injection.
3.Industrie des micro-machines: systèmes d'alimentation, micro-perçage, estampage de précision.
4.Système de vibration: table à secouer, plateforme de vibration.
5.Campagne médicale: Système de micro-injection, équipement respiratoire, équipement d'essai.
6.Technologie de l'aviation: Système de contrôle de vol, système de rétroaction des pilotes.
7.Camp d'utilisation commerciale:Pompes de refroidissement informatisées avec système de mise au point automatique de caméra miniature.
8Industrie de l'automatisation: équipement laser, distributeur, équipement d'essai, machines textiles.



Moteur à bobine vocale micro rotative de haute précision utilisé pour l'alignement des plaquettes 0
