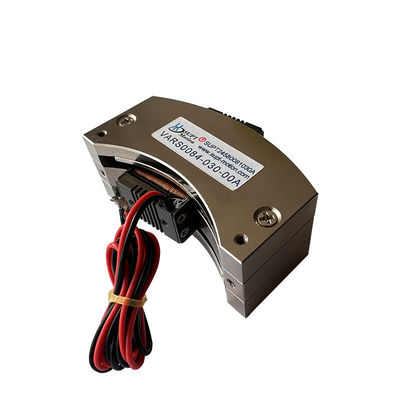

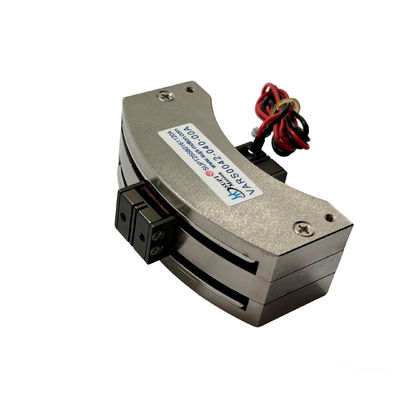

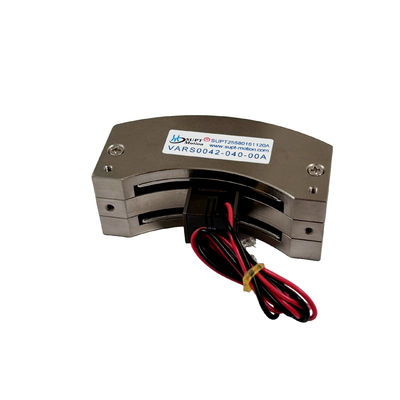

Moteur à bobine vocale micro rotative de haute précision pour l'inspection et la mesure des wafers

  • High Precision Micro Rotary Voice Coil Motor For Wafer Inspection And Measurement
  • High Precision Micro Rotary Voice Coil Motor For Wafer Inspection And Measurement
  • High Precision Micro Rotary Voice Coil Motor For Wafer Inspection And Measurement
  • High Precision Micro Rotary Voice Coil Motor For Wafer Inspection And Measurement
Lieu d'origine porcelaine, Suzhou
Nom de marque SUPT MOTION
Certification CE, ISO9001
Numéro de modèle VARS0042-040-00A
Quantité de commande min 1 pièces
Prix $112-$190
Détails d'emballage Emballages personnalisés, etc.
Délai de livraison 1-5 pièces, 5 jours. > 20 pièces, à négocier
Conditions de paiement T/T
Capacité d'approvisionnement A négocier
Détails sur le produit
Fonction de protection Totalement enfermé Application Produit automatique
Tension 3,5 V Poussée maximale 0,42 Nm
taille 82*53.6*30.3mm Accident vasculaire cérébral 40 °
Matériel Alliage d'aluminium Méthode d'actionnement Coil de voix
Garantie 3 mois à 1 an Vitesse nominale 100 tr / min
Constante EMF arrière(LL)(Ko) 0,12 Poids de la bobine (g) 38
Mettre en évidence

Moteur à bobine vocale rotative de haute précision

,

moteur à bobine vocale micro pour l'inspection des plaquettes

,

Moteur à bobine mobile rotatif avec garantie
Laisser un message
Description de produit

Description du produit:

Dans les équipements d'inspection des plaquettes et de métrologie, le moteur à bobine vocale rotative est le composant moteur principal pour réaliser une inspection de balayage précise.Tirant parti de sa largeur de bande et de ses caractéristiques de conduite directe de haute précision, il peut entraîner des sondes d'inspection ou des lentilles optiques pour effectuer des scans rotatifs à haute fréquence et à petit angle autour de la surface de la gaufre.Combiné à l'optimisation des algorithmes par des contrôleurs de mouvement spécialisésLa conception du moteur à bobine vocale rotative sans transmission mécanique élimine les erreurs de réaction,supprime efficacement les interférences vibratoires, et assure la capture précise des défauts à l'échelle nanométrique lors de l'inspection des défauts des plaquettes et du balayage des circuits.Il répond également aux exigences de mouvement de rotation des plates-formes de réglage des plaquettes à trois degrés de liberté, permettant des ajustements angulaires fins le long des axes θx/θy, fournissant un support fiable pour le contrôle du rendement dans les processus de fabrication de semi-conducteurs.

Caractéristiques:

Faible poids de la bobine d'actionnement, temps de réponse court et fréquence élevée.

Type de produit: moteurs à bobine vocale rotative, moteurs à bobine vocale oscillante, moteurs à bobine vocale en forme d'arc.
Réglage de la température de l'air
Plage de couple: 0,42 N·m
Vitesse de rotation: 100 à 800 tr/min


Paramètres du produit:

Modèle de produit
Le couple maximal
(N-m)		 couple continu
à 25°C ((N-m)

Traction totale
degrés

(degré)

 Voltage maximal
(V)		 Constante du champ électromagnétique arrière
(V/m/s)		 Poids de la bobine (g) Longueur
(mm)		 Largeur
(mm)		 Taille
(mm)
Le nombre d'équipements utilisés est déterminé par le système de mesure. 0.08 0.05 26 6.4 0.05 11.7 35 39.8 36.1
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. 0.17 0.1 90 11.1 0.1 17.8 70 41.5 39
Le système d'avertissement doit être conforme à l'annexe V. 0.22 0.12 32 15.5 0.16 21.5 60 60 36
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. 0.42 0.38 40 3.5 0.12 38 82 53.6 30.3
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. 0.77 0.63 20 6.7 0.24 66 75 50 30
Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce. 0.84 0.6 30 6.3 0.2 50.4 75 48.9 30.6
Le nombre d'équipements à l'intérieur de l'équipement doit être déterminé en tenant compte de l'évolution de l'équipement. 1.2 0.5 20 8.4 0.67 65 81 73.4 32
Le nombre d'équipements à utiliser est déterminé par le système de mesure. 3.5 1.6 60 26.3 0.4 350 169. Je suis désolé.6 169. Je suis désolé.6 63
Le nombre d'unités d'équipement est déterminé par le système de mesure. 7.1 2.1 14 52.4 1.03 225.5 115 65 54.5
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. 45.2 19 30 71.5 4.3 1350 ¥240   78

Applications:

La principale application d'un moteur à bobine vocale:
1.Industrie des semi-conducteurs: câblage, découpe, forage, systèmes de transport, soudage, robotique.

2.Le fonctionnement des vannes sur le terrain:Type de vannes de mesure, systèmes d'essai de pression, chimie des vannes pneumatiquesle système d'injection.
3.Industrie des micro-machines: systèmes d'alimentation, micro-perçage, estampage de précision.
4.Système de vibration: table à secouer, plateforme de vibration.
5.Campagne médicale: Système de micro-injection, équipement respiratoire, équipement d'essai.
6.Technologie de l'aviation: Système de contrôle de vol, système de rétroaction des pilotes.
7.Camp d'utilisation commerciale:Pompes de refroidissement par ordinateur avec caméra miniature Système de mise au point.
8Industrie de l'automatisation: équipement laser,distributeur, équipement d'essai, machines textiles.
