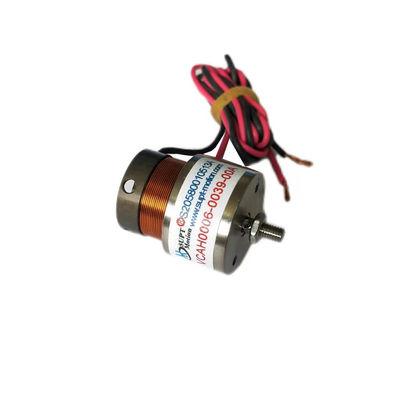

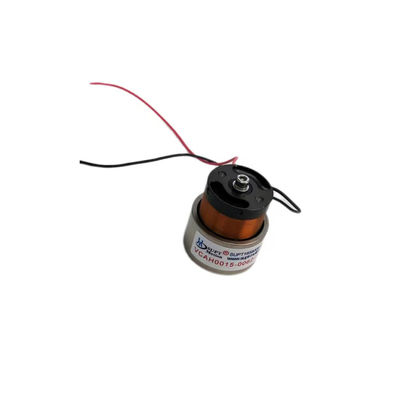

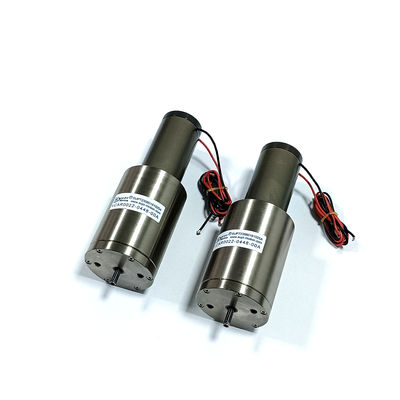

Moteur à bobine mobile linéaire à haute stabilité pour systèmes d'autofocus de caméra haute vitesse
| Lieu d'origine | porcelaine, Suzhou |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | ISO9001,CE,3C |
| Numéro de modèle | Série de VCAB |
| Quantité de commande min | 1 pièces |
| Prix | $113-$170 |
| Détails d'emballage | Emballages personnalisés, etc. |
| Délai de livraison | 1-5 pièces, 5 jours. > 20 pièces, à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | à négocier |
Détails sur le produit
| Garantie | 3 mois à 1 an | Modèle de produit | VCAB0044-0040-00A |
|---|---|---|---|
| poids (g) | 46.5 | Force maximale (N) | 44 |
| Traction totale (mm) | 4 | Voltage maximal (V) | 18,3 |
| Application | Produit automatique | Vitesse | Haut |
| Type de produit | moteur linéaire de bobine acoustique | Commutation | Brosse |
| Force continue | 16,3N | Champs d'application | 3C Electronique, Semi-conducteurs, Automatisation, Optique, Équipement d'inspection |
| Précision | Haut | ||
| Mettre en évidence | moteur à bobine vocale linéaire pour mise au point automatique,moteur linéaire de caméra à grande vitesse,actionneur à bobine vocale linéaire de stabilité |
||
Description de produit
Description du produit:
Comme les caméras industrielles, les systèmes de vision automatique, l'imagerie de surveillance, l'optique médicale et l'équipement optique avancé exigent une qualité d'image toujours plus élevée,Les systèmes de mise au point des lentilles évoluent rapidement des mécanismes mécaniques traditionnels vers des systèmes à haute vitesse., des solutions de micro-positionnement en boucle fermée.
Avec l'amélioration continue de la qualité d'imagerie et des exigences d'automatisation pour les appareils photo numériques, les appareils photo industriels et les appareils intelligents,des exigences plus élevées sont posées aux performances des systèmes de mise au point des lentillesLes moteurs linéaires à bobine vocale (LVCM), dotés d'un entraînement linéaire direct, d'une réponse dynamique élevée et d'une précision de positionnement élevée, sont devenus une solution d'actionnement de base pour les systèmes de mise au point automatique des caméras modernes.
Dans un système de mise au point par moteur à bobine vocale, le moteur entraîne directement le groupe de lentilles le long de l'axe optique à l'aide d'une force électromagnétique, permettant un mouvement linéaire rapide et lisse pour une mise au point automatique précise.Comparé aux moteurs pas à pas traditionnels ou aux mécanismes à engrenages, les LVCM fonctionnent sans contact mécanique, contre-réaction de transmission ou friction, améliorant considérablement la précision de mise au point et la répétabilité.Applications de mise au point par micro-traitement.
Pendant le fonctionnement de l'autofocus à grande vitesse (AF), les moteurs à bobine vocale linéaire fournissent une accélération élevée et une réponse rapide, permettant à l'objectif de rechercher et de verrouiller rapidement le point de mise au point optimal.Cela réduit considérablement le temps de mise au point et améliore l'efficacité globale de prise de vueLe mouvement lisse et continu minimise également les vibrations et le bruit, ce qui est particulièrement bénéfique pour l'enregistrement vidéo et l'imagerie à grossissement élevé.
Caractéristiques:
- Précision de mise au point micronique / sous-micronique
- Réponse en millisecondes pour une mise au point automatique rapide
- Mouvement lisse, sans tremblement, sans réaction
- Haute répétabilité et stabilité à long terme
- Conception compacte pour l'intégration du module Easy Lens
Spécifications techniques:
Traction: 4 mm
Force continue:16.3N
Force maximale:44N
Constante de force:N/A
Résistance:15.25Ω
Masse: bonne
Dimensions: 200*400*400 cm
Courant de fonctionnement:1.2A
Paramètres du produit:
| Modèle de produit | Force maximale (N) |
Force continue à 25°C ((N) |
Traction totale (mm) |
Voltage maximal (V) |
Constante du champ électromagnétique arrière (V/m/s) |
Poids de la bobine Le montant de l'aide |
Diamètre du stator | Fil de finition de l'arbre (mm) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO 9001:2015. | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO 9001:2015. | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 1704:2008. | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | L'arbre est à 4°.8 |
| Le nombre de points de contrôle doit être supérieur ou égal à: | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (extérieur) |
| Les mesures de sécurité doivent être appliquées conformément à l'annexe V. | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Intérieur) |
| Les mesures de sécurité doivent être prises conformément à l'annexe IV. | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Intérieur) |
| Le nombre de points de contrôle doit être déterminé en tenant compte de l'expérience acquise. | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Intérieur) |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (extérieur) |
| Les mesures de sécurité doivent être appliquées conformément à l'annexe V. | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 1704:2008. | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Intérieur) |
| Les mesures de sécurité doivent être prises conformément à l'annexe V. | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 17025:2008. | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | l'axe est de 10 |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Intérieur) |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Intérieur) |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | l'échafaudage |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | l'axe est de 10 |
| Le nombre total d'émissions de dioxyde de carbone est déterminé en fonction de la fréquence de production. | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | l'échafaudage |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | l'axe est de 10 |
| Le nombre total d'émissions de dioxyde de carbone est déterminé en fonction de la fréquence de production. | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | l'axe est de 10 |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 17040:2004. | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | l'axe est de 10 |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | l'axe est de 10 |
Applications:
- Caméra industrielle avec mise au point automatique (AF de vision automatique)
- Systèmes intelligents de surveillance et d'imagerie à grande vitesse
- Endoscopie médicale / mise au point par imagerie microscopique
- AOI / Systèmes de lentilles d'inspection visuelle
- Équipement de photographie et d'imagerie scientifique de pointe
