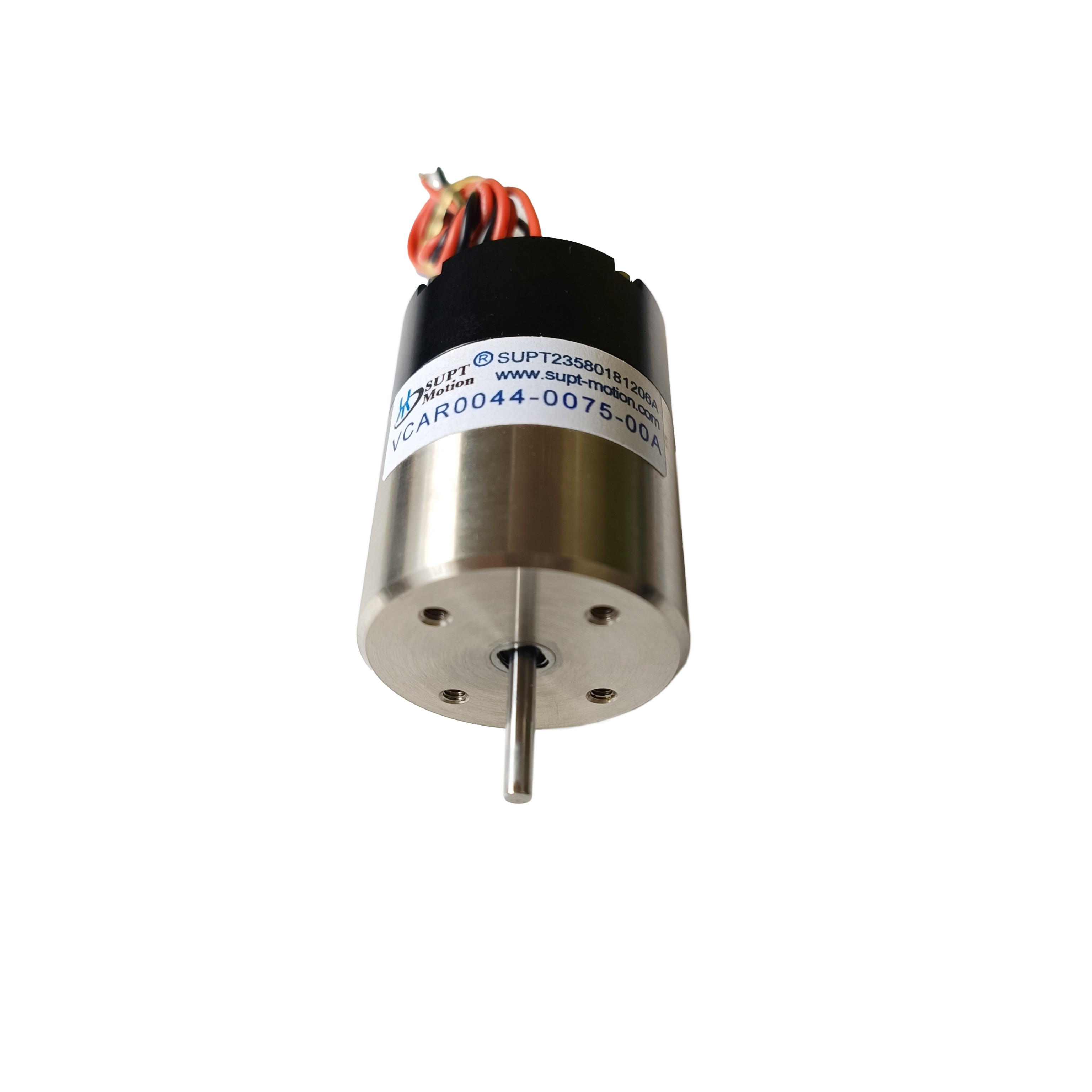

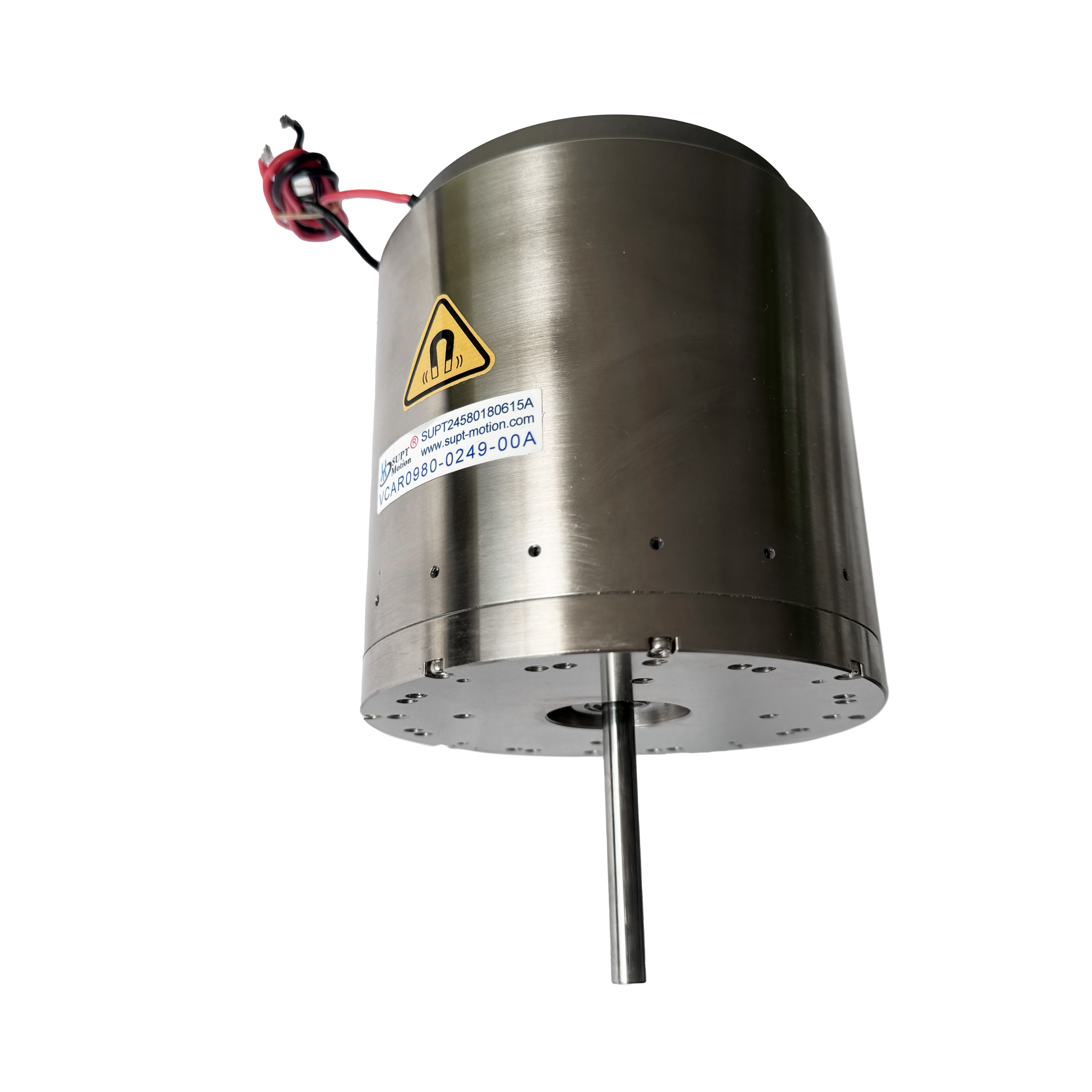

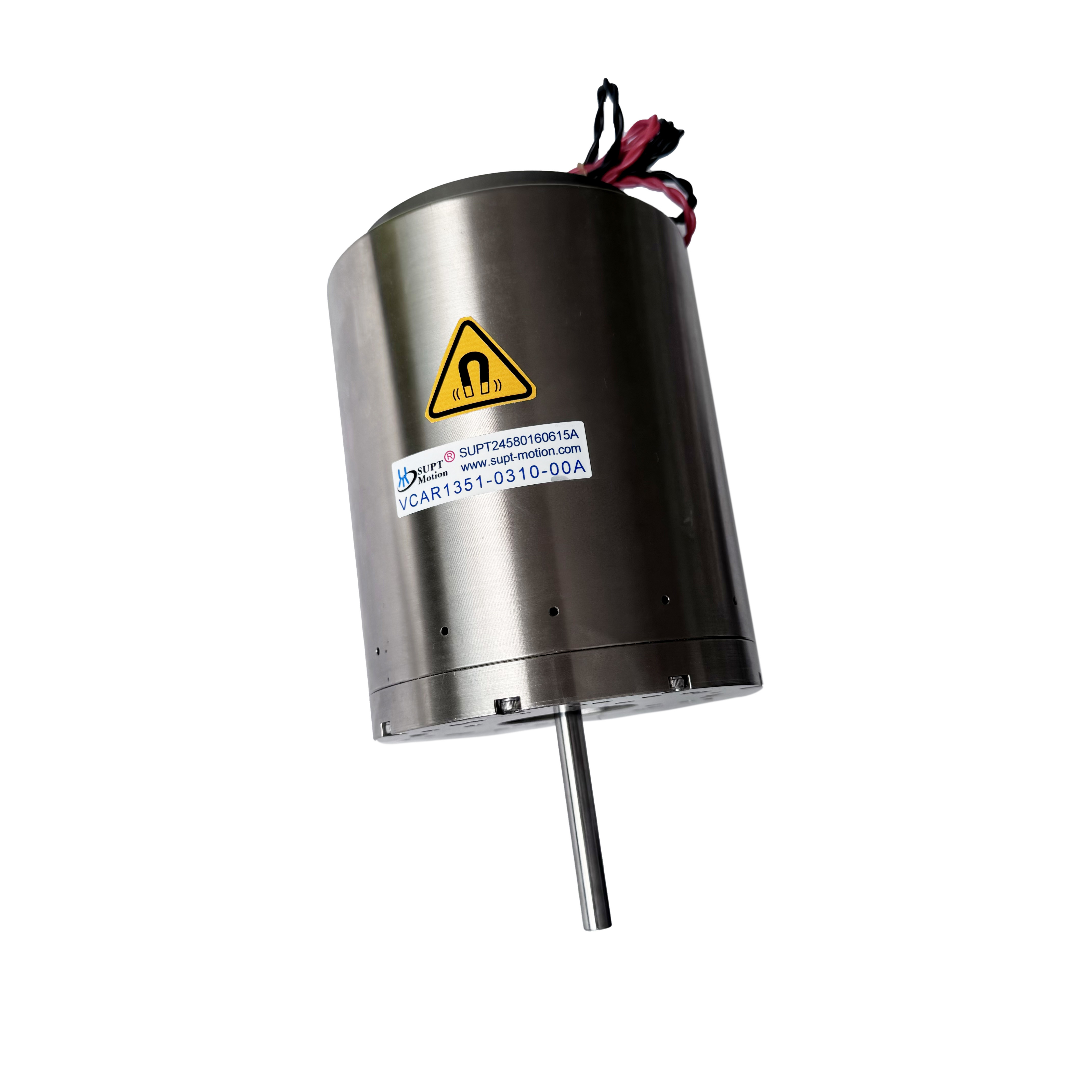

Actuateur à bobine de voix linéaire à réponse rapide pour la robotique d'automatisation
| Lieu d'origine | porcelaine, Suzhou |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | ISO9001,CE,3C |
| Numéro de modèle | Série de VCAB |
| Quantité de commande min | 2 pièces |
| Prix | $102-$160 |
| Détails d'emballage | Emballages personnalisés, etc. |
| Délai de livraison | 1-5 pièces, 5 jours. > 20 pièces, à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | à négocier |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Garantie | 3 mois à 1 an | Modèle de produit | VCAB0436-0187-00A |
|---|---|---|---|
| poids (g) | 648 | Force maximale (N) | 436 |
| Traction totale (mm) | 18,7 | Voltage maximal (V) | 40.7 |
| Application | Produit automatique | Précision de positionnement | Haut |
| Type de produit | moteur linéaire de bobine acoustique | Commutation | Brosse |
| Force continue | 147,6N | Taper | Compact |
Description de produit
Description du produit :
L'actionneur à bobine mobile linéaire est un actionneur linéaire à entraînement direct offrant une réponse rapide, une accélération élevée, une précision de positionnement au niveau nanométrique, une absence de jeu et un mouvement sans frottement. Dans la robotique d'automatisation, les actionneurs à bobine mobile linéaire sont largement utilisés pour la prise et le placement de précision, l'assemblage conforme, l'actionnement des effecteurs terminaux, les tâches de rétroaction de force et les mouvements répétitifs à grande vitesse, ce qui en fait un composant essentiel des systèmes robotiques avancés.
Alors que les robots industriels, les robots collaboratifs (cobots), les robots d'assemblage de précision et les robots d'inspection intelligents continuent d'évoluer, les actionneurs de mouvement linéaire doivent offrir une précision plus élevée, une réponse plus rapide, des performances dynamiques plus fortes et une fiabilité à long terme. Les vis-mères et les mécanismes à engrenages traditionnels souffrent souvent de jeu, d'usure et d'une réponse dynamique limitée.
Les actionneurs à bobine mobile linéaire, basés sur la technologie d'entraînement direct, génèrent une force linéaire sans transmission mécanique, ce qui en fait une solution idéale pour les systèmes de mouvement robotique haute performance.
Caractéristiques :
- Mouvement à grande vitesse et à forte accélération
- Positionnement au niveau nanométrique et haute répétabilité
- Conception à entraînement direct sans jeu
- Prend en charge le contrôle de la force et le mouvement conforme
- Conception compacte et intégration facile
Spécifications générales (varie selon le modèle)
- Tension nominale : 40,7 V
- Force continue : 147,6 N
- Force de crête : 436 N
- Course : 18,7 mm
- Réponse en fréquence : ≥ 100 Hz
- Répétabilité : ≤1–3 µm
Paramètres du produit :
| Modèle du produit | Force de crête (N) |
Force continue à 25℃(N) |
Course totale (mm) |
Tension maximale (V) |
Constante de force contre-électromotrice (V/m/s) |
Poids de la bobine (g) |
Diamètre du stator | Filetage d'extrémité d'arbre (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(Extérieur) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(Extérieur) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(Extérieur) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(Extérieur) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Arbre ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(Extérieur) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(Intérieur) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(Intérieur) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(Extérieur) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(Intérieur) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(Intérieur) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(Intérieur) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(Intérieur) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(Extérieur) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(Intérieur) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(Intérieur) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(Intérieur) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | arbre ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(Intérieur) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(Intérieur) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | arbre ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | arbre ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | arbre ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | arbre ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | arbre ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | arbre ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | arbre ∮10 |
Applications :
Prise et placement de précision robotique : pour la prise à grande vitesse, le réglage de micro-position et le placement flexible.
Outillage en bout de bras (EOAT) : obtenir le contrôle de la course de la pince, le réglage fin du déplacement et le fonctionnement de la rétroaction de force.
Robots d'assemblage conformes : utilisés pour les actions d'assemblage de haute précision telles que l'insertion, le pressage et l'alignement.
Robots collaboratifs : fournit une commande linéaire sûre et contrôlable et des capacités de contact flexibles.
Systèmes de positionnement guidés par vision : utilisés pour la compensation de la hauteur de l'axe Z et le réglage de la mise au point.
Robots d'inspection et de test automatisés : prend en charge le contact de la sonde, la numérisation et les actions de positionnement répétées.
