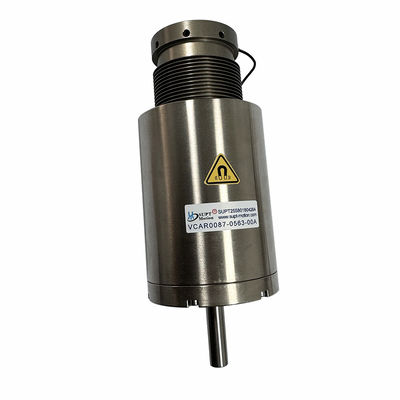

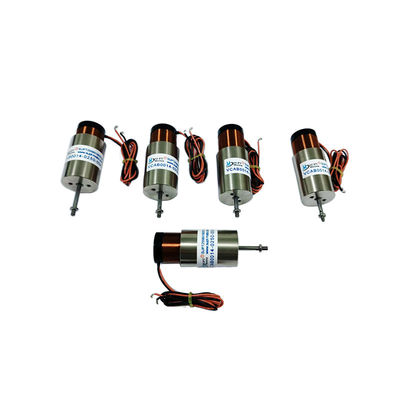

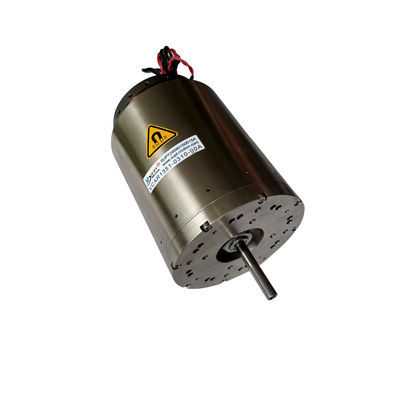

Moteur à bobine de voix linéaire à haute précision et haute réponse pour l'automatisation des semi-conducteurs
| Lieu d'origine | porcelaine, Suzhou |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | ISO9001,CE,3C |
| Numéro de modèle | Série de VCAB |
| Quantité de commande min | 1 pièces |
| Prix | $110-$190 |
| Détails d'emballage | Emballages personnalisés, etc. |
| Délai de livraison | 1-5 pièces, 5 jours. > 20 pièces, à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | À négocier |
Détails sur le produit
| Garantie | 3 mois à 1 an | Modèle de produit | VCAB0044-0059-00A |
|---|---|---|---|
| poids (g) | 43 | Force maximale (N) | 44 |
| Traction totale (mm) | 5.9 | Voltage maximal (V) | 14.3 |
| Application | Produit automatique | Vitesse | Haut |
| Type de produit | moteur linéaire de bobine acoustique | Commutation | Brosse |
| Force continue | 17.7N | Champs d'application | 3C Electronique, Semi-conducteurs, Automatisation, Optique, Équipement d'inspection |
| Précision | Haut | ||
| Mettre en évidence | Moteur à bobine de voix linéaire de haute précision,Moteur à bobine vocale à haute réponse,moteur à bobine vocale semi-conducteur d'automatisation |
||
Description de produit
Description du produit:
Le moteur linéaire à bobine vocale VCAB0044-0059-00A de SUPT, avec sa haute précision et ses performances à grande vitesse, excelle dans l'équipement d'inspection des semi-conducteurs, les plates-formes d'inspection optique automatisées,et des systèmes de fabrication avancés. Le moteur est doté d'un faible amortissement et d'une large bande passante, ce qui permet de maintenir un minimum d'erreurs de positionnement et une grande répétabilité lors de mouvements à grande vitesse.le rendant particulièrement adapté aux réglages de micro-déplacement, le positionnement des stations de sonde, la distribution, le placement des puces, le positionnement des appareils d'essai et les plateformes d'inspection rapides.Sa capacité d'accélération exceptionnelle répond également aux exigences strictes de réaction rapide sur les lignes de production à haut débit.
Dans l'automatisation des semi-conducteurs, le moteur à bobine de voix linéaire est devenu un actionneur essentiel grâce à son accélération élevée, sa précision au niveau des nanomètres, son mouvement à accélération zéro et sa réponse dynamique rapide.Le mécanisme à entraînement direct assure un mouvement extrêmement lisse sans réaction mécanique, permettant des performances supérieures dans la manipulation des plaquettes, le micro-positionnement, les systèmes de mise au point automatique de lithographie, l'alignement des emballages et les plateformes d'inspection à grande vitesse.
Caractéristiques:
- Précision de positionnement au niveau des nanomètres
- Accélération élevée / réponse dynamique rapide
- Pas de réactions négatives.
- Mouvement ultra silencieux / sans particules
- Prend en charge la position / la force / le contrôle de la vitesse en boucle fermée
Spécifications techniques:
Un coup de cœur:5.9 mm
Force continue:17.7N
Force maximale:44N
Constante de force:8N/A
Résistance:6.2Ω
Masse: bonne
Dimensions: 200*400*400 cm
Courant de fonctionnement:2.3A
Paramètres du produit:
| Modèle de produit | Force maximale (N) |
Force continue à 25°C ((N) |
Traction totale (mm) |
Voltage maximal (V) |
Constante du champ électromagnétique arrière (V/m/s) |
Poids de la bobine Le montant de l'aide |
Diamètre du stator | Fil de finition de l'arbre (mm) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO 9001:2015. | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO 9001:2015. | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 1704:2008. | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | L'arbre est à 4°.8 |
| Le nombre de points de contrôle doit être supérieur ou égal à: | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (extérieur) |
| Les mesures de sécurité doivent être appliquées conformément à l'annexe V. | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Intérieur) |
| Les mesures de sécurité doivent être prises conformément à l'annexe IV. | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Intérieur) |
| Le nombre de points de contrôle doit être déterminé en tenant compte de l'expérience acquise. | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Intérieur) |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (extérieur) |
| Les mesures de sécurité doivent être appliquées conformément à l'annexe V. | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 1704:2008. | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Intérieur) |
| Les mesures de sécurité doivent être prises conformément à l'annexe V. | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 17025:2008. | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | l'axe est de 10 |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Intérieur) |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Intérieur) |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | l'échafaudage |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | l'axe est de 10 |
| Le nombre total d'émissions de dioxyde de carbone est déterminé en fonction de la fréquence de production. | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | l'échafaudage |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | l'axe est de 10 |
| Le nombre total d'émissions de dioxyde de carbone est déterminé en fonction de la fréquence de production. | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | l'axe est de 10 |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 17040:2004. | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | l'axe est de 10 |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | l'axe est de 10 |
Applications:
- Robot de manipulation des plaquettes: Fournit un mouvement linéaire à grande vitesse et une compensation flexible, améliorant l'efficacité du transfert de film.
-
Stade de mise au point automatique de la lithographie: réaliser un réglage fin de la mise au point au niveau des nanomètres et une compensation de la plateforme.
- Inspection AOI / AVI / Optique / Visuelle:Maintention de la stabilité de l'image lors de la numérisation à grande vitesse pour réduire les erreurs de numérisation.
- Sortisseur de matériau:pour le tri à grande vitesse, le contrôle de position précis et l'alignement de micro-déplacement.
- Testeur de sonde:contrôler la force de contact de la sonde d'essai pour assurer la précision et la répétabilité de l'essai
- Distribution de précision:contrôler la hauteur de l'axe Z et la pression de distribution de colle pour améliorer la consistance.
- Station d'assemblage d'emballages: Prend en charge le positionnement nanométrique des microemballages ultrafin et les opérations de verrouillage à grande vitesse.
