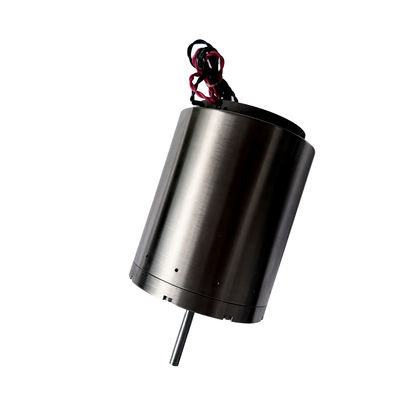

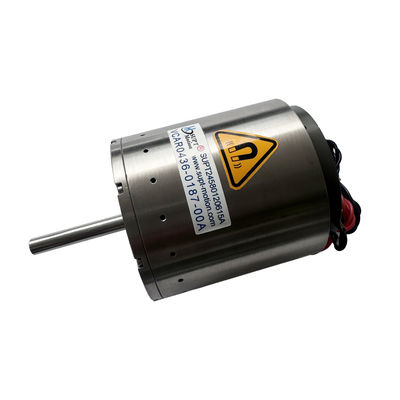

Moteur à bobine linéaire à haute stabilité à faible bruit pour les scanners médicaux

  • Low Noise High Stability Linear Voice Coil Motor For Medical Scanners
  • Low Noise High Stability Linear Voice Coil Motor For Medical Scanners
  • Low Noise High Stability Linear Voice Coil Motor For Medical Scanners
  • Low Noise High Stability Linear Voice Coil Motor For Medical Scanners
Lieu d'origine porcelaine, Suzhou
Nom de marque SUPT MOTION
Certification ISO9001,CE,3C
Numéro de modèle Série de VCAB
Quantité de commande min 1 pièces
Prix $108-$200
Détails d'emballage Emballages personnalisés, etc.
Délai de livraison 1-5 pièces, 5 jours. > 20 pièces, à négocier
Conditions de paiement T/T
Capacité d'approvisionnement À négocier
Détails sur le produit
Garantie 3 mois à 1 an Modèle de produit Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 17025:2008.
poids (g) 177 Force maximale (N) 87
Traction totale (mm) 56,3 Voltage maximal (V) 63,4
Application Produit automatique Vitesse Haut
Type de produit moteur linéaire de bobine acoustique Commutation Brosse
Force continue 17,5N Champs d'application 3C Electronique, Semi-conducteurs, Automatisation, Optique, Équipement d'inspection
Bruit Bruit bas
Mettre en évidence

moteur à bobine vocale linéaire à faible bruit

,

moteur à bobine vocale à haute stabilité

,

moteur linéaire de scanner médical
Laisser un message
Description de produit

Description du produit :

Le moteur linéaire à bobine mobile de type arbre VCAB0087-0563-00A de SUPT adopte un mécanisme d'actionnement à bobine mobile combiné à un arbre guidé avec précision et des paliers linéaires, offrant une excellente stabilité dans une structure compacte. Son ensemble d'aimants permanents à flux élevé crée un champ magnétique puissant, permettant à la bobine mobile légère de produire une sortie de force très réactive et linéaire avec une inertie minimale. Cette conception permet à l'actionneur de maintenir un comportement dynamique exceptionnel lors des accélérations, décélérations et mouvements de va-et-vient fréquents.

Le moteur linéaire à bobine mobile, avec son entraînement sans frottement, sa réponse haute fréquence, sa résolution de déplacement au niveau nanométrique et sa sortie de mouvement très linéaire, est devenu un actionneur essentiel dans les équipements de balayage médicaux modernes. Il est largement utilisé dans les analyseurs de sang, les unités de positionnement auxiliaires de tomodensitométrie, les scanners confocaux, les modules de mise au point automatique d'endoscopes et les mécanismes de balayage des sondes à ultrasons, permettant des performances de micro-positionnement rapides, silencieuses, sans contact et hautement reproductibles.

Caractéristiques :

  • Architecture d'entraînement direct sans frottement
  • Micro-positionnement ultra-précis (résolution nanométrique)
  • Mouvement à très faible bruit
  • Réponse rapide au niveau de la milliseconde
  • Prend en charge le contrôle de position / force en boucle fermée

Moteur à bobine linéaire à haute stabilité à faible bruit pour les scanners médicaux 0

Spécifications techniques :

Course : 56,3 mm

Force continue : 147,6 N

Force de crête : 87 N

Constante de force : 8 N/A

Résistance : 35,2 Ω

Masse : bonne

Dimensions : 200*400*400cm

Courant de fonctionnement : 1,8 A

Paramètres du produit :

Modèle du produit Force de crête
(N)		 Force continue
à 25℃(N)		 Course totale
(mm)		 Tension maximale
(V)		 Constante de force contre-électromotrice
(V/m/s)		 Poids de la bobine
(g)		 Diamètre du stator Filetage d'extrémité d'arbre
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2(Extérieur)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5(Extérieur)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3(Extérieur)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3(Extérieur)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Arbre ∮4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3(Extérieur)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3(Intérieur)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3(Intérieur)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3(Extérieur)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3(Intérieur)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3(Intérieur)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3(Intérieur)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3(Intérieur)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3(Extérieur)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3(Intérieur)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3(Intérieur)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3(Intérieur)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 arbre ∮10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3(Intérieur)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3(Intérieur)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 arbre ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 arbre ∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 arbre ∮8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 arbre ∮10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 arbre ∮10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 arbre ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 arbre ∮10



Applications :

  • Scanners optiques / laser confocaux
  • Unités de mise au point automatique d'endoscopes
  • Scanners de cellules d'hématologie
  • Mécanismes de balayage des sondes à ultrasons
  • Stades de micro-positionnement de laboratoire médical
  • Unités de positionnement CT / rayons X

Moteur à bobine linéaire à haute stabilité à faible bruit pour les scanners médicaux 1
