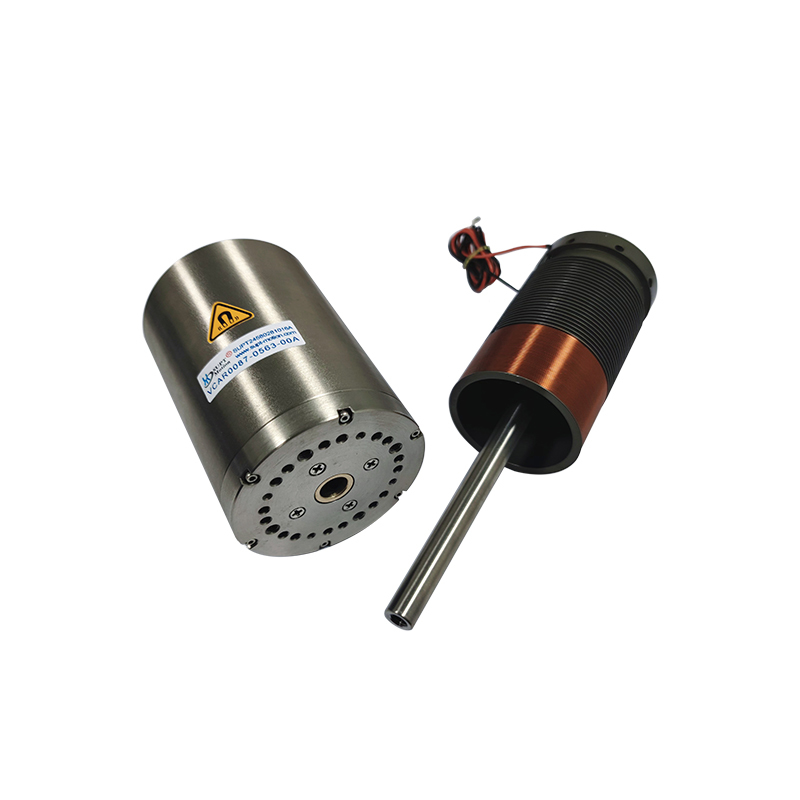

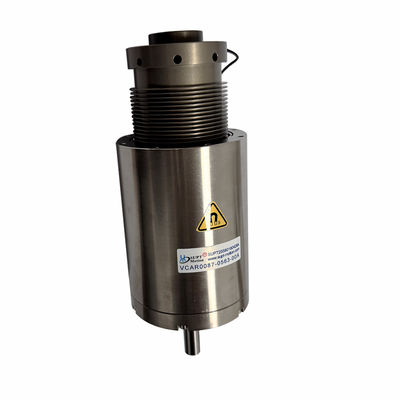

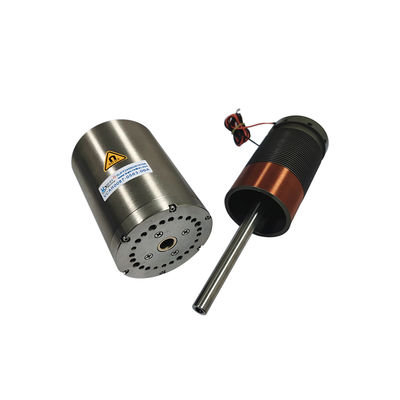

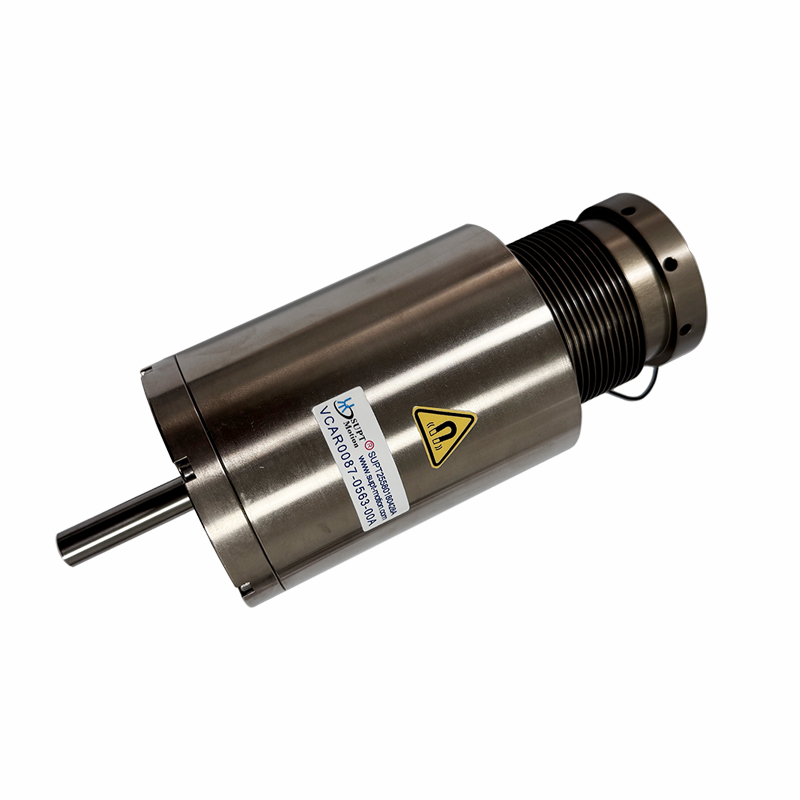

Moteur à bobine mobile linéaire à réponse haute fréquence pour la fabrication d'électronique 3C
| Lieu d'origine | porcelaine, Suzhou |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | ISO9001,CE |
| Numéro de modèle | Série de VCAB |
| Quantité de commande min | 2pcs |
| Prix | $110-$180 |
| Détails d'emballage | Emballages personnalisés, etc. |
| Délai de livraison | 1-5 pièces, 5 jours. > 20 pièces, à négocier |
| Conditions de paiement | T / t |
| Capacité d'approvisionnement | à négocier |
| Garantie | 3 mois à 1 an | Modèle de produit | Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 17025:2008. |
|---|---|---|---|
| poids (g) | 177 | Force maximale (N) | 87 |
| Traction totale (mm) | 56,3 | Voltage maximal (V) | 63,4 |
| Application | Produit automatique | Précision de positionnement | Haut |
| Type de produit | moteur linéaire de bobine acoustique | Commutation | Brosse |
| Force continue | 17,5N | ||
| Mettre en évidence | Moteur à bobine vocale linéaire à haute fréquence,Moteur à bobine mobile pour l'électronique 3C,Moteur à bobine mobile linéaire avec garantie |
||
Description du produit:
Caractéristiques:
Type:Moteur à bobine de voix linéaire, moteur à bobine de voix linéaire monté sur arbre, actionneur à mouvement linéaire de la série VCAB.
Vitesse: Haute vitesse
Modèle de produit:VCAB0087-0563-00A
Principales caractéristiques des moteurs à bobine vocale linéaire: entraînement direct, élimination des erreurs de rétroaction et de frottement causées par les engrenages, les vis et autres mécanismes de transmission.
Vitesse de réponse élevée: temps de réponse allant jusqu'à des millisecondes ou sous-millisecondes, adapté aux systèmes de balayage à grande vitesse et de contrôle en temps réel.
Contrôle de haute précision: une précision de positionnement au niveau des nanomètres peut être réalisée dans des systèmes en boucle fermée, adaptés aux tâches d'inspection de très haute précision.
Paramètres du produit:
| Modèle de produit | Force maximale (N) |
Force continue à 25°C ((N) |
Traction totale (mm) |
Voltage maximal (V) |
Constante du champ électromagnétique arrière (V/m/s) |
Poids de la bobine Le montant de l'aide |
Diamètre du stator | Fil de finition de l'arbre (mm) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO 9001:2015. | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO 9001:2015. | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 1704:2008. | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | L'arbre est à 4°.8 |
| Le nombre de points de contrôle doit être supérieur ou égal à: | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (extérieur) |
| Les mesures de sécurité doivent être appliquées conformément à l'annexe V. | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Intérieur) |
| Les mesures de sécurité doivent être prises conformément à l'annexe IV. | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Intérieur) |
| Le nombre de points de contrôle doit être déterminé en tenant compte de l'expérience acquise. | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (extérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Intérieur) |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (extérieur) |
| Les mesures de sécurité doivent être appliquées conformément à l'annexe V. | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 1704:2008. | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Intérieur) |
| Les mesures de sécurité doivent être prises conformément à l'annexe V. | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Intérieur) |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 17025:2008. | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | l'axe est de 10 |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Intérieur) |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Intérieur) |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | l'échafaudage |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | l'axe est de 10 |
| Le nombre total d'émissions de dioxyde de carbone est déterminé en fonction de la fréquence de production. | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | l'échafaudage |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | l'axe est de 10 |
| Le nombre total d'émissions de dioxyde de carbone est déterminé en fonction de la fréquence de production. | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | l'axe est de 10 |
| Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 17040:2004. | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | l'axe est de 10 |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | l'axe est de 10 |
Applications:
Les moteurs à bobine linéaire à voix montés sur l'arbre de SUPT MOTION dans des applications spécifiques pour la fabrication d'électronique 3C: assemblage de laminage du module de caméra, sensibilité à l'écran tactile et tests de durabilité clés,manipulation des composants, et l'assemblage des cartes PCB.
1Les moteurs à bobine linéaire montés sur l'arbre présentent une durée de vie ultra-longue, des performances stables et des caractéristiques de haute fréquence, de grande vitesse et de grande réactivité.Ils peuvent simuler la pression des doigts authentique.. Convient pour tester les fonctions d'écran tactile telles que le fait de taper, glisser et appuyer longuement sur les écrans capacitifs/résistants des smartphones, tablettes et montres,ainsi que des tests répétés de durabilité de la presse pour les boutons physiques tels que les claviers et les boutons d'alimentation du téléphoneEn analysant la force de rétroaction et le déplacement, ils aident à établir des modèles de surveillance de la qualité des données volumineuses.
2Dans l'assemblage de circuits imprimés, les moteurs à bobine linéaire à arbre permettent un chargement et un déchargement rapides.En ajustant l'orientation des composants avant leur insertion pour les aligner sur les trous des PCBLa force d'insertion contrôlée empêche efficacement les broches courbées ou les dommages aux PCB.
![]()
![]()
