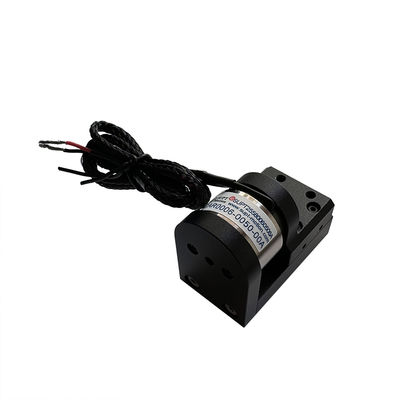

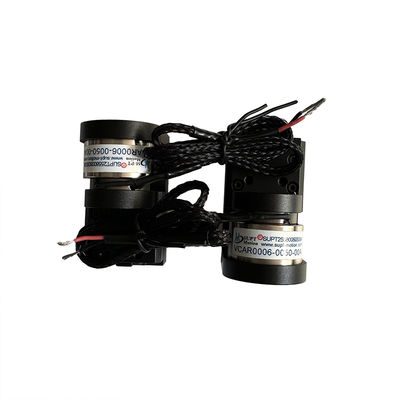

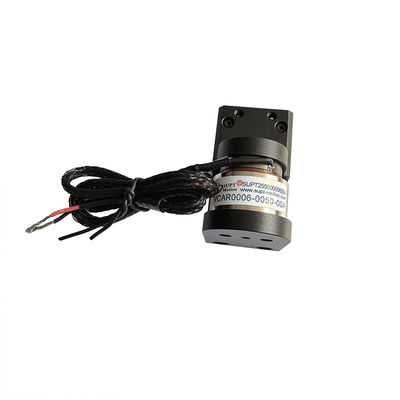

Actionneur à bobine mobile pour micromoteur modulaire de haute précision pour l'impression 3D

  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing
  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing
  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing
Place of Origin China Suzhou
Nom de marque SUPT MOTION
Certification ISO9001
Numéro de modèle VCAR0006-0050-00A
Minimum Order Quantity ≥2
Prix $130
Packaging Details Carton Packaging etc
Délai de livraison 1-5 pièces, 5 jours. > 20 pièces, à négocier
Payment Terms T/T
Supply Ability Interview

Contactez-moi pour des aperçus gratuits et des bons.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
modularité Conception modulaire Taper Micro moteur
Protocole de communication Modbus, Profibus, Profinet Courant nominal 1.74 A
Construction Aimant permanent Force maximale (N) 6.2
Course (millimètres) 5
Mettre en évidence

actionneur de micromoteur modulaire

,

actionneur à bobine mobile pour l'impression 3D

,

module moteur de haute précision
Laisser un message
Description de produit

Description du produit :

La plateforme de moteur à bobine mobile est particulièrement adaptée aux applications servo en boucle fermée à course courte, sa taille compacte la rendant idéale pour les espaces confinés. Cette plateforme permet un positionnement précis, une vitesse/accélération élevée et un contrôle de la force, atteignant une précision de positionnement allant de 0,1 micromètre à 0,5 micromètre et une accélération allant jusqu'à 20G. Les paramètres techniques peuvent être personnalisés en fonction des exigences du client.

Les modules de moteur à bobine mobile sont applicables dans les navires marins, les drones, les imprimantes 3D, les microscopes et les systèmes robotiques. Leur conception flexible permet une intégration transparente dans diverses configurations pour répondre aux diverses exigences d'application.

Dans l'impression 3D, les modules de moteur à bobine mobile servent de base pour le contrôle de mouvement de haute précision, particulièrement adaptés aux scénarios exigeant une grande précision d'impression, de vitesse et de compatibilité des matériaux—tels que l'impression 3D par photopolymérisation de résine et l'impression 3D par fusion sur lit de poudre métallique.

Pour l'impression 3D par photopolymérisation de résine, le module entraîne la plateforme avec un mouvement vertical de précision au niveau du micron, permettant un contrôle précis de l'épaisseur des couches pour améliorer la douceur de la surface du modèle.

Pour les matériaux spécialisés comme les suspensions céramiques ou les résines à haute viscosité, les modules de moteur à bobine mobile peuvent entraîner des micro-pompes ou des vannes pour réguler avec précision le débit et le volume du matériau. Cela empêche le colmatage ou l'extrusion excessive, améliorant la densité et la résistance des pièces imprimées.



Caractéristiques :

  • Nom du produit : Modules de moteur, Micro Modules de moteur,
  • Numéro de lot : YET-YQDJ002
  • Force de crête (N) : 6.2
  • Modularité : Conception modulaire
  • Plage de puissance : 30W


Paramètres techniques :

Modèle du produit Force de crête
(N)		 Force continue
à 25℃ (N)		 Course totale
(mm)		 Tension maximale
(V)		 Constante de force contre-électromotrice
(V/m/s)		 Poids de la bobine
(g)		 Diamètre du stator (mm) La longueur
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



Actionneur à bobine mobile pour micromoteur modulaire de haute précision pour l'impression 3D 0

Applications :

L'application principale d'un moteur à bobine mobile :
1. Industrie des semi-conducteurs : câblage, découpe, perçage, systèmes de transport, soudure, robotique.

2. Fonctionnement des vannes sur le terrain : vannes de dosage de type, systèmes de test de pression, chimie des vannes pneumatiques

système d'injection.
3. Industrie des micro-machines : systèmes d'alimentation, micro-perçage, estampage de précision.
4. Système de vibration : table vibrante, plateforme vibrante.
5. Domaine médical : système de micro-injection, équipement respiratoire, équipement de test.
6. Technologie aéronautique : système de contrôle de vol, système de rétroaction du pilote.
7. Domaine d'utilisation commerciale : pompe de refroidissement d'ordinateur, caméra miniature, système de mise au point automatique. 8. Industrie de l'automatisation : équipement laser
, distributeur, équipement de test, machines textiles.



Actionneur à bobine mobile pour micromoteur modulaire de haute précision pour l'impression 3D 1Actionneur à bobine mobile pour micromoteur modulaire de haute précision pour l'impression 3D 2
