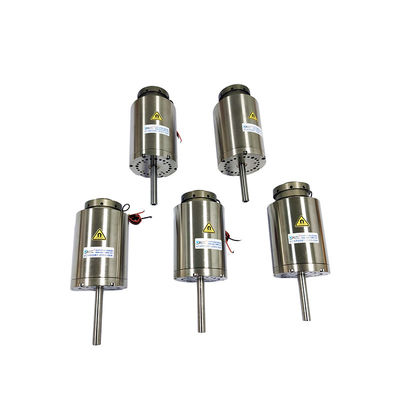

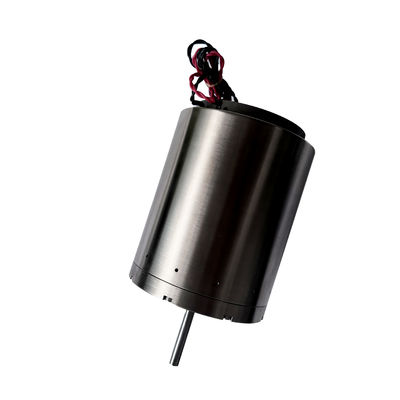

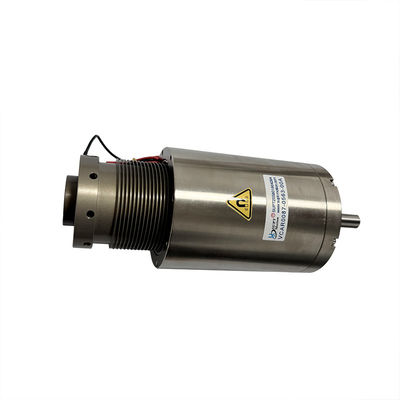

Moteurs à bobine vocale linéaire de la série VCAB pour équipement d'inspection de précision

  • High Frequency Loudness VCAB Series Linear Voice Coil Motors For Precision Inspection Equipment
  • High Frequency Loudness VCAB Series Linear Voice Coil Motors For Precision Inspection Equipment
  • High Frequency Loudness VCAB Series Linear Voice Coil Motors For Precision Inspection Equipment
Lieu d'origine porcelaine, Suzhou
Nom de marque SUPT MOTION
Certification ISO9001
Numéro de modèle Série de VCAB
Quantité de commande min 2 PCS
Prix $159
Détails d'emballage Emballage personnalisé, etc.
Délai de livraison 1-5 pièces, 5 jours. > 20 pièces, à négocier
Conditions de paiement T/T
Capacité d'approvisionnement À négocier

Contactez-moi pour des aperçus gratuits et des bons.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Garantie 3 mois à 1 an Modèle de produit Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 17025:2008.
Le poids 177g Force maximale (N) 87
Traction totale (mm) 56,3 Voltage maximal (V) 63,4
Application du projet Produit automatique Précision de positionnement Très haut
Linearité Très haut Type de produit moteur linéaire de bobine acoustique
Type de lecteur Coil de voix
Laisser un message
Description de produit

Description du produit:

Les moteurs à bobine de voix linéaires sont des actionneurs de mouvement linéaire à entraînement direct sans pinceau qui utilisent la force de Lorentz pour obtenir un contrôle précis et rapide du déplacement linéaire.
Les moteurs à bobine vocale linéaire ont une bobine moteur légère, un temps de réponse court et une fréquence élevée.Conception modulaire, peut être personnalisé.
Dans les équipements d'essai de précision, tels que les essais de semi-conducteurs, les instruments de mesure de précision, l'imagerie microscopique, les plates-formes de déplacement nano et autres systèmes,Les moteurs à bobine vocale linéaire jouent un rôle important en raison de leur réponse dynamique élevée et de leur contrôle de haute précision..
Les moteurs linéaires à bobine vocale sont utilisés dans les systèmes d'inspection optique pour contrôler la position des détecteurs ou des éléments optiques et pour réaliser une mise au point et un réglage de la mise au point de haute précision,scanner la trajectoire optique et autres opérations.
Dans les équipements d'inspection des semi-conducteurs pour réaliser des sondes de haute vitesse et de précision ou des analyses de plateforme pour la détection de défauts, l'acquisition d'images.

Caractéristiques:

Les moteurs à bobine vocale linéaire ont un arbre de mouvement intégré et des roulements linéaires de précision.
L'arbre cinématique est constitué de matériaux légers, très rigides et résistants à l'usure de la plus haute qualité.

Principales caractéristiques des moteurs à bobine vocale linéaire: entraînement direct, élimination des erreurs de contre-réaction et de frottement causées par les engrenages, les vis et autres mécanismes de transmission.
Vitesse de réponse élevée: temps de réponse allant jusqu'à des millisecondes ou sous-millisecondes, adapté aux systèmes de numérisation à grande vitesse et de contrôle en temps réel.
Contrôle de haute précision: la précision de positionnement au niveau des nanomètres peut être réalisée dans des systèmes en boucle fermée, adaptés aux tâches d'inspection de très haute précision.



Paramètres du produit:

Modèle de produit Force maximale
(N)		 Force continue
à 25°C ((N)		 Traction totale
(mm)		 Voltage maximal
(V)		 Constante du champ électromagnétique arrière
(V/m/s)		 Poids de la bobine
Le montant de l'aide		 Diamètre du stator Fil de finition de l'arbre
(mm)
Le nombre d'équipements utilisés est déterminé par la norme ISO 9001:2015. 5 1.5 3 5.4 0.9 23 29.5 M2 (extérieur)
Le nombre d'équipements utilisés est déterminé par la norme ISO 9001:2015. 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (extérieur)
Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (extérieur)
Le nombre d'équipements utilisés est déterminé par le système de mesure. 15 6.5 6.2 26.2 9.75 14.8 33 M3 (extérieur)
Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 1704:2008. 15 4.9 12.7 21.5 4.1 12.5 30.5 L'arbre est à 4°.8
Le nombre de points de contrôle doit être supérieur ou égal à: 22 6.6 9.8 24.7 5.8 20 34.1 M3 (extérieur)
Les mesures de sécurité doivent être appliquées conformément à l'annexe V. 22 11.4 44.8 14.3 4 52 48 M3 ((Intérieur)
Les mesures de sécurité doivent être prises conformément à l'annexe IV. 32 8.9 5 29.3 7.1 48 40 M3 ((Intérieur)
Le nombre de points de contrôle doit être déterminé en tenant compte de l'expérience acquise. 33 8 9.9 24.3 5.87 23.5 36 M3 (extérieur)
Le nombre d'équipements utilisés est déterminé par le système de mesure. 33 13.5 22.4 26.7 6.8 69 58 M3 ((Intérieur)
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. 35 15.6 10.5 11.9 5 91 50 M3 ((Intérieur)
Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. 44 16.3 4 18.3 8.9 46.5 53 M3 ((Intérieur)
Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. 44.1 17.7 5.9 14.3 8 43 46 M3 ((Intérieur)
Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (extérieur)
Les mesures de sécurité doivent être appliquées conformément à l'annexe V. 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Intérieur)
Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 1704:2008. 70 27.3 14.9 26.9 17.7 79 43 M3 ((Intérieur)
Les mesures de sécurité doivent être prises conformément à l'annexe V. 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Intérieur)
Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 17025:2008. 87 17.5 56.3 63.4 8.1 177 72 l'axe est de 10
Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Intérieur)
Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Intérieur)
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 113 35 8.9 31 17.5 125 73 l'échafaudage
Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: 262 111 11.2 35.1 41 285 71 l'axe est de 10
Le nombre total d'émissions de dioxyde de carbone est déterminé en fonction de la fréquence de production. 262 112 24.9 28.2 26 785 66 l'échafaudage
Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: 294 56.8 49.8 114 24.5 685 93 l'axe est de 10
Le nombre total d'émissions de dioxyde de carbone est déterminé en fonction de la fréquence de production. 436 147.6 18.7 40.7 40.7 648 80.4 l'axe est de 10
Le nombre d'équipements utilisés est déterminé par la norme ISO/IEC 17040:2004. 436 167 25 31.6 37.2 775 78.4 l'axe est de 10
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. 445 185 30 33 35 920 76.2 l'axe est de 10

Applications:

Principales applications des moteurs à bobine vocale linéaire:
1L'industrie des semi­conducteurs: câblage, découpe, forage, systèmes de transport, soudage, robotique.
2Fonctionnement du champ de valve: type de valve de mesure, système d'essai de pression, système d'injection chimique de valve pneumatique.
3- l'industrie micromécanique: systèmes d'alimentation, micro-perçage, estampage de précision.
4Systèmes de vibration: tables de vibration, plateformes de vibration.
5Le domaine médical: systèmes de micro-injection, équipement respiratoire, équipement d'essai.
6Technologie aéronautique: systèmes de contrôle de vol, systèmes de rétroaction des pilotes.
7Secteur commercial: pompes de refroidissement informatisées, systèmes de mise au point automatique à micro-caméras.
8Industrie de l'automatisation: équipement laser, distributeurs, équipement d'essai, machines textiles.

Moteurs à bobine vocale linéaire de la série VCAB pour équipement d'inspection de précision 0Moteurs à bobine vocale linéaire de la série VCAB pour équipement d'inspection de précision 1





Étiquettes:

Moteur à bobine de voix linéaire de 2500 N

Moteur à bobine de voix linéaire haute résolution

Actuateur vocal linéaire à haute capacité de charge
