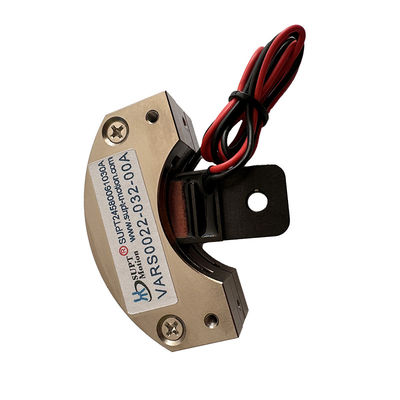

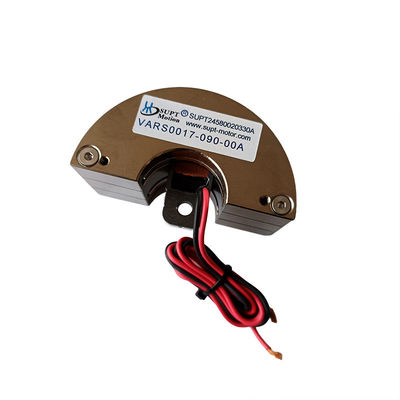

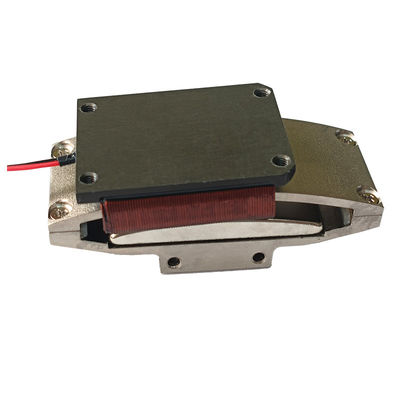

Moteur à bobine vocale micro rotative de haute précision pour miroirs Conception à faible bruit

  • High Precision Micro Rotary Voice Coil Motor For Mirrors Low Noise Design
  • High Precision Micro Rotary Voice Coil Motor For Mirrors Low Noise Design
  • High Precision Micro Rotary Voice Coil Motor For Mirrors Low Noise Design
Lieu d'origine porcelaine, Suzhou
Nom de marque SUPT MOTION
Certification ISO9001
Numéro de modèle Série de VARS
Quantité de commande min 2 PCS
Prix $177
Détails d'emballage Emballage personnalisé, etc.
Délai de livraison 1-5 pièces, 5 jours. > 20 pièces, à négocier
Conditions de paiement T/T
Capacité d'approvisionnement à négocier

Contactez-moi pour des aperçus gratuits et des bons.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Protect Feature Totally Enclosed Product Model VARS0706-014-00A
Peak Torque 7.1N.m Motion Type Rotary
Continous Torque 2.1N-m Actuation Method Voice Coil Motor
Housing Material Aluminum Commutation Brush
Max Voltage 52.4V Type Micro Motor
Total Stroke degrees 14mm
Laisser un message
Description de produit

Description du produit:

Les actionneurs rotatifs utilisent un actionneur linéaire rectangulaire et une technologie de chaleur de flexion pour fournir une haute résolution pour former un système de positionnement angulaire préféré.Les actionneurs rotatifs sont couramment utilisés comme actionneurs de position miroir pour la technologie laserLes marchés des actionneurs rotatifs comprennent les secteurs des semi-conducteurs, de l'automobile, de l'industrie et de l'aérospatiale.
Les scénarios d'application pour les moteurs à bobine vocale rotative dans les miroirs sont les suivants:
Dans les systèmes de suivi des axes composites, les miroirs à moteur à bobine vocale rotative agissent comme miroirs à inclinaison rapide (FSM) pour compenser les changements de trajectoire optique causés par les vibrations du support ou le mouvement de la cible,amélioration de la précision du suivi dans des scénarios tels que la communication laser et le ciblage des armes.
Rotary voice coil motors are used in astronomical telescopes or laser launching systems to compensate for beam aberrations caused by atmospheric turbulence or mechanical deformation by adjusting the mirror angle in real time, rétablissant la qualité de l'image ou la directivité du faisceau.
Dans des industries telles que la découpe laser et la lithographie, la déviation rapide des miroirs est contrôlée pour le balayage du faisceau, la correction de la position de mise au point ou la génération de motifs.

Caractéristiques:

Moteur à bobine vocale de type rotatif Poids léger de la bobine en mouvement, temps de réponse court, haute fréquence.
Un angle de balancement de 1 à 100 degrés.
Le couple est de 1 à 50 Nm.
Conception modulaire, peut être personnalisée.

Paramètres du produit:

Modèle de produit
Le couple maximal
(N-m)		 couple continu
à 25°C ((N-m)		 Traction totale
degrés
(mm)		 Voltage maximal
(V)		 Constante du champ électromagnétique arrière
(V/m/s)		 Poids de la bobine (g) Longueur
(mm)		 Largeur
(mm)		 Taille
(mm)
Le nombre d'équipements utilisés est déterminé par le système de mesure. 0.08 0.05 26 6.4 0.05 11.7 35 39.8 36.1
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. 0.17 0.1 90 11.1 0.1 17.8 70 41.5 39
Le système d'avertissement doit être conforme à l'annexe V. 0.22 0.12 32 15.5 0.16 21.5 60 60 36
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. 0.42 0.38 40 3.5 0.12 38 82 53.6 30.3
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. 0.77 0.63 20 6.7 0.24 66 75 50 30
Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce. 0.84 0.6 30 6.3 0.2 50.4 75 48.9 30.6
Le nombre d'équipements à l'intérieur de l'équipement doit être déterminé en tenant compte de l'évolution de l'équipement. 1.2 0.5 20 8.4 0.67 65 81 73.4 32
Le nombre d'équipements à utiliser est déterminé par le système de mesure. 3.5 1.14 60 25.8 0.52 115 115 65 54.5
Le nombre d'unités d'équipement est déterminé par le système de mesure. 7.1 2.1 14 52.4 1.03 225.5 115 65 54.5
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. 45.2 19 30 71.5 4.3 1350 ¢ 240   78

Applications:

Principales applications des moteurs à bobine vocale rotative:
1L'industrie des semi­conducteurs: câblage, découpe, forage, systèmes de transport, soudage, robotique.
2Fonctionnement des vannes de terrain: vannes de mesure de type, systèmes d'essai de pression, vannes pneumatiques et systèmes d'injection chimique.
3Technologie aérospatiale: systèmes de contrôle de vol, systèmes de rétroaction des pilotes.
4Secteur commercial: pompes de refroidissement informatisées, systèmes de mise au point automatique par microcaméra.

5Industrie de l'automatisation: équipement laser, distributeurs, équipement d'essai, machines textiles.
