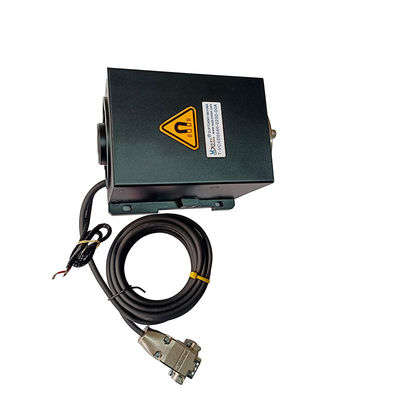

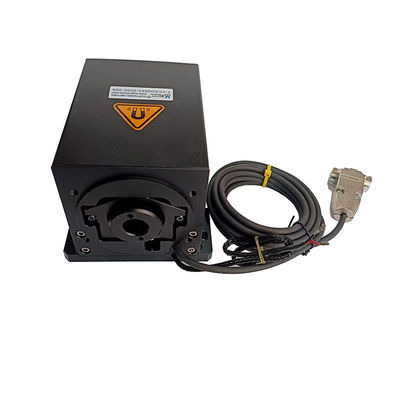

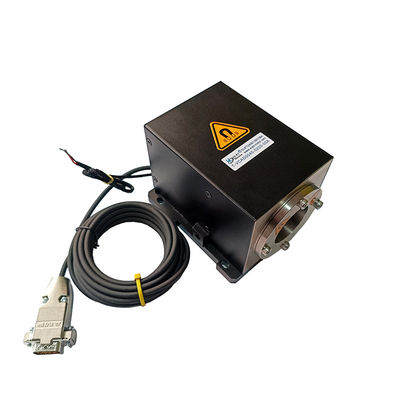

Module de moteur à bobine mobile micro de haute précision pour le réglage dynamique de lentilles

  • High Precision Micro Voice Coil Motor Module for High Dynamic Lens Adjustment
  • High Precision Micro Voice Coil Motor Module for High Dynamic Lens Adjustment
  • High Precision Micro Voice Coil Motor Module for High Dynamic Lens Adjustment
Lieu d'origine porcelaine, Suzhou
Nom de marque SUPT MOTION
Certification CE, ISO9001，CCC
Numéro de modèle Série de VCAR
Quantité de commande min 1 pièces
Prix $200
Détails d'emballage Carton empaquetant etc.
Délai de livraison 1-5 pièces, 5 jours. > 20 pièces, à négocier
Conditions de paiement T/T
Capacité d'approvisionnement À négocier
Détails sur le produit
Garantie 3mois-1an Construction Aimant permanent
Taper Micro moteur Fonction de protection Totalement fermé
Numéro de modèle VCAR0105-0164-00A Commutation Brosse
Force maximale (N) 105 Voyage maximum (millimètres) 16.4
Le rotor de poids ((g) 150 Diagramme du stator (mm) 60,4
Force continue 35.4
Mettre en évidence

Module de moteur à bobine vocale micro personnalisé

,

Module de moteur à bobine vocale de précision
Laisser un message
Description de produit

Description du produit :

Grâce à leur haute précision, leur réponse rapide, leur grande stabilité et leur faible consommation d'énergie, les modules de moteur à bobine mobile permettent aux systèmes d'objectifs modernes d'obtenir un contrôle précis et flexible de l'autofocus, du zoom et de l'ouverture.

Les modules de moteur à bobine mobile sont largement utilisés dans les systèmes d'autofocus, de contrôle d'ouverture, de zoom et autres processus d'ajustement d'objectifs à haute dynamique, en particulier dans les applications nécessitant des ajustements rapides, efficaces et précis.

Lors de l'autofocus, les modules de moteur à bobine mobile ajustent la distance focale de l'objectif pour garantir que l'image capturée par le capteur d'image reste constamment nette. Ce processus se produit généralement pendant l'enregistrement vidéo en direct ou la photographie, permettant à l'objectif de répondre rapidement aux exigences de mise au point en constante évolution.

Les modules de moteur à bobine mobile peuvent contrôler précisément la position de l'objectif, atteignant des ajustements de mise au point extrêmement fins et des temps de réponse extrêmement rapides, s'adaptant ainsi à divers changements d'autofocus.

Caractéristiques :

Les modules de moteur à bobine mobile sont utilisés pour des applications de servomécanismes en boucle fermée à courte course avec des actionneurs légers et un temps de réponse rapide (millisecondes, accélération jusqu'à 20G).
Contrôle simple et fiable, pas de dispositif de commutation, sans entretien, longue durée de vie.
Contrôle précis de la position, de la vitesse, de l'accélération et de la poussée.
Avec un encodeur et un guidage appropriés, la précision de positionnement peut atteindre 0,1 à 5 µm. Selon les différentes exigences de mouvement et de poussée, des entraînements et des contrôleurs appropriés peuvent être configurés.

Paramètres du produit :

Modèle du produit Force de pointe
(N)		 Force continue
à 25°C (N)		 Course totale
(mm)		 Tension maximale
(V)		 Constante de force contre-électromotrice
(V/m/s)		 Poids de la bobine
(g)		 Diamètre du stator (mm) La longueur
(mm)
VCAR0001-0064-00A 0,88 0,28 6,4 6,9 0,29 3 9,5 17,7
VCAR0001-0010-00A 0,73 0,42 1 4,8 0,6 2,7 24 11,2
VCAR00025-0127-00A 2,55 0,81 12,7 11,6 0,77 6,6 12,7 24
VCAR0006-0039-00A 6,2 1,9 3,9 6,6 1,12 7,9 20 17,2
VCAR0006-0050-00A 6,2 2,6 5 15,7 3,57 8,2 25 18,2
VCAR0007-0040-00A 7,2 2,4 4 7,5 1,88 7 14,2 23
VCAR0007-0064-00A 7,8 2,5 6,4 9,9 1,5 7,2 19,1 23,8
VCAR0007-0127-00A 7,1 2,3 12,7 12,8 1,6 11,4 19,1 27
VCAR0011-0050-00A 11,4 2,1 5 11,8 3 11,2 24 17,2
VCAR0011-0100-00A 10,5 2,9 10 43,8 3,5 20 31 26,8
VCAR0013-0030-00A 13 3,5 3 16 3,5 12 25 21
VCAR0013-0072-00A 13 4,2 7,2 26,6 5,72 16,2 26,2 24,7
VCAR0014-0250-00A 14 4,5 25 26,5 3,9 35 25,4 44,2
VCAR0015-0062-00A 15 6,5 6,2 26,2 9,75 14,8 33 25,6
VCAR0022-0098-00A 22 6,6 9,8 24,7 5,8 20 34,1 35
VCAR0022-0448-00A 22 11,4 44,8 14,3 4 52 48 75,7
VCAR0025-0630-00A 25,3 8 63 50,6 5 68 31,8 83,1
VCAR0030-0150-00A 29,4 4,73 15 40,5 7,4 27 30 31
VCAR0032-0050-00A 32 8,9 5 29,3 7,1 48 40 41,7
VCAR0033-0099-00A 33 8 9,9 24,3 5,87 23,5 36 26,7
VCAR0033-0224-00A 33 13,5 22,4 26,7 6,8 69 58 72
VCAR0035-0090-00A 35 11 9 26,4 9 33 25,4 44,3
VCAR0035-0105-00A 35 15,6 10,5 11,9 5 91 50 67
VCAR0044-0040-00A 44 16,3 4 18,3 8,9 46,5 53 21,2
VCAR0044-0059-00A 44,1 17,7 5,9 14,3 8 43 46 22
VCAR0044-0075-00A 44 13,7 7,5 16,8 7,6 38,6 31,1 35,9
VCAR0044-0249-00A 44 11,7 24,9 44,9 8,88 65,9 38,1 51,3
VCAR0070-0149-00A 70 27,3 14,9 26,9 17,7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26,2 15,2 65 70 38,7
VCAR0080-0129-00A 80 35 12,9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21,67 6,2 34,5 12,7 45,2 43,1 34,9
VCAR0087-0563-00A 87 17,5 56,3 63,4 8,1 177 72 110
VCAR0105-0164-00A 105 35,4 16,1 20,1 11,5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23,2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8,9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30,1 6,5 35 17,3 52 40 58
VCAR0130-0310-00A 130 40 31 30,4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42,2 15 33,4 26,6 80 53 53,7
VCAR0210-0254-00A 210 66,2 25,4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11,2 35,1 41 285 71 64
VCAR0262-0249-00A 262 112 24,9 28,2 26 785 66 109,1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37,2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37,3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24,9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7

Applications :

Les modules de moteur à bobine mobile cylindriques de la série VCAR représentent près de 80 % du marché, ils produisent des forces élevées avec des accélérations élevées. Avec des forces de pointe allant de 0,7 N à 3000 N. Généralement, leurs courses sont inférieures à 50 mm. Les applications pour les actionneurs de la gamme VCAR comprennent les actionneurs de vannes, le pick-and-place sur axe Z, les petites pompes doseuses volumétriques de précision ainsi que les vibrateurs et les systèmes d'amortissement de vibrations actifs.
Les principales applications des modules de moteur à bobine mobile sont :

1. Industrie des semi-conducteurs : découpe, perçage, systèmes de transport, soudage, robotique.

2. Commande de vannes sur site : vannes de dosage, systèmes de test de pression, vannes pneumatiques pour applications chimiques et pharmaceutiques.

Systèmes d'injection.

3. Industrie de la micromécanique : micro-perçage, estampage de précision.

4. Systèmes de vibration : tables vibrantes, plateformes vibrantes.

5. Domaine médical : systèmes de micro-injection, équipement respiratoire, équipement de test.

6. Technologie aéronautique : systèmes de contrôle de vol, systèmes de retour d'information pilote.

7. Domaine commercial : pompes de refroidissement informatisées, systèmes d'autofocus de micro-caméras.

8. Industrie de l'automatisation : équipement laser, équipement de test, machines textiles.
