Module de moteur à bobine de micro-voix de haute précision pour réglage de lentilles dynamiques

  • High Precision Micro Voice Coil Motor Module For High Dynamic Lens Adjustment Can Be Customized
  • High Precision Micro Voice Coil Motor Module For High Dynamic Lens Adjustment Can Be Customized
  • High Precision Micro Voice Coil Motor Module For High Dynamic Lens Adjustment Can Be Customized
Lieu d'origine porcelaine, Suzhou
Nom de marque SUPT MOTION
Certification CE, ISO9001，CCC
Numéro de modèle Série de VCAR
Quantité de commande min 1 pièces
Prix $200
Détails d'emballage Carton empaquetant etc.
Délai de livraison 1-5 pièces, 5 jours. > 20 pièces, à négocier
Conditions de paiement T/T
Capacité d'approvisionnement À négocier

Contactez-moi pour des aperçus gratuits et des bons.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Garantie 3 mois à 1 an Construction Magnéte permanent
Le type Micro moteur Protégez la fonctionnalité Totalement fermé
Numéro de modèle VCAR0105-0164-00A Commutation Le pinceau
Force maximale (N) 105 Voyage maximum (millimètres) 16.4
Le rotor de poids ((g) 150 Diagramme du stator (mm) 60,4
Force continue 35.4
Mettre en évidence

Module de moteur à bobine vocale micro personnalisé

,

Module de moteur à bobine vocale de précision
Laisser un message
Description de produit

Description du produit:

Le module de moteur à bobine vocale avec sa haute précision, sa réponse rapide, sa stabilité élevée et sa faible consommation d'énergie permet aux systèmes d'objectifs modernes de réaliser une mise au point automatique précise et flexible.contrôle du zoom et de l'ouverture.
Ce type de moteur est largement utilisé dans la mise au point automatique, le contrôle de l'ouverture, le système de zoom et d'autres processus de réglage de lentille dynamique, en particulier dans le besoin de rapide,l'ajustement efficace et précis des occasions, comme dans les téléphones intelligents, les appareils photo, les drones et autres équipements dans le réglage de l'objectif.
Pendant le processus de mise au point automatique, le module moteur à bobine vocale rend l'image reçue par le capteur d'image nette en ajustant la distance focale de l'objectif.Ce processus se produit généralement lors de l'enregistrement vidéo en direct ou de la prise de photo, où la lentille répond rapidement à différents besoins de mise au point.
The Voice Coil Motor Module's ability to precisely control the position of the lens allows for very fine focus adjustments and a very fast response time to accommodate rapid focus changes in different shooting environments.

Caractéristiques:

Les modules de moteur à bobine vocale sont utilisés pour des applications de servo en boucle fermée à courte distance avec des actionneurs légers et un temps de réponse rapide (millisecondes, accélération jusqu'à 20 G).
Contrôle simple et fiable, pas de commutation, sans entretien, longue durée de vie.
Position précise, vitesse, accélération et contrôle de la poussée.
Avec un encodeur et une voie de guidage appropriés, la précision de positionnement peut atteindre 0,1 à 5 um. Selon les différentes exigences de mouvement et de poussée, des entraînements et des contrôleurs appropriés peuvent être configurés.

Paramètres du produit:

Modèle de produit Force maximale
(N)		 Force continue
à 25°C ((N)		 Traction totale
(mm)		 Voltage maximal
(V)		 Constante du champ électromagnétique arrière
(V/m/s)		 Poids de la bobine
Le montant de l'aide		 Diamètre du stator (mm) La longueur
(mm)
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 0.73 0.42 1 4.8 0.6 2.7 24 11.2
Le nombre d'équipements utilisés est déterminé par le système de mesure. 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 6.2 2.6 5 15.7 3.57 8.2 25 18.2
Le nombre d'équipements utilisés est déterminé par le système de mesure. 7.2 2.4 4 7.5 1.88 7 14.2 23
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 11.4 2.1 5 11.8 3 11.2 24 17.2
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 10.5 2.9 10 43.8 3.5 20 31 26.8
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 13 3.5 3 16 3.5 12 25 21
Le nombre d'équipements utilisés est déterminé par le système de mesure. 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
Le nombre total de véhicules ne doit pas dépasser 500. 14 4.5 25 26.5 3.9 35 25.4 44.2
Le nombre total de véhicules ne doit pas dépasser 5 tonnes. 15 6.5 6.2 26.2 9.75 14.8 33 25.6
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 22 6.6 9.8 24.7 5.8 20 34.1 35
Le nombre d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2. 22 11.4 44.8 14.3 4 52 48 75.7
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 25.3 8 63 50.6 5 68 31.8 83.1
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 29.4 4.73 15 40.5 7.4 27 30 31
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 32 8.9 5 29.3 7.1 48 40 41.7
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 33 8 9.9 24.3 5.87 23.5 36 26.7
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 33 13.5 22.4 26.7 6.8 69 58 72
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 35 11 9 26.4 9 33 25.4 44.3
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 35 15.6 10.5 11.9 5 91 50 67
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 44 16.3 4 18.3 8.9 46.5 53 21.2
Le nombre d'équipements utilisés est déterminé par le système de mesure. 44.1 17.7 5.9 14.3 8 43 46 22
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 70 27.3 14.9 26.9 17.7 79 43 53.7
Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce 75 30 20 26.2 15.2 65 70 38.7
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 80 35 12.9 27.7 18 149 49 53.8
Le nombre d'équipements utilisés est déterminé par le système de mesure. 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 87 17.5 56.3 63.4 8.1 177 72 110
Le nombre d'unités d'équipement est déterminé par le système de mesure de l'équipement. 105 35.4 16.1 20.1 11.5 150 60.4 40.4
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 110 37.4 38 23.2 9 150 60.4 60.4
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 113 35 8.9 31 17.5 125 73 27.5
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 115 30.1 6.5 35 17.3 52 40 58
Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement. 130 40 31 30.4 20.5 280 75.6 56.5
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. 140 42.2 15 33.4 26.6 80 53 53.7
Le nombre d'unités utilisées est déterminé par le système de mesure. 210 66.2 25.4 56.6 28 230 43.7 111.8
Le nombre d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2. 262 111 11.2 35.1 41 285 71 64
Le nombre d'unités d'équipement est déterminé par le système de mesure. 262 112 24.9 28.2 26 785 66 109.1
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 294 56.8 49.8 114 24.5 685 93 136.9
Le nombre d'unités d'équipement est déterminé par le système de mesure de l'équipement. 436 147.6 18.7 40.7 40.7 648 80.4 91
Le nombre d'unités d'équipement est déterminé par le système de mesure de l'équipement. 436 167 25 31.6 37.2 775 78.4 110
Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation. 436 142.6 37.3 38 29.8 1050 76 163
Le nombre d'équipements utilisés est déterminé par le système de mesure. 980 605 24.9 41.5 104 1426 126 134.5
Le nombre d'unités d'équipement est déterminé par le système de mesure de l'équipement. 1351 376.8 31 73.5 68 1071 110 143.7

Applications:

Les modules de moteur à bobine vocale cylindrique de la série VCAR représentent près de 80% du marché, ils produisent des forces élevées avec des accélérations élevées.,dont les longueurs de course sont inférieures à 50 mm. Les applications pour la gamme d'actionneurs VCAR comprennent les actionneurs à vannes, les actionneurs à prise et place à axe z,pompes de mesure à déplacement positif de petite précision ainsi que vibrateurs et systèmes d'amortissement des vibrations actives.
Les principales applications des modules de moteur à bobine vocale sont:

1- l'industrie des semi­conducteurs: coupe, forage, systèmes de transport, soudage, robotique.

2Fonctionnement des vannes de terrain: vannes de mesure de type, systèmes d'essai de pression, vannes pneumatiques pour les applications chimiques et pharmaceutiques.

Systèmes d'injection.

3- l'industrie de la micro-exploitation: micro-perçage, estampage de précision.

4Systèmes de vibration: tables de vibration, plateformes de vibration.

5Le domaine médical: systèmes de micro-injection, équipement respiratoire, équipement d'essai.

6Technologie aéronautique: systèmes de contrôle de vol, systèmes de rétroaction des pilotes.

7- domaine commercial: pompes de refroidissement informatisées, systèmes de mise au point automatique à micro-caméras.

8- Industrie de l'automatisation: équipement laser, équipement d'essai, machines textiles.

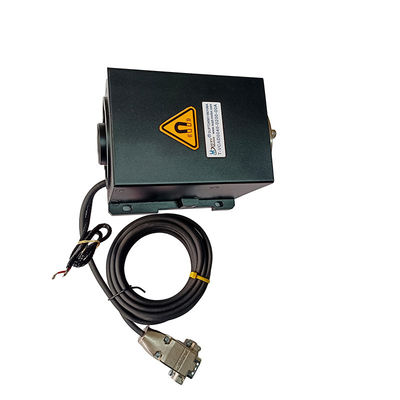

Module de moteur à bobine de micro-voix de haute précision pour réglage de lentilles dynamiques 0

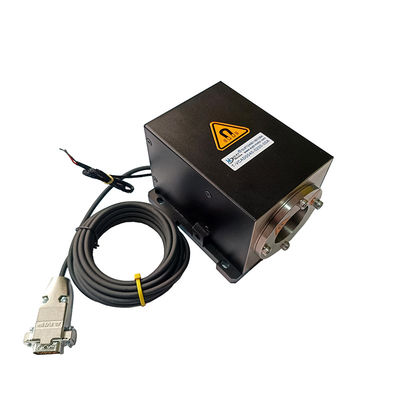

Module de moteur à bobine de micro-voix de haute précision pour réglage de lentilles dynamiques 1
