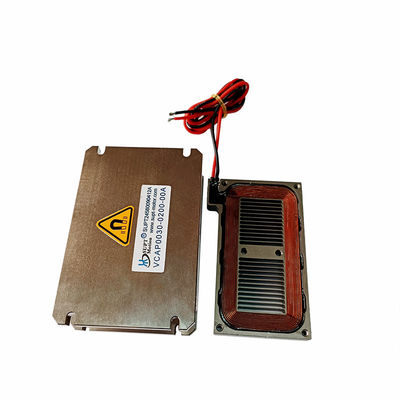

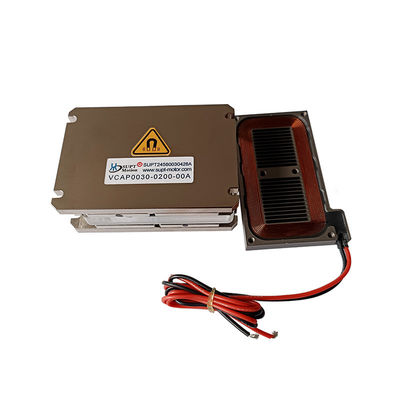

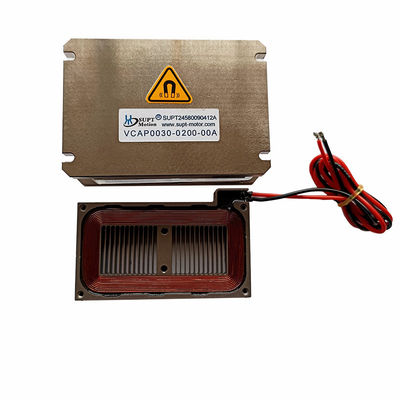

Moteurs à bobine à voix linéaire mini sans cœur de haute précision pour l'industrie des machines-outils micro
| Lieu d'origine | porcelaine, Suzhou |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | CE, ISO9001 |
| Numéro de modèle | Série VCAP |
| Quantité de commande min | 2 PCS |
| Prix | $158 |
| Détails d'emballage | Emballage personnalisé, etc. |
| Délai de livraison | 1-5 pièces, 5 jours. > 20 pièces, à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | À négocier |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Sortie de force | Jusqu'à 500 N | Nom de l'article | Mini Electric Motors |
|---|---|---|---|
| Port | Shanghai | Numéro de modèle | VCAP0020-0068-00A |
| Force maximale | 20N | Traction totale | 6.8 mm |
| Force continue | 5.3N | Voltage maximal | 8.2V |
| longueur (mm) | 39 | Protégez la fonctionnalité | Totalement fermé |
| Velocité (RPM) | Vitesse variable | ||
| Mettre en évidence | Moteurs à bobine à voix linéaire de haute précision,Moteurs à bobine de voix linéaire sans cœur,Moteurs à bobine vocale linéaire mini |
||
Description de produit
Description du produit:
La série de moteurs à bobine vocale de type plat a une course plus courte que la série de moteurs de type rectangulaire pour la même taille, mais présente l'avantage d'une surface de plus faible hauteur.Poussée jusqu'à 500 N et course jusqu'à 20 mm.
La série de type plat est idéale pour générer des mouvements X-Y à courte distance et est principalement commercialisée dans les industries des semi-conducteurs et des micro-machines-outils.
Les moteurs à bobine vocale linéaire plat se caractérisent par des avantages tels qu'une précision de positionnement élevée, une réponse rapide, une structure sans friction, compacte, un poids léger, un contrôle facile, etc.qui améliorent efficacement la précision et l'efficacité du microtraitement.
Moteurs à bobine à voix linéaire plate pour les applications dans l'industrie des machines-outils miniatures:
Dans les processus de micro-usinage, des moteurs à bobine vocale linéaire plate peuvent être utilisés pour entraîner les axes d'alimentation des outils ou des pièces de travail afin d'obtenir un contrôle d'alimentation sous-micronique.
Par exemple, dans l'usinage de micro-trous, la micro-graverie ou la production de texture de surface, les moteurs à bobine vocale linéaire plate fournissent un mouvement linéaire stable pour éviter les erreurs d'usinage.
Dans le micro-usinage, la capacité de réponse rapide des moteurs à bobine vocale linéaire plate est utilisée pour ajuster la position de l'outil ou de la pièce en temps réel par vibration de haute précision,compensation active des vibrations et assurance d'une usinage stable.
Le moteur à bobine à voix plate à travers le mouvement de l'axe X-Y à courte course peut être utilisé comme axe de mouvement clé, entraîner la pièce ou l'outil pour l'usinage de trajectoire spatiale complexe.
Les moteurs à bobine vocale linéaire plate peuvent être utilisés dans les tâches d'assemblage de micro-outils de machine pour compléter l'alignement et l'assemblage de petites pièces par un mouvement linéaire précis.
Les micro-machines nécessitent des changements fréquents d'outil ou des ajustements de la position de la pièce.Les performances dynamiques élevées des moteurs à bobine à voix plate peuvent rapidement effectuer la commutation de position et améliorer l'efficacité de l'usinage de l'équipement.
Caractéristiques:
Les sous-coil motorisées sont légères, avec un temps de réponse court et une fréquence élevée.
Un coup de 1 mm à 20 mm.
Poussée maximale 1N-500N.
Généralement utilisé pour les étapes de mouvement de l'axe x-y.
Paramètres du produit:
| Modèle de produit | Force maximale (N) |
Force continue à 25°C ((N) |
Traction totale (mm) |
Voltage maximal (V) |
Constante du champ électromagnétique arrière (V/m/s) |
Longueur (mm) |
Largeur (mm) |
Taille (mm) |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de la zone géographique. | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| Le nombre d'équipements à transporter est déterminé par le système de mesure. | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| Le nombre d'heures de travail est déterminé en fonction de la période de travail. | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| Le nombre d'heures de travail est déterminé en fonction de la période de travail. | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
Applications:
| La principale application d'un moteur à bobine vocale: |
| 1.Industrie des semi-conducteurs: câblage, découpe, forage, systèmes de transport, soudage, robotique. |
| 2.Le fonctionnement des vannes sur le terrain:Ventilateur de type, systèmes d'essai de pression, système d'injection de chimie des vannes pneumatiques. |
| 3.Industrie des micro-machines: systèmes d'alimentation, micro-perçage, estampage de précision. |
| 4.Système de vibration: table à secouer, plateforme de vibration. |
| 5.Campagne médicale: Système de micro-injection, équipement respiratoire, équipement d'essai. |
| 6.Technologie de l'aviation: Système de contrôle de vol, système de rétroaction des pilotes. |
| 7.Camp d'utilisation commerciale:Pompes de refroidissement par ordinateur avec caméra miniature Système de mise au point. |
|
8Industrie de l'automatisation: équipement laser, distributeur, équipement d'essai, machines textiles. |
