Moteur à bobine vocale rotative à haute fréquence et à grande vitesse pour la mise au point laser

  • High Frequency High Speed Rotary Voice Coil Motor For Laser Focusing
  • High Frequency High Speed Rotary Voice Coil Motor For Laser Focusing
  • High Frequency High Speed Rotary Voice Coil Motor For Laser Focusing
Lieu d'origine porcelaine, Suzhou
Nom de marque SUPT MOTION
Certification CE, ISO9001
Numéro de modèle VARS0017-090-00A
Quantité de commande min 2 PCS
Prix $156
Détails d'emballage Emballage personnalisé, etc.
Délai de livraison 1-5 pièces, 5 jours. > 20 pièces, à négocier
Conditions de paiement T/T
Capacité d'approvisionnement À négocier

Contactez-moi pour des aperçus gratuits et des bons.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Speed High speed Warranty 3months-1year
Continous Torque 0.1N-m Housing Material Aluminum
Actuation Type Voice Coil Length 70mm
Coil Resistance 12 Ω Product Model VARS0017-090-00A
Total Stroke 90° Max Voltage 11V
Weight of the coil(g) 17.8 Material Aluminum Alloy
Mettre en évidence

Moteur à bobine vocale rotative à grande vitesse

,

Moteur à bobine vocale rotative à haute fréquence

,

Moteur à bobine vocale rotative à mise au point laser
Laisser un message
Description de produit

Description du produit:

Les actionneurs rotatifs ont adopté la technologie de l'actionneur linéaire rectangulaire et du thermique plié pour fournir un système de positionnement à angle limité haute résolution.
Les actionneurs rotatifs sont généralement utilisés comme actionneurs de position miroir pour les technologies laser, actionneurs de soupape rotative et d'amortissement, systèmes de positionnement rotatif et actionneurs de contrôle de vol,Les marchés des actionneurs rotatifs incluent les semi-conducteursDans le secteur de l'automobile, de l'industrie et de l'aérospatiale.
Les moteurs à bobine vocale rotative sont utilisés pour la mise au point laser:
Focalisation de lentille: En installant une lentille sur le moteur à bobine vocale rotative, le faisceau laser est focalisé sur un petit point.
Mise au point par miroir: Utilisation d'un miroir pour refléter le faisceau laser sur un petit point.
Focalisation dynamique: En contrôlant le mouvement du moteur rotatif à bobine vocale, le faisceau laser est focalisé à différentes positions.Cette méthode permet de se concentrer sur des objets à différentes profondeurs et convient à des applications telles que le traitement tridimensionnel.
Focalisation adaptative: Des capteurs sont utilisés pour détecter la mise au point du faisceau laser et le mouvement du moteur de bobine vocale est réglé par un système de contrôle de rétroaction pour atteindre la mise au point automatique.Cette méthode améliore la précision et la stabilité de la mise au point, mais la complexité du système est élevée.


Caractéristiques:

Les sous-coil motorisées à bobine vocale de type arc sont légères, ont un temps de réponse court et une fréquence élevée.
Un angle de balancement de 1 à 100 degrés.
Le couple est de 1 à 50 Nm.


Paramètres du produit:

Modèle de produit
Le couple maximal
(N-m)		 couple continu
à 25°C ((N-m)		 Traction totale
degrés
(mm)		 Voltage maximal
(V)		 Constante du champ électromagnétique arrière
(V/m/s)		 Poids de la bobine (g) Longueur
(mm)		 Largeur
(mm)		 Taille
(mm)
Le nombre d'équipements utilisés est déterminé par le système de mesure. 0.08 0.05 26 6.4 0.05 11.7 35 39.8 36.1
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. 0.17 0.1 90 11.1 0.1 17.8 70 41.5 39
Le système d'avertissement doit être conforme à l'annexe V. 0.22 0.12 32 15.5 0.16 21.5 60 60 36
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. 0.42 0.38 40 3.5 0.12 38 82 53.6 30.3
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. 0.77 0.63 20 6.7 0.24 66 75 50 30
Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce. 0.84 0.6 30 6.3 0.2 50.4 75 48.9 30.6
Le nombre d'équipements à l'intérieur de l'équipement doit être déterminé en tenant compte de l'évolution de l'équipement. 1.2 0.5 20 8.4 0.67 65 81 73.4 32
Le nombre d'équipements à utiliser est déterminé par le système de mesure. 3.5 1.14 60 25.8 0.52 115 115 65 54.5
Le nombre d'unités d'équipement est déterminé par le système de mesure. 7.1 2.1 14 52.4 1.03 225.5 115 65 54.5
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. 45.2 19 30 71.5 4.3 1350 ¢ 240   78



Applications:

La principale application d'un moteur à bobine vocale:

1.Industrie des semi-conducteurs: câblage, découpe, forage, systèmes de transport, soudage, robotique.

2.Le fonctionnement des vannes sur le terrain:Type de vannes de mesure, systèmes d'essai de pression, chimie des vannes pneumatiques

le système d'injection.

3.Industrie des micro-machines: systèmes d'alimentation, micro-perçage, estampage de précision.

4.Système de vibration: table à secouer, plateforme de vibration.

5.Campagne médicale: Système de micro-injection, équipement respiratoire, équipement d'essai.

6.Technologie de l'aviation: Système de contrôle de vol, système de rétroaction des pilotes.

7.Camp d'utilisation commerciale:Pompes de refroidissement par ordinateur avec caméra miniature Système de mise au point.

8Industrie de l'automatisation: équipement laser,distributeur, équipement d'essai, machines textiles.

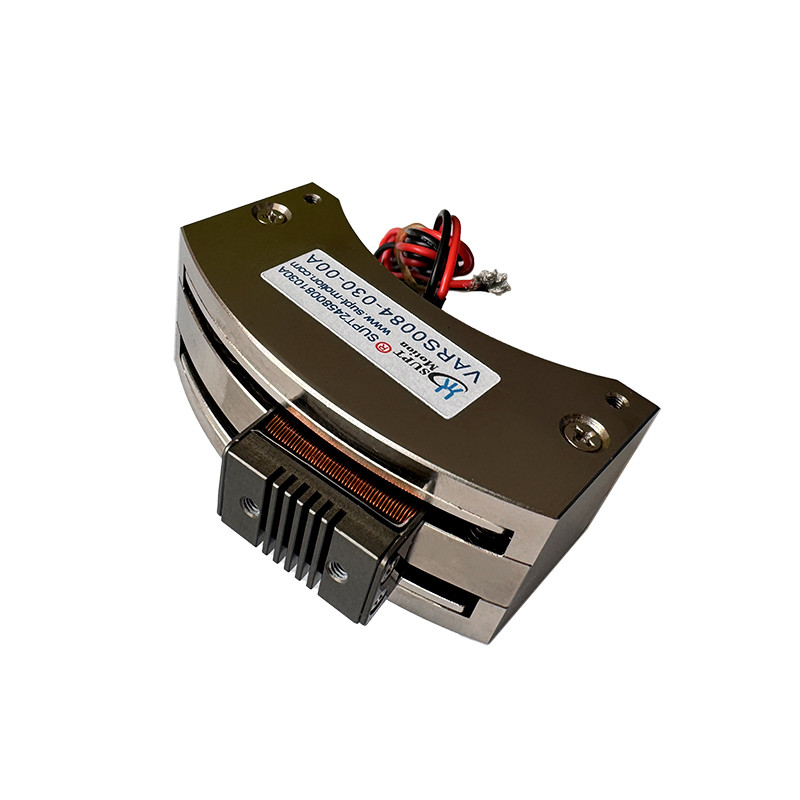

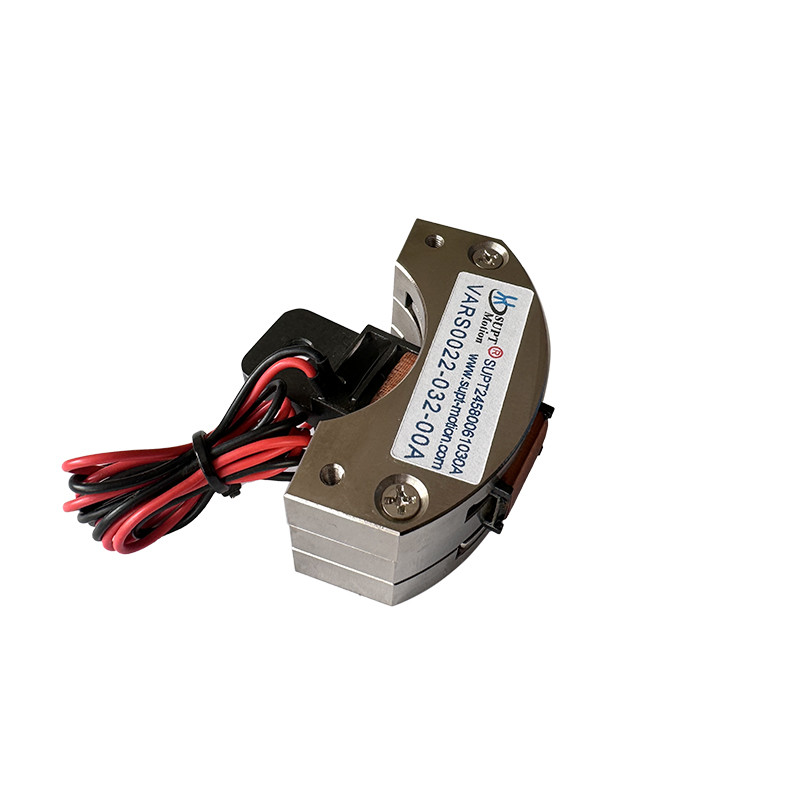

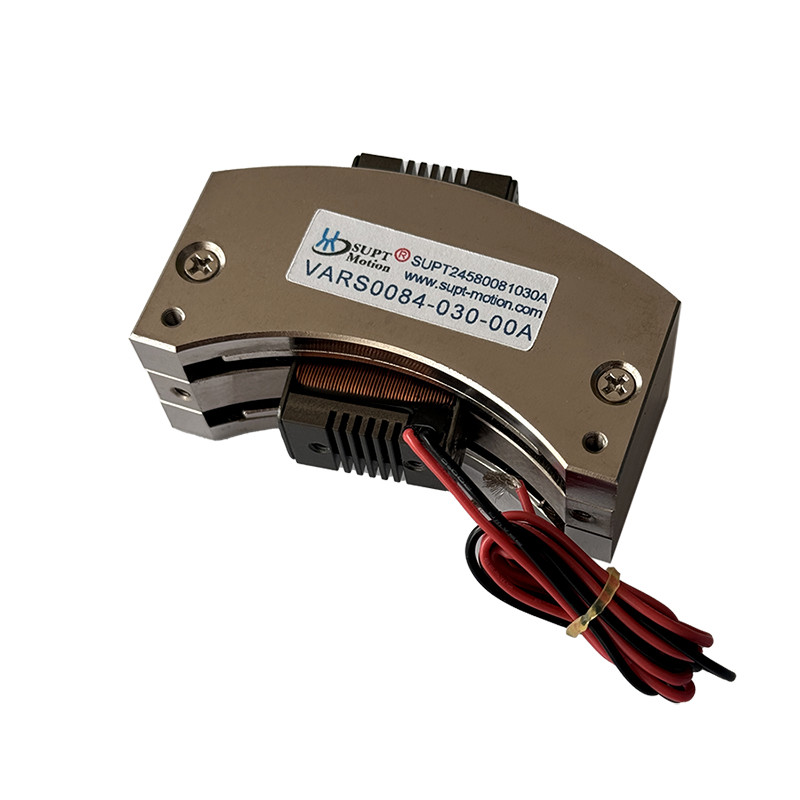

Moteur à bobine vocale rotative à haute fréquence et à grande vitesse pour la mise au point laser 0Moteur à bobine vocale rotative à haute fréquence et à grande vitesse pour la mise au point laser 1
