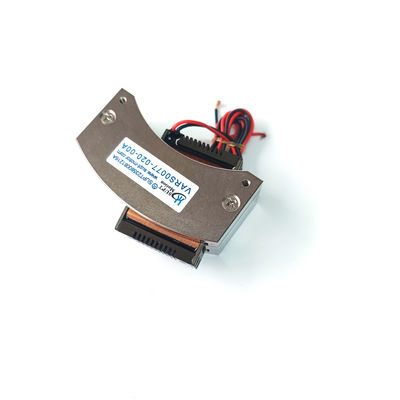

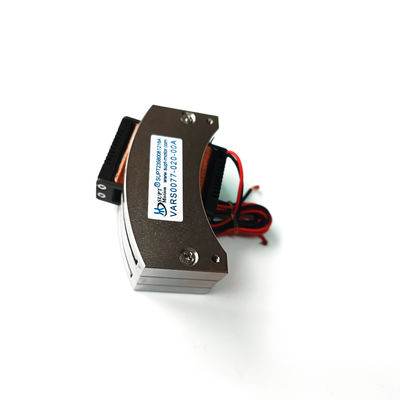

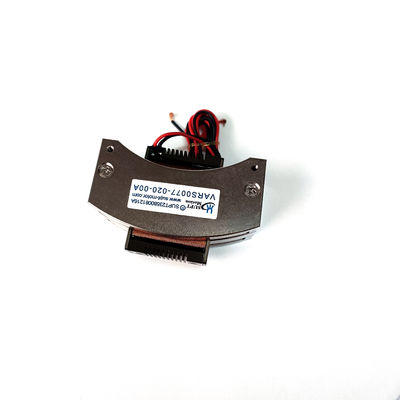

Motor à bobine vocale rotative à haute précision de positionnement à haute réponse pour balayage optique
| Lieu d'origine | porcelaine, Suzhou |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | CE, ISO9001 |
| Numéro de modèle | VARS0077-020-00A |
| Quantité de commande min | 1 pièces |
| Prix | $156 |
| Détails d'emballage | Emballage personnalisé, etc. |
| Délai de livraison | 1-5 pièces, 5 jours. > 20 pièces, à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | à négocier |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Protégez la fonctionnalité | Entièrement fermé | Application du projet | Produit automatique |
|---|---|---|---|
| Voltage | 6.7V | Poussée maximale | 0.77N-m |
| Taille | 75*50*30 mm | Température de fonctionnement | Dépend de l'application |
| Un AVC | 20° | Matériel | Alliage d'aluminium |
| Méthode d'actionnement | Coil de voix | Garantie | 3 mois à 1 an |
| Maximum de déplacement | 26 mm | ||
| Mettre en évidence | Moteur à bobine vocale rotative à balayage optique,Moteur à bobine vocale rotative à haute réactivité,Moteur à bobine vocale rotative de haute précision |
||
Description de produit
Description du produit:
Les moteurs à bobine vocale rotative présentent les avantages de la réponse à haute fréquence, de la précision élevée, de la vitesse élevée, de l'accélération élevée, de la structure simple, de la petite taille, de bonnes caractéristiques de force,contrôle facile et longue durée de vie.
Les actionneurs rotatifs ont adopté la technologie de l'actionneur linéaire rectangulaire et de la thermique courbée pour fournir un système de positionnement à angle limité haute résolution.
Les angles de traction typiques dépassent 100 degrés et les couple à 50 N-m.
Les actionneurs rotatifs sont généralement utilisés comme actionneurs de position miroir pour les technologies laser, actionneurs de soupape rotative et d'amortissement, systèmes de positionnement rotatif et actionneurs de contrôle de vol,Largement utilisé dans le scanner optique, le positionnement, la mise au point, etc., le contrôle de précision du champ du miroir rapide.
Les marchés des actionneurs rotatifs comprennent les secteurs des semi-conducteurs, de l'automobile, de l'industrie et de l'aérospatiale.
Conception modulaire, peut être personnalisée.
Les actionneurs rotatifs sont généralement utilisés comme actionneurs de position miroir pour les technologies laser, actionneurs de soupape rotative et d'amortissement, systèmes de positionnement rotatif et actionneurs de contrôle de vol,Largement utilisé dans le scanner optique, le positionnement, la mise au point, etc., le contrôle de précision du champ du miroir rapide.
Les marchés des actionneurs rotatifs comprennent les secteurs des semi-conducteurs, de l'automobile, de l'industrie et de l'aérospatiale.
Conception modulaire, peut être personnalisée.
Caractéristiques:
Faible poids de la bobine d'actionnement, temps de réponse court et fréquence élevée.
Angle de balancement de 1 à 100 degrés
Le couple est de 1 à 50 N.m.
Paramètres du produit:
| Modèle de produit | Le couple maximal (N-m) |
couple continu à 25°C ((N-m) |
Traction totale degrés (mm) |
Voltage maximal (V) |
Constante du champ électromagnétique arrière (V/m/s) |
Poids de la bobine (g) | Longueur (mm) |
Largeur (mm) |
Taille (mm) |
| Le nombre d'équipements utilisés est déterminé par le système de mesure. | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| Le système d'avertissement doit être conforme à l'annexe V. | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce. | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| Le nombre d'équipements à l'intérieur de l'équipement doit être déterminé en tenant compte de l'évolution de l'équipement. | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| Le nombre d'équipements à utiliser est déterminé par le système de mesure. | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| Le nombre d'unités d'équipement est déterminé par le système de mesure. | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢ 240 | 78 |
Applications:
L'application des moteurs à bobine vocale rotative dans le scanner optique est principalement caractérisée par leur capacité à fournir un contrôle de mouvement à grande vitesse et de haute précision,qui est essentiel à l'amélioration des performances des systèmes de balayage optiqueEn utilisant leur structure et leurs principes uniques, les moteurs à bobine vocale rotative sont capables d'obtenir un positionnement et un mouvement rapides et précis dans les applications de balayage optique.améliorer ainsi l'efficacité et la précision de l'analyse.
Focalisation automatique: Dans les appareils tels que les caméras vidéo, les caméras numériques et les microscopes, les moteurs à bobine vocale rotative permettent un mouvement rapide et précis des lentilles ou des miroirs pour la mise au point automatique et assurer la clarté de l'image.
Focalisation dynamique: dans les équipements de découpe laser, les moteurs à bobine vocale rotative peuvent contrôler la mise au point dynamique de l'axe Z pour assurer la précision et l'efficacité de la découpe laser.
Mesure optique: dans le domaine de la mesure optique, les moteurs à bobine vocale rotative fournissent un contrôle de mouvement très précis pour mesurer la déformation, les vibrations, etc. sur les surfaces optiques.
