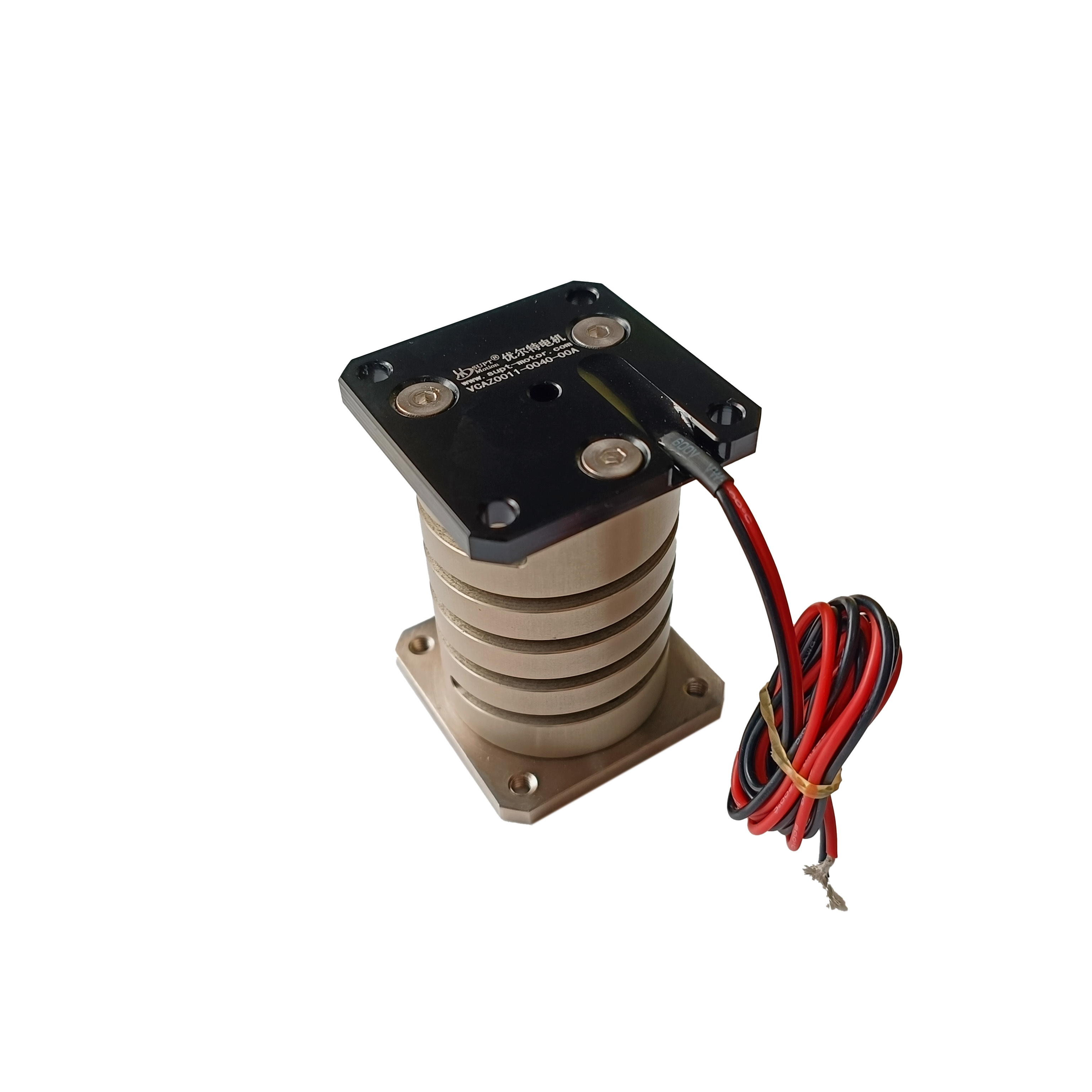

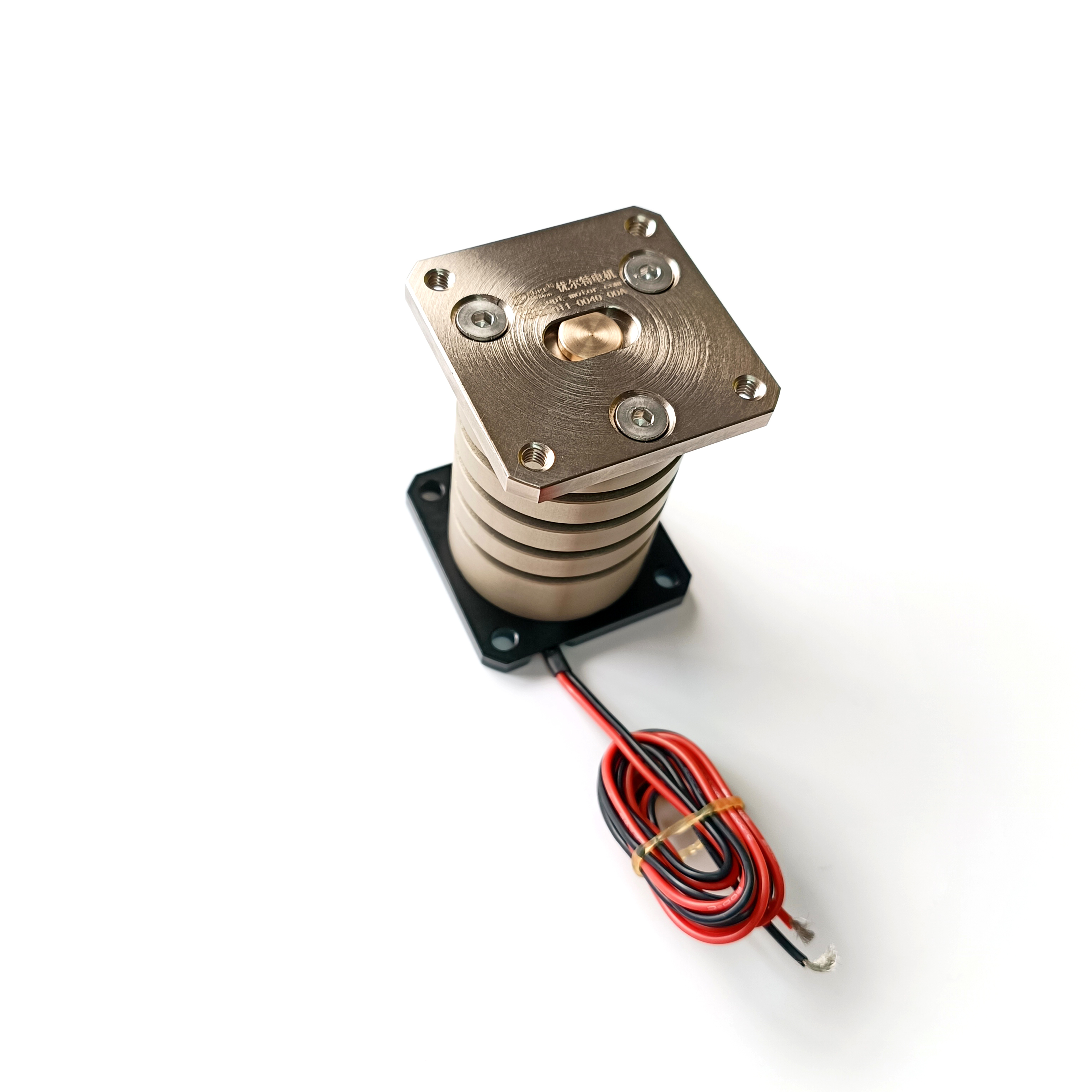

Systèmes de transport de matériaux personnalisés alimentés par des alimentateurs vibrants à moteur à bobine mobile

  • Customized Material Conveying Systems Powered by Voice Coil Motor Vibrating Feeders
  • Customized Material Conveying Systems Powered by Voice Coil Motor Vibrating Feeders
  • Customized Material Conveying Systems Powered by Voice Coil Motor Vibrating Feeders
  • Customized Material Conveying Systems Powered by Voice Coil Motor Vibrating Feeders
Lieu d'origine Jiangsu, Chine
Nom de marque SUPT MOTION
Certification ISO9001-2000
Numéro de modèle VCAZ0010-0020-00A
Quantité de commande min 1 pièce
Prix USD 60-200 / Piece
Détails d'emballage Carton de qualité export avec protection en mousse antistatique
Délai de livraison 3 à 5 jours ouvrables pour les échantillons, 15 à 25 jours pour le vrac
Conditions de paiement T/T
Capacité d'approvisionnement A négocier
Détails sur le produit
Couple de pointe 4,2 Nm Type de moteur Moteur à bobine vibrante
Constante du champ électromagnétique de retour 2,7 V/m/s Voltage maximal 14.8 V
Poids de la bobine 13g Vie de service 10 000 heures
Total total 1,5 mm Couple continu à 25 C 2,2 Nm
Matériel Alliage d'aluminium Modèle de produit VCAZ0010-0020-00A
Laisser un message
Description de produit

Présentation du produit

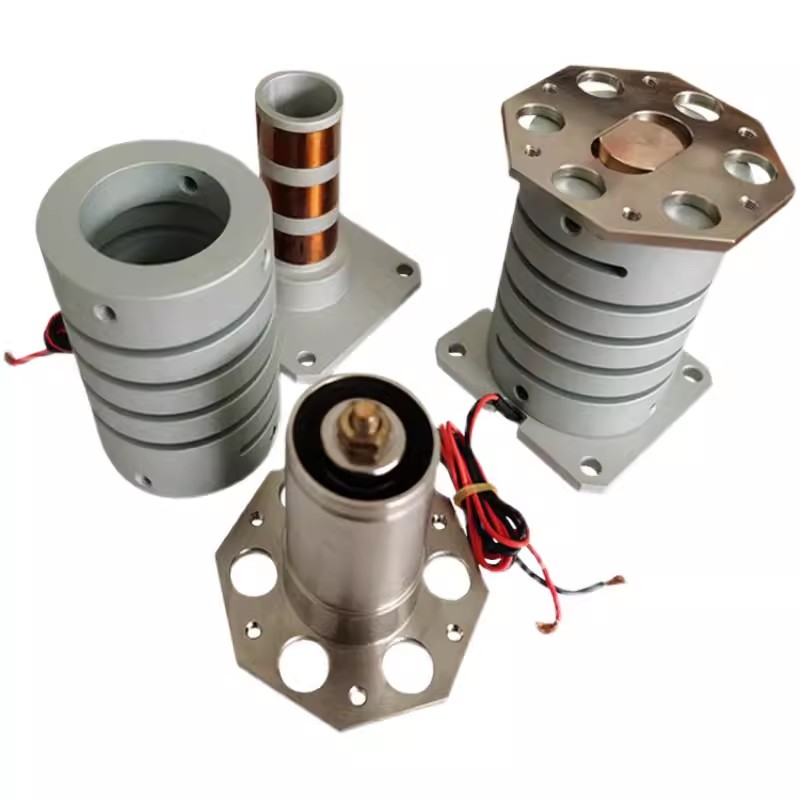

Le moteur à bobine mobile à vibration flexible SUPT MOTION (série VCAZ) est l'unité de puissance de base spécialement conçue pour les alimentateurs vibrants flexibles.

Fabriqués en grande quantité à partir de matériaux à haute résistance et haute stabilité, les ressorts et les moteurs sont soumis à 100 % de mesures et de tests pour garantir la stabilité et la cohérence du produit.

Grâce à un mouvement linéaire à haute fréquence dans les deux directions verticales, le moteur à bobine mobile entraîne les pièces à usiner dans plusieurs directions à l'intérieur du plateau d'alimentation, permettant un transport et une orientation fluides des matériaux.

Par rapport aux alimentateurs vibrants électromagnétiques traditionnels, la solution d'entraînement par moteur à bobine mobile offre les avantages suivants : réglage programmable de la fréquence et de l'amplitude, permettant une adaptation à différents matériaux sans remplacer les composants mécaniques ; Réponse start-stop au niveau de la milliseconde, permettant un contrôle précis des pièces individuelles ; et un mouvement fluide sans impact mécanique, ce qui le rend plus doux pour les matériaux fragiles. Les moteurs à bobine mobile à vibration flexible sont largement utilisés dans les chaînes d'assemblage automatisées dans des secteurs tels que les composants électroniques, le matériel de précision et les consommables médicaux.


Avantages du produit

Paramètres programmables: La fréquence, l'amplitude et la forme d'onde sont réglables en temps réel

Réponse rapide: Démarrage/arrêt au niveau de la milliseconde pour un contrôle précis des matériaux

Mouvement fluide: Un fonctionnement sans choc protège les composants vulnérables

Alimentation multidirectionnelle: Permet un transport omnidirectionnel lorsqu'il est combiné avec des systèmes multi-axes

Inspection complète à 100 %: Test à 100% des ressorts et des moteurs

Moteurs à bobine mobile à bol vibrant, alimentateurs vibrants flexibles, moteurs de manutention, actionneurs vibrants à haute fréquence, entraînements de bol vibrant flexibles

Systèmes de transport de matériaux personnalisés alimentés par des alimentateurs vibrants à moteur à bobine mobile

Caractéristiques

Paramètre Valeur typique
Plage de poussée  Coutume
Plage de course  Coutume
Tension de fonctionnement  14,8 V CC
Fréquence de réponse    Réglable
Ajustement de l'amplitude   Contrôlé par programme
Durée de vie   ≥100 millions de cycles


Numéro de modèle VCAZ0010-0020-00A
Paramètres de la bobine Tolérance Symbole Valeur Unité
RCD ±10% R. 9.5 Ω
Tension de crête valeur standard Vice-président 14.8 V
Courant maximal valeur standard IP 1.6 UN
Force constante ±7,5% KF 2.7 N / A
Constante de force électromagnétique arrière valeur standard KD 2.7 V/M/Sec
Inductance ±30% L 0,37 mH
Paramètres de l'actionneur Symbole Valeur Unité
Force maximale Fp 4.2 N
Force de décrochage continue FC 2.2 N
Constante de l'actionneur Ka 0,87 N//O
Constante de temps électrique Te 0,04 milli-sec
 Pmax PP 24 W
Accident vasculaire cérébral S 1,5 mm
Dégagement de chaque côté de la bobine CL 0,8 mm
Résistance thermique Oth 20 ℃/W
Température maximale autorisée Tmax 150 ℃
Poids de la bobine WTc 13 g
Poids de l'acier magnétique WTE 56 g
Poids de l'actionneur WTa 69 g

Application

Alimentation par vibration flexible pour les composants électroniques
Tri par orientation des pièces métalliques de précision
Assemblage et alimentation automatisés de consommables médicaux
Alimentation multidirectionnelle de pièces de forme irrégulière
Systèmes de convoyage pour les matériaux en petits lots et de grande variété


Informations de personnalisation:
Ce produit prend en charge la personnalisation des paramètres de poussée, de course et d'amplitude pour s'adapter à différents matériaux et exigences de vitesse d'alimentation.


Systèmes de transport de matériaux personnalisés alimentés par des alimentateurs vibrants à moteur à bobine mobile
