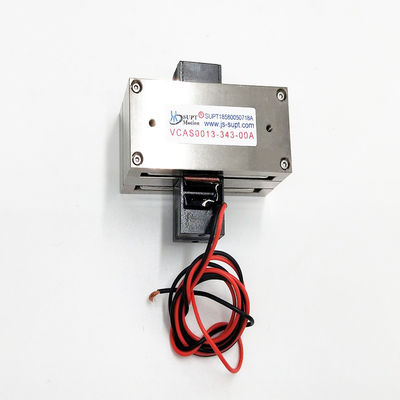

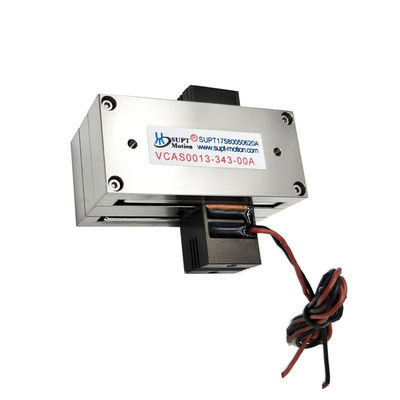

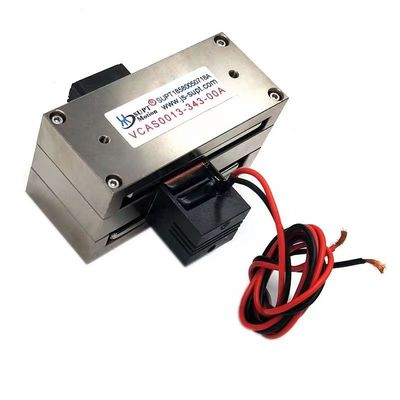

Moteur à bobine de voix rectangulaire à 34,3 mm de course pour le contrôle des vannes

  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
Lieu d'origine Chine,Suzhou
Nom de marque SUPT MOTION
Certification CE, ISO9001，CCC
Numéro de modèle Série VCAS
Quantité de commande min 1 PIÈCES
Prix $99-$220
Détails d'emballage Emballage personnalisé, etc.
Délai de livraison 1 à 5 pièces, 5 jours. >20 pièces, à négocier
Conditions de paiement T/T
Capacité d'approvisionnement A négocier
Détails sur le produit
Fonction de protection Totalement fermé Numéro de modèle VCAS0013-0343-00A
Méthode de contrôle Électronique Total total 34.3mm
Construction Aimant permanent Pic 13N
Taille 68,3 × 60 × 34,8 mm Mots-clés Moteurs linéaires à bobine vocale
Tension 12,6 V poids de la bobine 40g
Vitesse Vitesse élevée (rpm)
Mettre en évidence

Moteur à bobine vocale à course de 34.3mm

,

actionneur à bobine vocale rectangulaire

,

moteur linéaire de commande de valve
Laisser un message
Description de produit

Description du produit:

Les actionneurs rectangulaires de la série VCAS ont une force par poids inférieure à celle des actionneurs cylindriques.Mais ils ont aussi des temps de course beaucoup plus longs.Les forces vont jusqu'à 1000N et 250mm.
Les actionneurs rectangulaires sont la solution idéale pour les mouvements de l'axe X-Y et leur marché principal est dans les industries des semi-conducteurs et des micro-machines-outils.

Le modèle VCAS0013-0343-00A de ce moteur à bobine vocale rectangulaire a une poussée maximale de 13 N et une course totale de 34,3 mm, ce qui le rend approprié pour l'actionnement proportionnel de la vanne, le positionnement à charge moyenne,et systèmes d'amortissement actifsSa poussée continue nominale à 25°C est de 8 N, assurant un fonctionnement fiable même dans des environnements difficiles.

Dans les applications de soupapes de contrôle de fluide, les soupapes électromagnétiques proportionnelles souffrent souvent d'hystérésis et de bande passante limitée.Les moteurs à bobine vocale rectangulaire présentent une relation de force-courant linéaire tout au long de leur course de fonctionnement et sont exempts de saturation magnétiqueLe VCAS0013-0343-00A peut remplacer directement les soupapes solénoïdes dans les soupapes à gaz ou à liquide, offrant des temps de réponse plus rapides et une consommation d'énergie plus faible.

Ce produit peut également servir d'actionneur de l'axe Z pour le crimping ou les essais de ressorts à force légère.tandis que la force de pointe de 13 N est suffisante pour répondre aux exigences du rivetage léger ou du contrôle de la force de contact.

Caractéristiques:

  • Force maximale:13N

  • Force continue @25°C: 8N

  • Traction totale: 34,3 mm

  • Voltage maximal: 12,6 V

  • Constante de champ électromagnétique arrière: 5,8 V/m/s

  • Poids de la bobine: 40 g

  • Les dimensions (L × W × H):68.3 × 60 × 34,8 mm

Paramètres du produit:

Modèle de produit Force maximale
(N)		 Force continue
à 25°C ((N)		 Traction totale
(mm)		 Voltage maximal
(V)		 Constante du champ électromagnétique arrière
(V/m/s)		 Poids de la bobine
Le montant de l'aide		 Longueur
(mm)		 Largeur
(mm)		 Taille
(mm)
Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes: 2.1 1.3 50 11.3 1.3 15 72 42.6 33
Pour les appareils de traitement de l'air: 2.1 1.3 74.7 11.3 1.3 15 100.5 42.6 37
Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes: 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes: 6.1 3.2 10 13.7 4.6 18.2 33.5 34.1 26.9
Pour l'application de l'annexe V, les éléments suivants doivent être utilisés: 13 8 34.3 12.6 5.8 40 68.3 60 34.8
Pour les appareils de type VCAS0065-1000-00A 65 22.4 100 28.7 9.7 135 170 59.6 81.9





Pour les appareils de traitement des déchets, les caractéristiques suivantes sont applicables:

Paramètre valeur Paramètre valeur
Modèle Pour l'application de l'annexe V, les éléments suivants doivent être utilisés: Poussée maximale 13N
Poussée continue (25°C) 8N Traction totale 34.3 mm
Voltage maximal 12.6V Constante de champ électromagnétique inverse 5.8V/m/s
Longueur 68.3 mm Largeur 60 mm
Taille 34.8 mm Poids de la bobine 40 g

Applications:

1.Ventilateurs de gaz/fluide proportionnels

2- Amortissement actif des vibrations

3.Activation du testeur de ressorts/de force

4- Appuie légère / rivets

5.Micropositionnement des outils



La principale application d'un moteur à bobine vocale:
1L'industrie des semi-conducteurs: câblage, découpe, forage, systèmes de transport, soudage, robotique.
2.Le fonctionnement des vannes sur le terrain: types de vannes de mesure, systèmes d'essai de pression, système d'injection de chimie des vannes pneumatiques.
3.Industrie des micro-machines: systèmes d'alimentation, micro-perçage, estampage de précision.
4.Système de vibration: table à secouer, plateforme de vibration.
5.Campagne médicale: Système de micro-injection, équipement respiratoire, équipement d'essai.
6.Technologie de l'aviation: Système de contrôle de vol, système de rétroaction des pilotes.
7.Camp d'utilisation commerciale:Pompes de refroidissement informatisées avec système de mise au point automatique de caméra miniature.
8Industrie de l'automatisation: équipement laser, distributeur, équipement d'essai, machines textiles.
