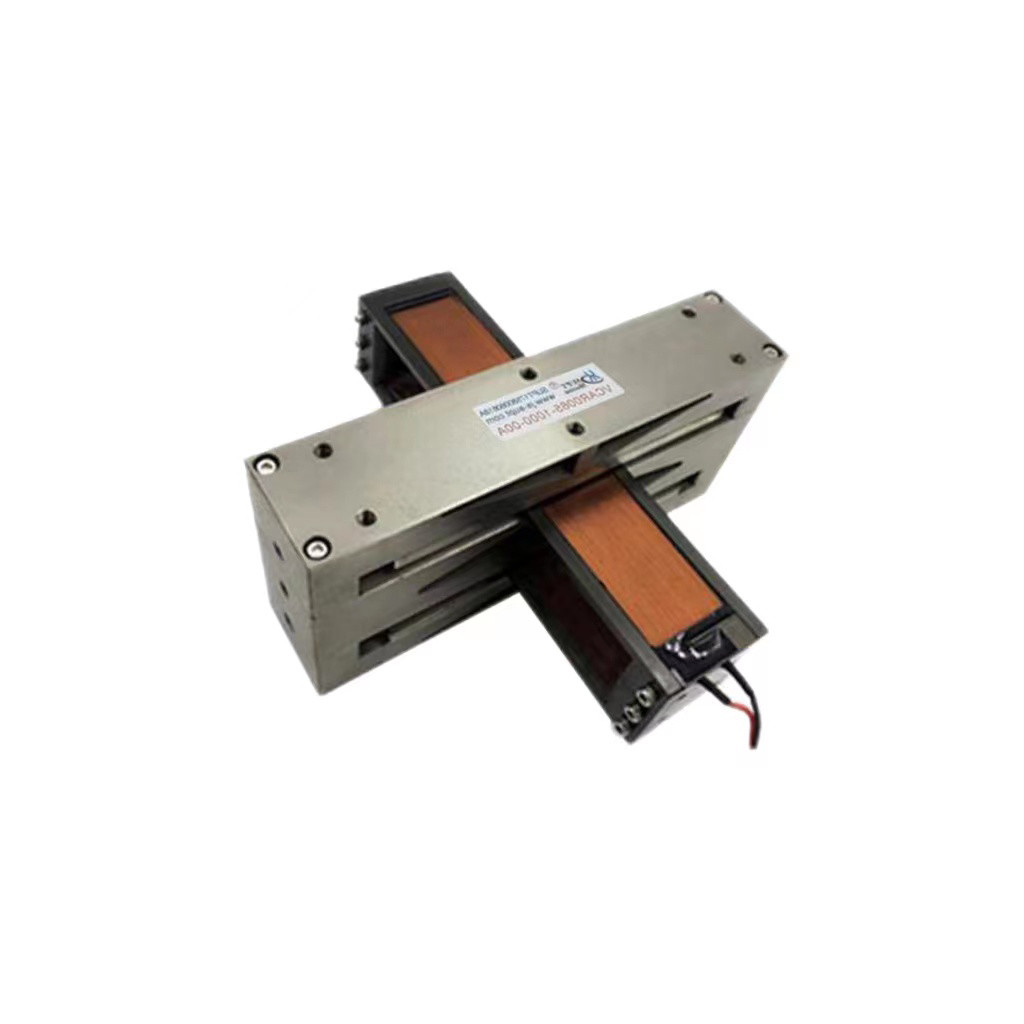

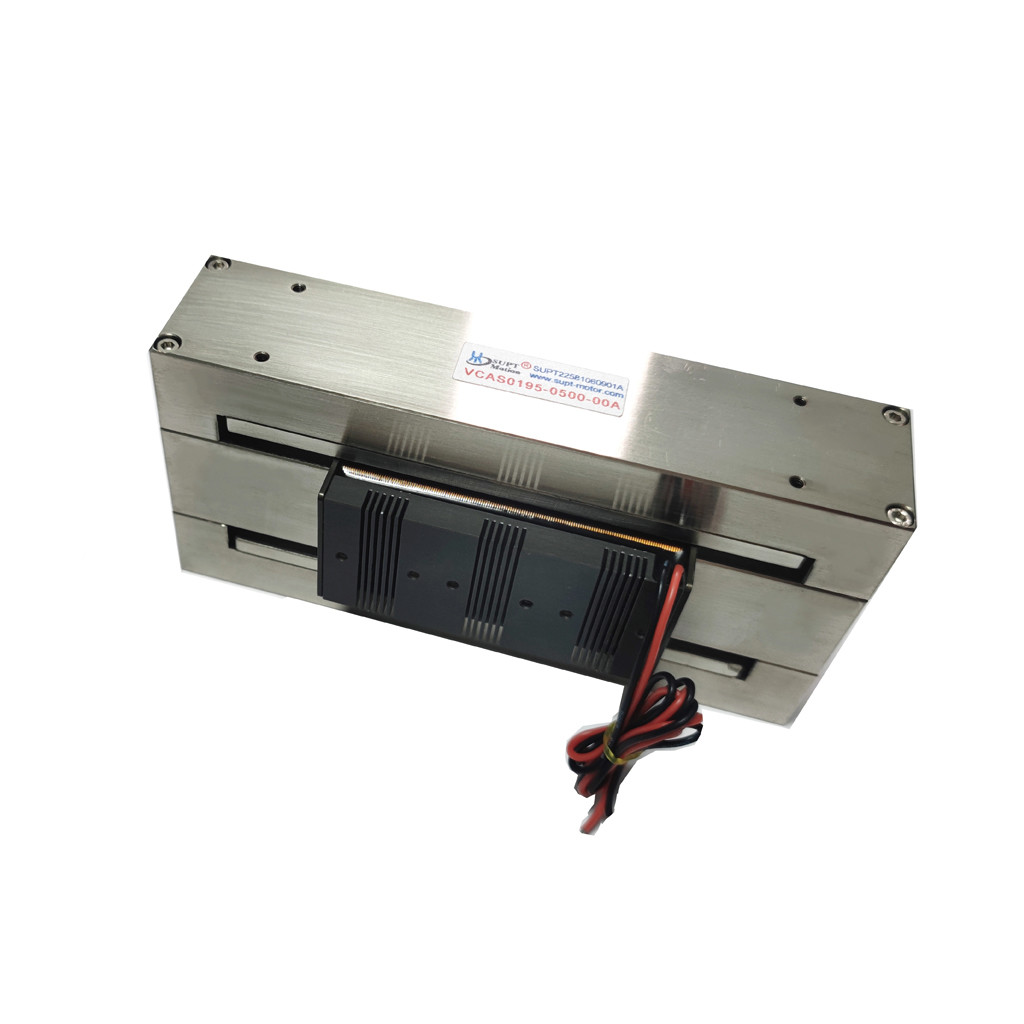

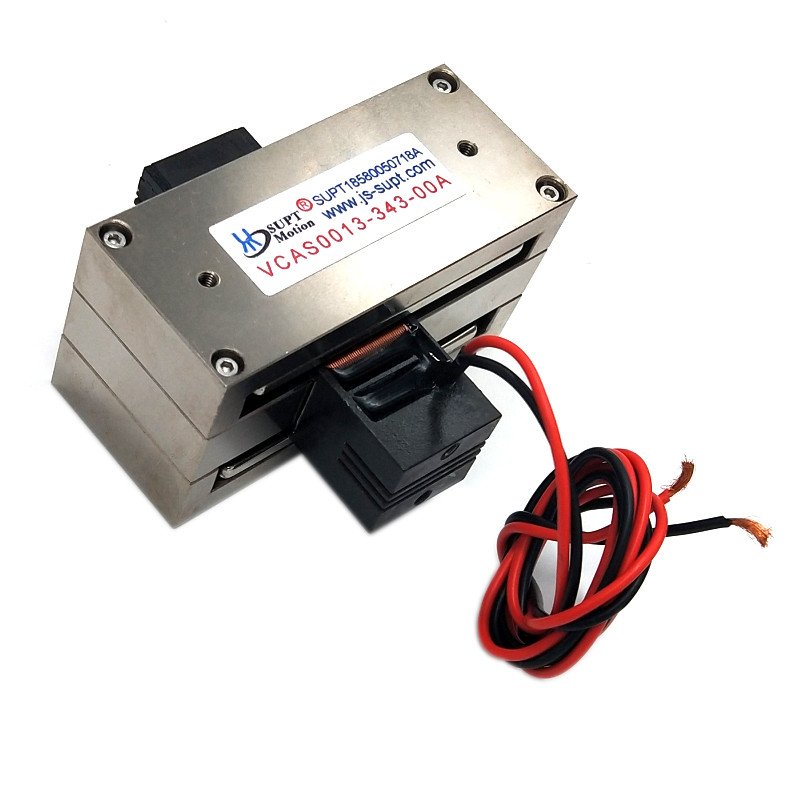

Servo linéaire rectangulaire de 10 mm de course 6.1N pour les têtes de prise et de placement

  • 10mm Stroke 6.1N Rectangular Linear Servo For Pick And Place Heads
  • 10mm Stroke 6.1N Rectangular Linear Servo For Pick And Place Heads
  • 10mm Stroke 6.1N Rectangular Linear Servo For Pick And Place Heads
  • 10mm Stroke 6.1N Rectangular Linear Servo For Pick And Place Heads
Lieu d'origine Chine,Suzhou
Nom de marque SUPT MOTION
Certification CE, ISO9001，CCC
Numéro de modèle Série VCAS
Quantité de commande min 1 PIÈCES
Prix $99-$230
Détails d'emballage Emballage personnalisé, etc.
Délai de livraison 1 à 5 pièces, 5 jours. >20 pièces, à négocier
Conditions de paiement T/T
Capacité d'approvisionnement A négocier
Détails sur le produit
Fonction de protection Totalement fermé Numéro de modèle VCAS0006-0099-00A
Méthode de contrôle Électronique Total total 10mm
Construction Aimant permanent Pic 6.1N
Taille 33,5×34,1×26,9 millimètres Mots-clés Moteurs linéaires à bobine vocale
Tension 13.3V poids de la bobine 18.2g
Vitesse Vitesse élevée (rpm)
Laisser un message
Description de produit

Description du produit:

Le VCAS0006-0099-00A est un moteur à bobine vocale rectangulaire de 10 mm de course qui réalise un excellent équilibre entre poussée et course.Ce moteur à bobine vocale linéaire rectangulaire est idéal pour les têtes de pick-and-place, des systèmes de tri à grande vitesse et de transport de petites pièces.

Mesurant seulement 33,5 mm de longueur, ce moteur à bobine vocale linéaire rectangulaire peut être installé dans des machines d'assemblage multi-têtes compactes.2 g de masse de bobine en mouvement assure une accélération élevée lors d'un mouvement à courte duréeLa tension maximale de 13,7 V simplifie l'électronique du moteur, tandis que le back-EMF de 4,6 V/m/s assure un contrôle de vitesse prévisible.

Contrairement aux moteurs rotatifs qui utilisent des mécanismes à cames ou à maillons, la série VCAS génère une poussée linéaire directe, réduisant la complexité mécanique et minimisant les points de défaillance.Sa conception rectangulaire est spécialement conçue pour les étapes XY, où il est essentiel de minimiser la hauteur mais où des temps de course plus longs que ceux des cylindres sont nécessaires.

Dans le domaine de l'assemblage électronique, les têtes de prise et de place des dispositifs de montage en surface (SMD) nécessitent un mouvement vertical à la fois doux et rapide.Cet actionneur peut être utilisé comme un élévateur Z-axe ou un changement de buseComme les moteurs à bobine vocale n'ont pas de frottement ou de contre-réaction, la répétabilité du placement des pièces est considérablement améliorée.

Caractéristiques:

  • Force maximale:6.1 N

  • Force continue @25°C: 3,2 N

  • Traction totale: 10 mm

  • Voltage maximal: 13,3 V

  • Constante de champ électromagnétique arrière: 4,6 V/m/s

  • Poids de la bobine: 18,2 g

  • Les dimensions (L × W × H):33.5 × 34,1 × 26,9 mm

Paramètres du produit:

Modèle de produit Force maximale
(N)		 Force continue
à 25°C ((N)		 Traction totale
(mm)		 Voltage maximal
(V)		 Constante du champ électromagnétique arrière
(V/m/s)		 Poids de la bobine
Le montant de l'aide		 Longueur
(mm)		 Largeur
(mm)		 Taille
(mm)
Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes: 2.1 1.3 50 11.3 1.3 15 72 42.6 33
Pour les appareils de traitement de l'air: 2.1 1.3 74.7 11.3 1.3 15 100.5 42.6 37
Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes: 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes: 6.1 3.2 10 13.7 4.6 18.2 33.5 34.1 26.9
Pour l'application de l'annexe V, les éléments suivants doivent être utilisés: 13 8 34.3 12.6 5.8 40 68.3 60 34.8
Pour les appareils de type VCAS0065-1000-00A 65 22.4 100 28.7 9.7 135 170 59.6 81.9





Pour les appareils de traitement des données, les caractéristiques suivantes doivent être indiquées:

Paramètre valeur Paramètre valeur
Modèle Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes: Poussée maximale 6.1N
Poussée continue (25°C) 3.2N Traction totale 10 mm
Voltage maximal 13.7V Constante de champ électromagnétique inverse 4.6V/m/s
Longueur 33.5 mm Largeur 34 mm
Taille 26.9 mm Poids de la bobine 18.2g

Applications:

1.Actuateurs de buse à prise et mise en place

2Modules de tri à grande vitesse

3- Transfert de petites pièces

4. Position de l' aiguille de distribution

5.Activation de la sonde d'essai



La principale application d'un moteur à bobine vocale:
1L'industrie des semi-conducteurs: câblage, découpe, forage, systèmes de transport, soudage, robotique.
2.Le fonctionnement des vannes sur le terrain: types de vannes de mesure, systèmes d'essai de pression, système d'injection de chimie des vannes pneumatiques.
3.Industrie des micro-machines: systèmes d'alimentation, micro-perçage, estampage de précision.
4.Système de vibration: table à secouer, plateforme de vibration.
5.Campagne médicale: Système de micro-injection, équipement respiratoire, équipement d'essai.
6.Technologie de l'aviation: Système de contrôle de vol, système de rétroaction des pilotes.
7.Camp d'utilisation commerciale:Pompes de refroidissement informatisées avec système de mise au point automatique de caméra miniature.
8Industrie de l'automatisation: équipement laser, distributeur, équipement d'essai, machines textiles.
