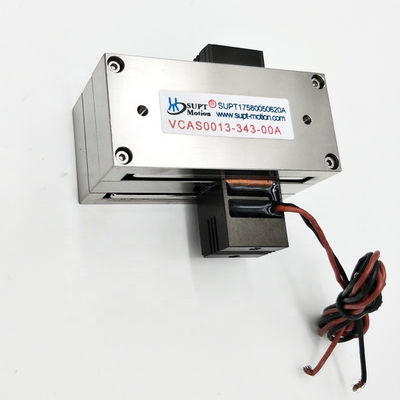

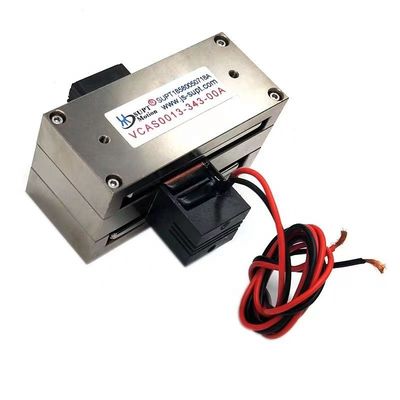

Actuateur à bobine de voix rectilinéaire de 74,7 mm pour le traitement des semi-conducteurs

  • Long Travel 74.7mm Rectilinear Voice Coil Actuator For Semiconductor Handling
  • Long Travel 74.7mm Rectilinear Voice Coil Actuator For Semiconductor Handling
  • Long Travel 74.7mm Rectilinear Voice Coil Actuator For Semiconductor Handling
  • Long Travel 74.7mm Rectilinear Voice Coil Actuator For Semiconductor Handling
Lieu d'origine Chine,Suzhou
Nom de marque SUPT MOTION
Certification CE, ISO9001
Numéro de modèle Série VCAS
Quantité de commande min 2 pièces
Prix $99-$230
Détails d'emballage Emballage personnalisé, etc.
Délai de livraison 1 à 5 pièces, 5 jours. >20 pièces, à négocier
Conditions de paiement T/T
Capacité d'approvisionnement A négocier
Détails sur le produit
Fonction de protection Totalement fermé Numéro de modèle Pour les appareils de traitement de l'air:
Méthode de contrôle Électronique Total total 74.7 mm
Construction Aimant permanent Pic 2.1N
Taille 100,5×42,6×37 millimètres Mots-clés Moteurs linéaires à bobine vocale
Tension 11.3V poids de la bobine 15g
Vitesse Vitesse élevée (rpm)
Laisser un message
Description de produit

Description du produit:

L'actionneur de bobine vocale linéaire SUPT MOTION VCAS0002-0747-00A maintient un profil rectangulaire compact tout en présentant une bobine vocale légère, un temps de réponse court et une fréquence élevée.Il est doté d'un tracé de 74.7 mm. Avec une poussée maximale de 2,1 N et une poussée continue de 1,3 N, cet actionneur est optimisé pour des applications de positionnement à longue durée de vie et à faible frottement dans la manipulation des plaquettes semi-conducteurs,et appareils de mesure de précision.
La conception de la bobine en mouvement élimine l'attraction magnétique, ce qui se traduit par un mouvement extrêmement lisse sans effets de cogging.
Dans l'inspection des semi-conducteurs, des actionneurs linéaires à longue course sont nécessaires pour scanner de grandes puces ou conduire des sondes à travers des wafers.offrant une plus grande fiabilité et supportant le fonctionnement en boucle fermée avec des encodeurs linéaires.
Les moteurs à bobine vocale linéaire rectangulaire sont couramment utilisés pour construire des plates-formes de mouvement X-Y. Ils peuvent également être conçus dans une configuration modulaire et personnalisés selon des exigences spécifiques.Sa conception rectangulaire de la section transversale permet le montage côte à côte des étapes XY sans augmenter significativement la hauteur globaleL'actionneur ne génère pas d'interférences magnétiques dans la zone de travail, ce qui le rend adapté aux faisceaux électroniques sensibles ou aux instruments optiques.
Pour les OEM qui ont besoin d'un moteur linéaire simple et robuste pour obtenir un positionnement léger à longue durée de vie, le VCAS0002-0747-00A réduit le temps de conception tout en améliorant la qualité du mouvement.

Caractéristiques:

  • Force maximale: 2,1 N

  • Force continue @25°C: 1,3 N

  • Traction totale: 74,7 mm

  • Voltage maximal: 11,3 V

  • Constante du champ électromagnétique arrière: 1,3 V/m/s

  • Poids de la bobine: 15 g

  • Les dimensions (L × W × H):100.5 × 42,6 × 37 mm

Paramètres du produit:

Modèle de produit Force maximale
(N)		 Force continue
à 25°C ((N)		 Traction totale
(mm)		 Voltage maximal
(V)		 Constante du champ électromagnétique arrière
(V/m/s)		 Poids de la bobine
Le montant de l'aide		 Longueur
(mm)		 Largeur
(mm)		 Taille
(mm)
Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes: 2.1 1.3 50 11.3 1.3 15 72 42.6 33
Pour les appareils de traitement de l'air: 2.1 1.3 74.7 11.3 1.3 15 100.5 42.6 37
Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes: 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes: 6.1 3.2 10 13.7 4.6 18.2 33.5 34.1 26.9
Pour l'application de l'annexe V, les éléments suivants doivent être utilisés: 13 8 34.3 12.6 5.8 40 68.3 60 34.8
Pour les appareils de type VCAS0065-1000-00A 65 22.4 100 28.7 9.7 135 170 59.6 81.9





Pour les appareils de traitement des déchets:

Paramètre valeur Paramètre valeur
Modèle Pour les appareils de traitement de l'air: Poussée maximale 2.1N
Poussée continue (25°C) 1.3N Traction totale 74.7 mm
Voltage maximal 11.3V Constante de champ électromagnétique inverse 1.3V/m/s
Longueur 100.5 mm Largeur 42.6 mm
Taille 37 mm Poids de la bobine 15 g

Applications:

1.Sonde de plaquette à semi-conducteurs

2.Precision de sélection et de place

3.Essai sur le gabarit à longue portée

4.Positionnement du micro-assemblage

5Systèmes de mesure par balayage



La principale application d'un moteur à bobine vocale:
1L'industrie des semi-conducteurs: câblage, découpe, forage, systèmes de transport, soudage, robotique.
2.Le fonctionnement des vannes sur le terrain: types de vannes de mesure, systèmes d'essai de pression, système d'injection de chimie des vannes pneumatiques.
3.Industrie des micro-machines: systèmes d'alimentation, micro-perçage, estampage de précision.
4.Système de vibration: table à secouer, plateforme de vibration.
5.Campagne médicale: Système de micro-injection, équipement respiratoire, équipement d'essai.
6.Technologie de l'aviation: Système de contrôle de vol, système de rétroaction des pilotes.
7.Camp d'utilisation commerciale:Pompes de refroidissement informatisées avec système de mise au point automatique de caméra miniature.
8Industrie de l'automatisation: équipement laser, distributeur, équipement d'essai, machines textiles.
