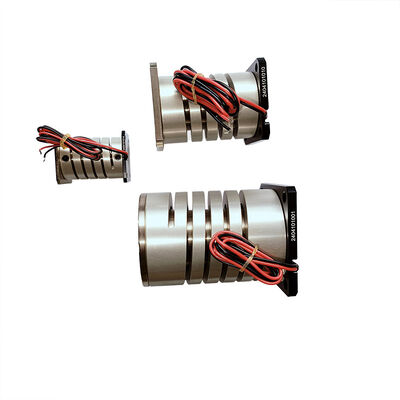

Actionneur à bobine mobile à vibration compact à haute vitesse pour systèmes d'automatisation de précision

  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
Lieu d'origine Chine,Suzhou
Nom de marque SUPT MOTION
Certification ISO9001
Numéro de modèle Série de VCAZ
Quantité de commande min 1 pièces
Prix $116
Détails d'emballage Emballage personnalisé, etc.
Délai de livraison 1 à 5 pièces, 5 jours. >20 pièces, à négocier
Conditions de paiement T/T
Capacité d'approvisionnement A négocier
Détails sur le produit
Type de moteur Moteurs vibrants Pic 10.2N
Specifications modèle Le nombre d'équipements utilisés est déterminé en fonction de l'indicateur de capacité. Courant de démarrage 1.6A
Tension nominale 14,8 V Puissance @ Fp 56,3 W
Accident vasculaire cérébral 1,5 mm Poids de l'actionneur 69g
Vitesse Haut Force continue 2.2n
Taper Micro moteur Fonction de protection Totalement fermé
Laisser un message
Description de produit

Description du produit :

L'actionneur à bobine mobile à vibration compact SUPTMOTION VCAZ est un moteur linéaire à bobine mobile haute performance conçu pour les systèmes d'automatisation de précision nécessitant un contrôle de mouvement précis dans un espace d'installation limité. Les équipements d'automatisation modernes utilisés dans des industries telles que la fabrication de semi-conducteurs, l'assemblage électronique, l'alignement optique et l'inspection de précision exigent souvent des moteurs à vibration compacts capables de haute vitesse et de haute précision.
Ce moteur à bobine mobile à vibration compact offre une réponse dynamique rapide. Ses performances d'accélération exceptionnelles permettent aux systèmes d'automatisation d'atteindre des mouvements de démarrage-arrêt rapides et des ajustements de positionnement précis, ce qui en fait un choix idéal pour les applications exigeant des temps de cycle courts et une efficacité de production élevée.
Doté d'une conception structurelle compacte, le moteur à bobine mobile vibrant s'intègre parfaitement dans les plateformes de micropostionnement, les modules robotiques et les systèmes d'automatisation compacts. Malgré son faible encombrement, cet actionneur offre une densité de force élevée, fournissant une sortie de poussée robuste pour les applications de mouvement de haute précision.

Caractéristiques :

Type : Moteur à vibration, Moteur à bobine mobile à disque vibrant flexible, Moteur à bobine mobile à vibration

1. Conception d'actionneur à bobine mobile compacte

2. Capacité de positionnement de haute précision

3. Réponse rapide et haute accélération

4. Mouvement linéaire direct et fluide

5. Longue durée de vie et performances fiables

Paramètres du produit :

Course : 1,5 mm
Force continue : 2,2 N
Force de pointe : 10,2 N
Répétabilité : ±0,5 μm
Vitesse max : 1,8 m/s
Réponse en fréquence : 250 Hz



Numéro de modèle VCAZ0010-0020-00A
Paramètres de la bobine Tolérance Symbole Valeur Unité
DCR ±10% R 9,5 Ω
Tension de crête valeur standard Vp 14,8 V
Courant maximum valeur standard Ip 1,6 A
Constante de force ±7,5% KF 2,7 N/A
Constante de force contre-électromotrice valeur standard KD 2,7 V/M/Sec
Inductance ±30% L 0,37 mH
Paramètres de l'actionneur Symbole Valeur Unité
Force de pointe Fp 10,2 N
Force continue en stall Fc 2,2 N
Constante de l'actionneur Ka 0,87 N//W
Constante de temps électrique Te 0,04 milliseconde
Pmax Pp 24 W
Course S 1,5 mm
Dégagement de chaque côté de la bobine CL 0,8 mm
Résistance thermique Oth 20 ℃/W
Température max. de la bobine autorisée Tmax 150 ℃
Poids de la bobine WTc 13 g
Poids de l'acier magnétique WTE 56 g
Poids de l'actionneur WTa 69 g

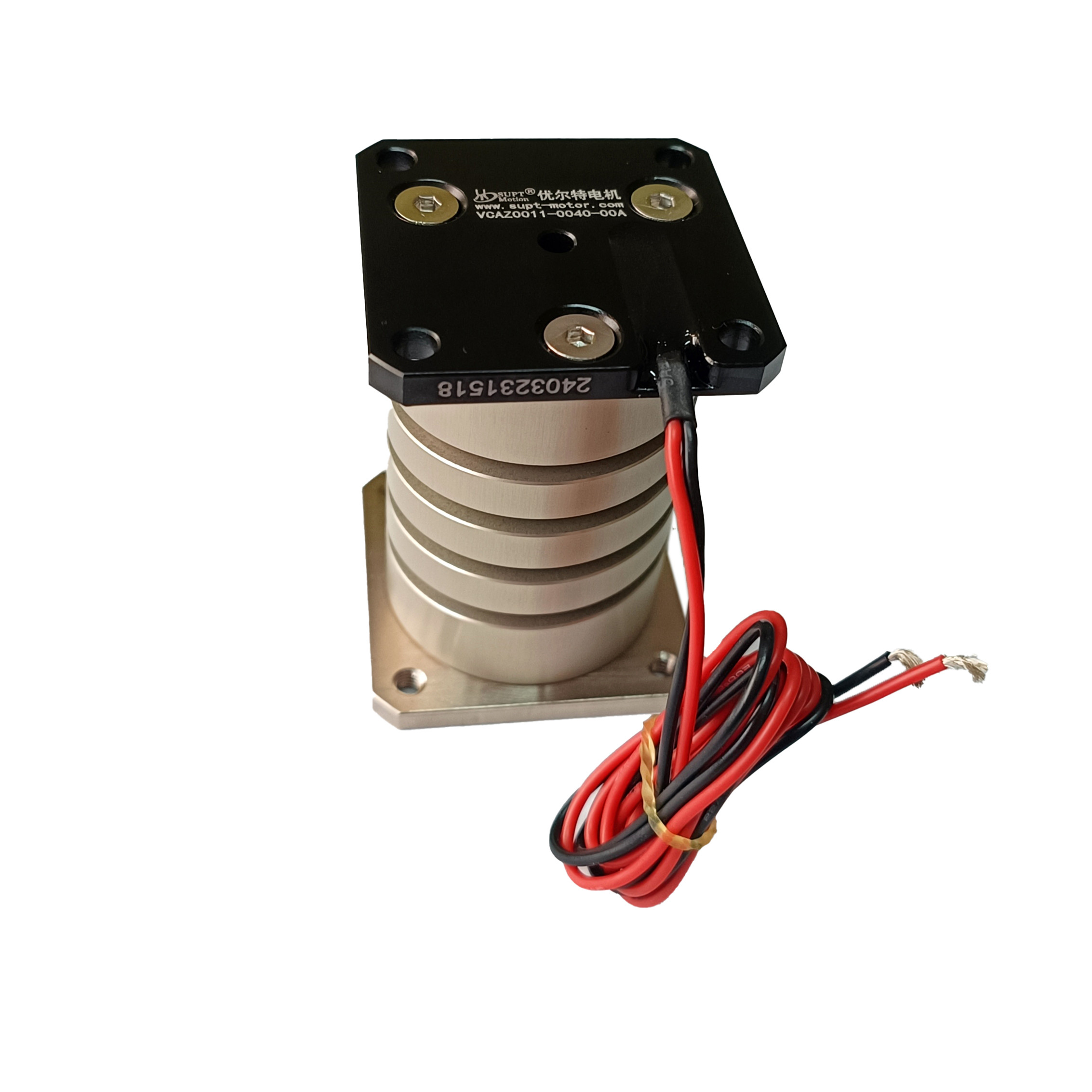

Actionneur à bobine mobile à vibration compact à haute vitesse pour systèmes d'automatisation de précision 0

Applications :

1. Systèmes d'automatisation de précision

2. Platines de micropostionnement

3. Équipements d'assemblage électronique

4. Systèmes d'inspection de semi-conducteurs



Application principale d'un moteur à bobine mobile :
1. Industrie des semi-conducteurs : câblage, découpe, perçage, systèmes de transport, soudage, robotique.
2. Fonctionnement de vannes sur le terrain : vannes de dosage de type, systèmes de test de pression, système d'injection de chimie de vannes pneumatiques.
3. Industrie des micro-machines : systèmes d'alimentation, micro-perçage, estampage de précision.
4. Système de vibration : table vibrante, plateforme vibrante.
5. Domaine médical : système de micro-injection, équipement respiratoire, équipement de test.
6. Technologie aéronautique : système de contrôle de vol, système de retour d'information du pilote.
7. Domaine d'utilisation commerciale : pompe de refroidissement d'ordinateur, système de mise au point automatique de caméra miniature.
8. Industrie de l'automatisation : équipement laser, distributeur, équipement de test, machines textiles.

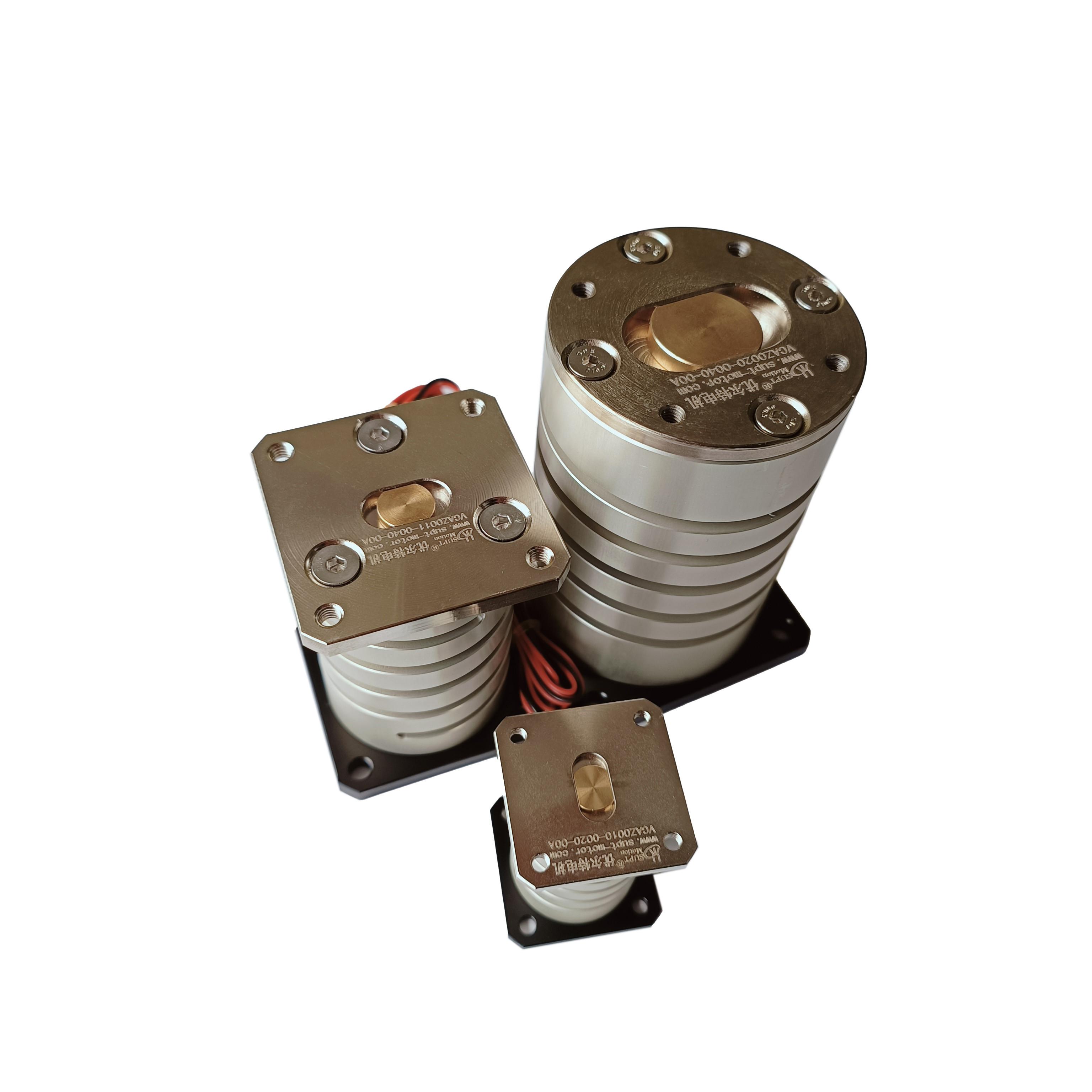

Actionneur à bobine mobile à vibration compact à haute vitesse pour systèmes d'automatisation de précision 1
